Configuration du signal de sortie

Le type du signal de la sortie analogique peut être configuré avec un cavalier comme suit : 0-10 VDC ou 0-20 mA. Les
cavaliers sont situés à côté du bornier de raccordement de chaque sortie analogique. Voir le tableau ci-dessous pour le
placement du cavalier. Le réglage d'usine est de 0-10 VDC.
La plage de signal peut être définie avec JP2 pour les deux sorties analogiques. JP2 fonctionnera uniquement si la
plage de sortie, spécifiée avec OP01 et OP02, est laissée à la position par défaut de 0...100 %. Sans aucun autre
paramètre, la position de JP2 n'a aucune influence et la plage définie avec les paramètres de sortie est appliquée.

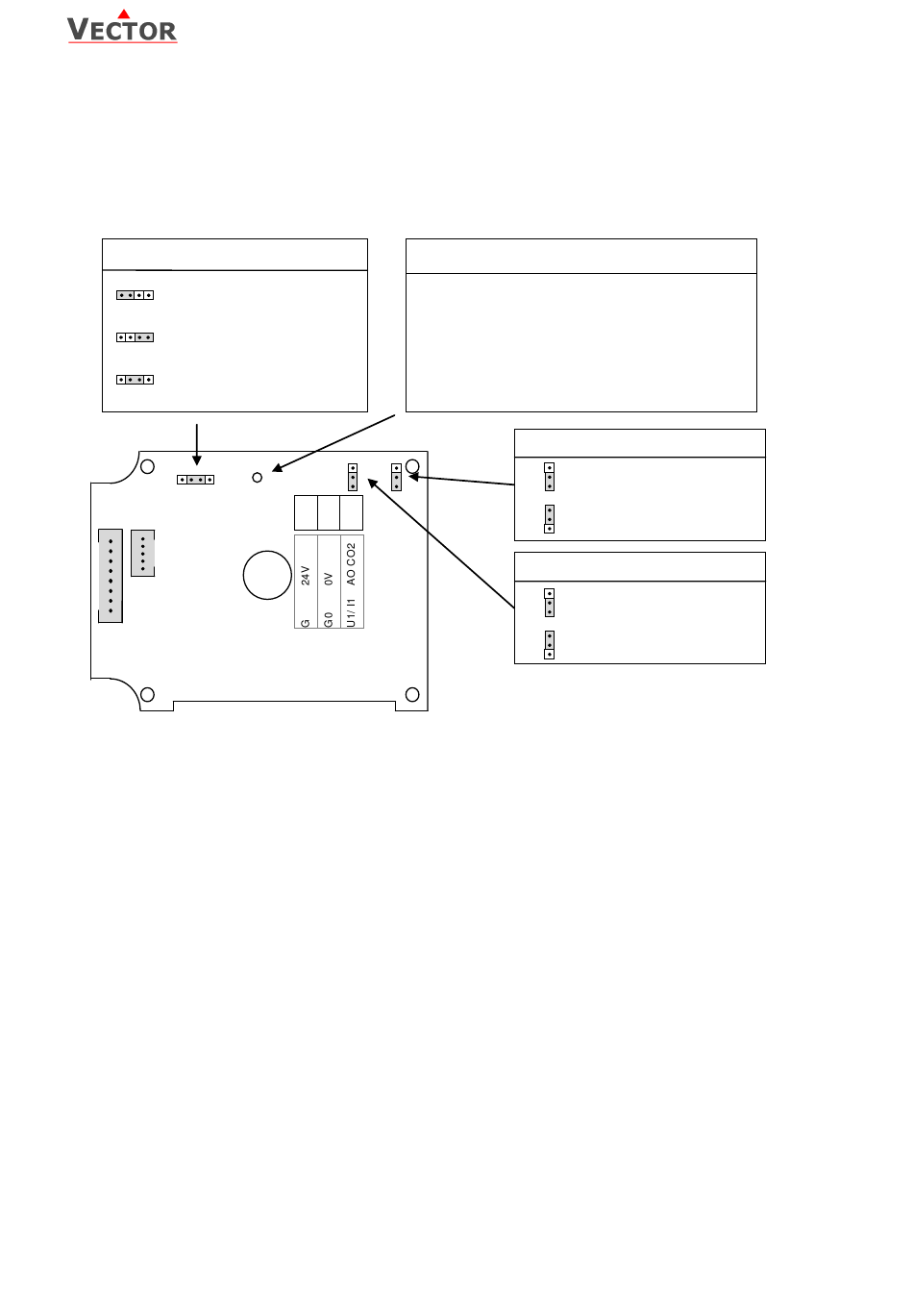

Réglage des cavaliers
JP4 Calibration
1 2 3 4
Calibrer 0 ppm
Fournit des gaz libres de CO
1 2 3 4
Calibrer 400 ppm
Fournit de l'air frais propre
Position standard,
Pas de calibrage
1 2 3 4
JP4
Calib: 0 400 ppm
OPA-S
OPC-S
Utiliser comme contrôleur proportionnel
Définir une concentration minimale lorsque le ventilateur d'extraction démarre à sa plus petite vitesse. Par exemple
700 ppm. Définir la valeur minimale avec le paramètre IP03. Définissez ensuite la valeur du ventilateur, pour laquelle
il devrait fonctionner à pleine vitesse, par exemple 1500 ppm et définir cette valeur dans IP04. Votre sonde CO
maintenant été convertie en un contrôleur proportionnel de la qualité de l'air! Le ventilateur démarrera si la
concentration de CO est supérieure à 700 ppm. Le ventilateur augmentera à sa vitesse maximale lorsque la
2
concentration de CO atteindra 1500 ppm.
2
Doc: 70-02-0348, V1.0, 2012-12-07
Sujet à modifications
2
JP1 JP3
STATUS
LED
1 2 3
SDC-C1, Transmetteur de CO
LED indiquant l'état de fonctionnement
Pas de lumière: pas de courant ou unité
endommagée
Clignote 5 secs: Normal
Clignote 2 secs: OPA-S connecté
Clignote 1 sec: erreur de l'élément de mesure si
elle clignote alternativement avec un intervalle de
2 secs avec la LED de la qualité de l'air: le
calibrage est actif.
JP3 Plage du signal
3
U1:
2
I1:
1
3
U1:
2
I1:
1
JP1 Type du signal
U1
3
2
0-10V, 2-10V
1
3 I1
2
0-20mA, 4-20mA
1
© Vector Controls Sàrl, Suisse
pour gaines
2
0-10V
0-20mA
2-10V
4-20mA
2
