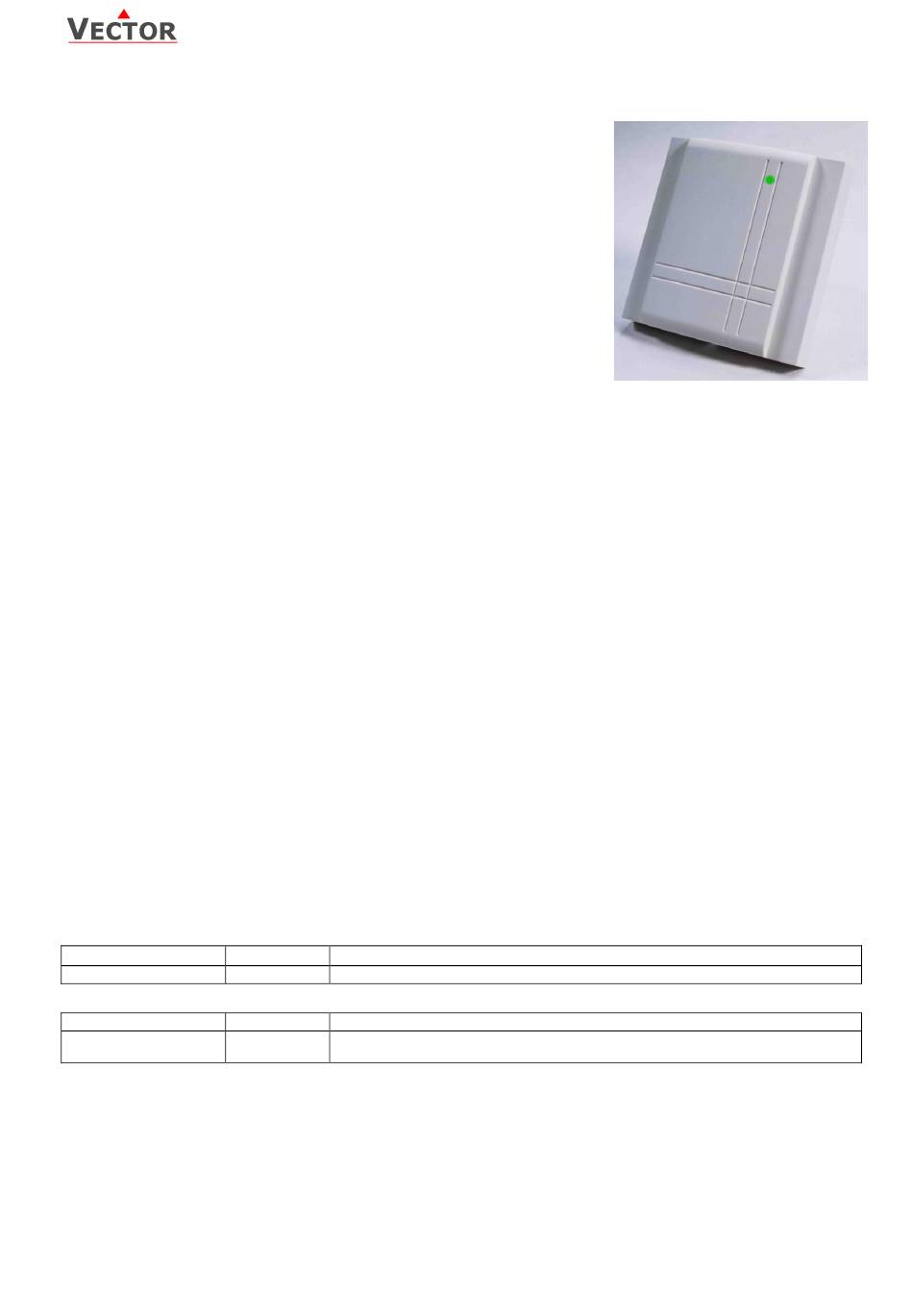

Vector SRC-C1 Guide Rapide

SRC-C1
Transmetteur de CO
Fonctions
• Mesure le CO ambiant
2
• Indication avec LED à trois couleurs
• valeur de la mémoire minimum et maximum
• mesure des signaux sélectionnables avec les cavaliers 0...10V, 0...20mA ou 2...10V,
4...20mA
• Option: Plages programmables de signal alternatives
• Peut être utilisé comme simple contrôleur-P
• Signal moyen sélectionnable
• Afficheur externe en option (OPA-S)
• LED d'indication de l'état
Domaines d'applications
• Mesure le CO ambiant.
2
• Enregistrement des limites minimales et maximales pour les environnements
critiques
• Contrôle direct du ventilateur d'extraction
Transmetteur de CO
2
La concentration de CO est mesurée grâce à la technologie infrarouge non dispersive (NDIR) à guidage d'ondes avec l'algorithme de
2
calibration automatique ABC. La technologie de mesure appliquée garantie une excellente fiabilité et une stabilité à long terme. Le
microprocesseur mesure des échantillons de CO2 une fois par seconde. Il calcule un signal moyen sur un nombre prédéfini de secondes
et génère un signal de sortie.
La gamme de signal de sortie et le type peuvent être personnalisés par les cavaliers et si nécessaire par un outil de programmation. Les
plages de signal standards sont 0-10 VDC, 10 VDC-2, 4-20mA et 0-20 mA. Ces plages peuvent être définies par les cavaliers. D'autres
gammes peuvent être définies en utilisant l'affichage externe et le module de programmation (OPA-S).
Calibrage automatique ABC
Le calibrage ABC surveille en permanence la concentration de CO2 mesurée. La fonction de calibrage attend que la valeur de CO2
descende à 400 ppm lorsque la pièce n'est pas occupée. Après quelques jours, le régulateur cherche à atteindre cette valeur pas à pas
en travaillant sur un recalibrage de 30 ppm maximum par jours. Pour atteindre la précision donnée, il est nécessaire que l'appareil soit
au moins en service pendant trois semaines sans interruption.
Conseils: L'étalonnage ABC ne fonctionnera uniquement que dans les applications où la concentration de CO2 descend régulièrement à
des concentrations d'air frais de 400 ppm. Pour des applications spéciales telles que des serres, fermes d'animaux, etc., le calibrage
ABC doit être désactivé et le capteur doit être étalonné manuellement. L'étalonnage automatique peut être désactivé par la commande
d'opération externe. Le capteur peut être calibré par le client et n'a pas besoin d'être envoyé pour l'étalonnage. Voir la dernière page
pour les détails.
Valeurs maximum et minimum
À l'aide d'un affichage et accessoire de programmation, l'utilisateur a la possibilité de lire et de réinitialiser les valeurs minimale et
maximale. Les valeurs minimales et maximales peuvent ainsi être utilisées comme signaux de sortie. Les valeurs minimale et
maximales sont enregistrées dans la mémoire EEPROM et sont disponibles après une interruption de l'alimentation.
Indication de la qualité de l'air:
Une LED à trois couleurs est utilisée pour indiquer la qualité de l'air : La lumière verte, pour une faible concentration de CO2, la lumière
orange pour une concentration moyenne et une lumière rouge pour une forte concentration. Les niveaux «faible-moyen-élevé» peuvent
être programmés. Les paramètres par défaut sont < 0 ppm faible < 800 ppm moyenne < 1500 ppm forte.
Utiliser comme contrôleur-P
Définir une concentration minimale lorsque le ventilateur d'extraction démarre à sa plus petite vitesse. Par exemple 500 ppm. Définir la
valeur minimale avec le paramètre IP03. Définissez ensuite la valeur du ventilateur, lorsqu'il doit fonctionner à pleine vitesse, par
exemple 1000 ppm et définir cette valeur dans IP04. Votre sonde a maintenant été convertie en un contrôleur-P de la qualité de l'air!
Le ventilateur démarrera si la concentration de CO
concentration de CO atteint 1000 ppm.
2
Commandes
Désignation Article
40-30 0079
SRC-C1
Accessoires
Désignation Article
40-50 0006
OPA-S
Doc: 70-02-0220B, V1.2, 20210303
Sujet à modifications
ambiant
2
est supérieure à 500 ppm et augmentera à sa vitesse maximale lorsque la
2
Description/Option
Sonde CO pour l'intérieur
2
Description/Option
Module d'affichage externe.
Pour le bon affichage des valeurs V1.4 et supérieur est requis
© Vector Controls Sàrl, Suisse
SRC-C1
Page 1
