Configuration du signal de sortie
Le type de signal de sortie analogique peut être configuré avec un cavalier 0-10 VDC
ou 0-20 mA. Les cavaliers sont situés à côté du bornier de raccordement de chaque
sortie analogique. Voir le tableau ci-dessous pour le placement du cavalier. Le réglage
d'usine est de 0-10 VDC.
La plage de signal peut être définie avec JP2 pour les deux sorties analogiques. Jp2
fonctionnera uniquement si la plage de sortie spécifiée avec OP01 et OP02 est laissée
à la position par défaut de 0...100 %. Sans aucun autre paramètre, la position de JP2
n'a aucune influence et la plage définie avec les paramètres de sortie s'applique.

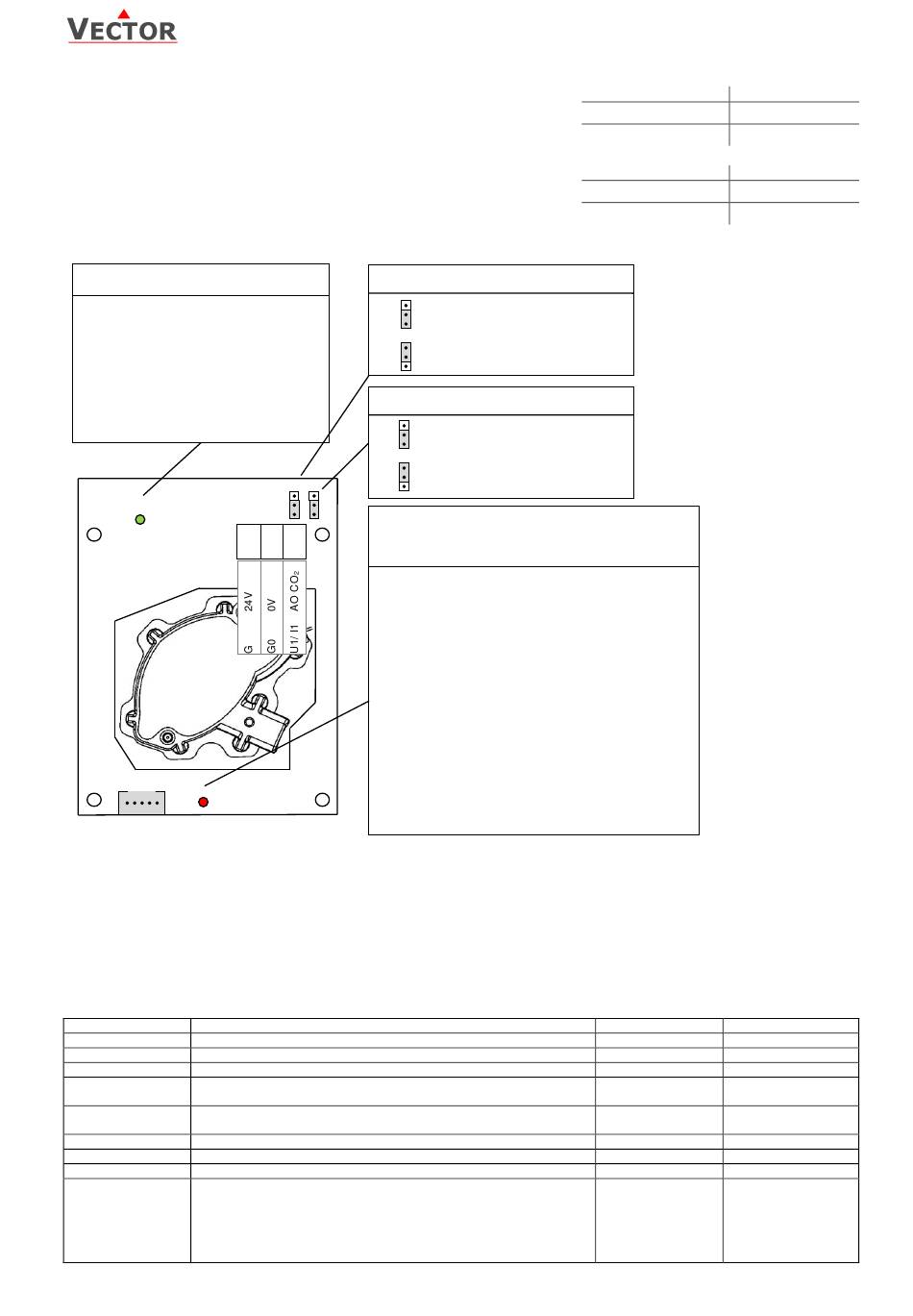

Réglage des cavaliers
LED de qualité de l'air
LED indiquant l'état
Pas de lumière
: pas de courant ou
unité endommagée
Verte
: Niveau bas de CO
Orange : Niveau moyen de CO
Rouge
: Haut niveau de CO
Clignote vert: calibrage 0ppm
Clignote rouge: calibrage 400ppm
Qualité de
l'air
OPA-S
état
Paramètres de configuration
La sonde peut être adaptée pour s'intégrer parfaitement dans n'importe quelles applications en ajustant les paramètres du logiciel. Les
paramètres sont définis avec les commandes OPA-S. L'OPA-S peut également être utilisé comme afficheur à distance. Pour un affichage
correct, la version 1.4 de l'OPA-S est nécessaire.
Configuration de l'entrée
Paramètre
Description
IP 00
Activer l'affichage de la LED de qualité de l'air en façade.
IP 01
Échantillons prélevés pour un signal moyen de commande
IP 02
Calibrage
IP 03
Plage minimum de CO
(concentration lorsque la sortie est à son minimum).
IP 04
Plage maximum de CO
(concentration lorsque la sortie est à son maximum)
IP 05
Niveau de qualité de l'air moyenne (lumière orange)
IP 06
Niveau de qualité de l'air élevée (lumière rouge)
IP 07
Calibration ABC activée
IP 08
Calibrer capteur de CO2. Remarque: Pour un fonctionnement
normal, le calibrage est pas nécessaire. Seuls les experts doivent
étalonner le capteur.
0= Pas de calibrage (par défaut)
1= Calibrer au gaz (0 ppm)
2= Calibrer à l'air frais (400 ppm)
Doc: 70-02-0220B, V1.2, 20210303
Sujet à modifications
JP1 type du signal
3
2
1
3
2
2
1
2
2
JP2 Plage du signal
3
2
1
3
2
1
JP1 JP2
LED indiquant l'état
1
2
3
Pas de lumière: pas de courant ou unité
endommagée
Clignote 5 secs: Normal
Lumière constante: Le mode d'erreur
Alternate dans 2 secs d'intervalle avec la
qualité de l'air LED: Calibration est active.
Fin d'étalonnage: lumière constante pendant 10
sec. Le succès est montré sur la qualité de l'air
a conduit. Vert clignotant: OK
Rouge clignotant: a échoué. Dispositif passe en
mode d'erreur.
en ppm
2
en ppm
2
Type du signal
0 – 10 V
0 – 20 mA
Plage du signal
0 – 10 V, 0 – 20 mA
2 – 10 V, 4 – 20 mA
U1
0-10V, 2-10V
I1
0-20mA, 4-20mA
U1:
0-10V
I1:
0-20mA
U1:
2-10V
I1:
4-20mA
© Vector Controls Sàrl, Suisse
SRC-C1
JP1
(1-2)
(2-3)
JP2
(1-2)
(2-3)
Plage
Standard
ON, OFF
ON
1...255
10
-10...10%
0
0...5000 ppm
0 ppm
0...5000 ppm
2000 ppm
0...5000 ppm
800 ppm
0...5000 ppm
1500 ppm
ON, OFF
ON
0...2
0
Page 3
