Vector SDC-H1 Guide Rapide

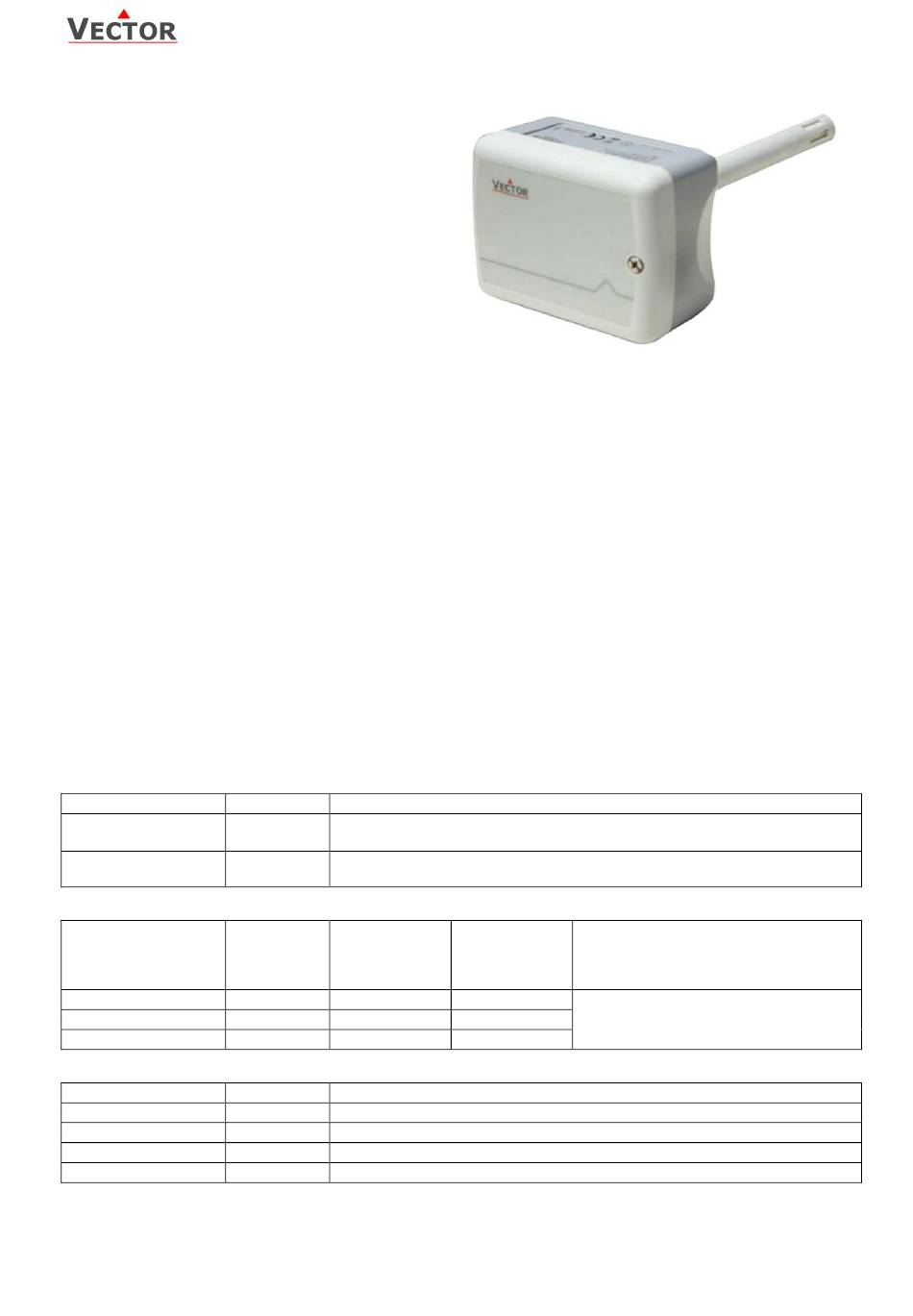

SDC-H1
Transmetteur de signal d'humidité
pour gaines de ventilation
Fonctions
 Élément de mesure remplaçable
 Mesure de l'humidité pour gaines
 Mis en mémoire des valeurs mini et maxi
 Sélection de la mesure des signaux 0...10 V, 0...20 mA
ou 2...10 V, 4...20 mA avec des cavaliers
 Optionnel: Plages de signal alternatif programmables
Sélection du signal moyen

Optionnel: affichage LCD (OPC-S) ou affichage

externe (OPA-S)
Signalisation de l'état par LED

Domaines d'applications
 Mesure de l'humidité pour gaines d'alimentation et de retour d'air dans les systèmes de chauffage, de ventilation
et de climatisation.
 Mis en mémoire des valeurs mini et maximales pour les environnements critiques.
 Supervision des températures critiques.
Transmetteur d'humidité
Un élément unique capacitif est utilisé pour mesurer l'humidité relative. La technologie de mesure appliquée garantie
l'excellente fiabilité et une stabilité à long terme. Le microprocesseur relève la température une fois par seconde. Il
calcul un signal moyen sur un nombre prédéterminé de secondes et génère un signal de sortie.
La plage du signal de sortie et le type peuvent être réglés par des cavaliers, et si nécessaire par un outil de
programmation. Les plages des signaux de base sont: 0...10 VDC, 2...10 VDC, 4...20 mA et 0...20 mA. Ces plages
peuvent être réglées par des cavaliers et d'autres plages peuvent être programmées en utilisant un outil de
programmation (OPA-S or OPC-S). Une version avec affichage est disponible, le préciser au moment de la commande
(Accessoire OPC-S).
Les valeurs minimales et maximales:
En utilisant l'outil de programmation, l'utilisateur a la possibilité de lire et de réinitialiser les valeurs minimales et
maximales. Ces valeurs peuvent tout aussi bien être utilisées comme signaux de sortie. Les valeurs minimales et
maximales sont enregistrées dans une mémoire EEPROM et sont donc disponibles après une interruption de
l'alimentation.
Commandes
Par défaut, un élément de capteur avec précision de 3% RH et un presse-étoupe PG9 (désignation AMC-1) pour les
câbles  de 4 - 8 mm (AWG 6 - 1) est inclus. Contactez votre interlocuteur commercial local pour commander des
éléments de détection avec différentes précisions ou si vous préférez un capteur avec connecteur conduit ou construit
dans le module d'affichage.
Convertisseur de signal (défaut)
Désignation Article
40-30 0146
SDC-H1-08-A3-1
40-30 0147
SDC-H1-16-A3-1
Élément de mesure (pour le remplacement seulement)
Désignation Article
40-50 0102
AES3-HT-A2
40-50 0103
AES3-HT-A3
40-50 0104
AES3-HT-A5
Accessoires
Désignation Article
40-50 0029
OPC-S
40-50 0006
OPA-S
20-10 0116
AMS-1
40-50 0074
AMC-2
Doc: 70-02-0162, V1.2, 20170717
Sujet à modifications
Description/Option
Convertisseur de signal pour gaines : Longueur de sonde 8 cm (3"),
presse-étoupe AMC-1 et de l'élément capteur d'humidité AES3-HT-A3
Convertisseur de signal pour gaines : Longueur de sonde 16 cm (6.2"),
presse-étoupe AMC-1 et de l'élément capteur d'humidité AES3-HT-A3
Précision de Précision de la
l'humidité température
[K]
[%Rh]
à 25 °C
± 2% ± 0.5°
± 3% ± 0.4°
± 5% ± 0.3°
Description/Option
Affichage et module de programmation
module de display externe
Elément de protection climatique pour la sonde
Raccord-adapteur NPT 1/2
© Vector Controls Sàrl, Suisse
Description/Option
Humidité – élément de mesure de la
température
SDC-H1
incl.
incl.
Page 1
