Alimentation; Branchements Électriques - gefran 1200 Mode D'emploi

Out3 - Out4
Entrées Logiques
Entrée TI
Liaison série
Réaliser les connexions en utilisant toujours des types de câbles conformes aux limites de tension et
de courant indiquées dans la Section 5 – Caractéristiques techniques.
Si le régulateur est équipé de contacts du type faston, ces deniers doivent être protégés et isolés.
Si le régulateur est équipé de contacts vissés, il est nécessaire de prévoir l'ancrage des câbles, au
moins par paires.

Alimentation

Entrées
Entrée TC
+
Entrée linéaire avec émetteur 2 fils
+
VT 24/15V
+
4..20mA

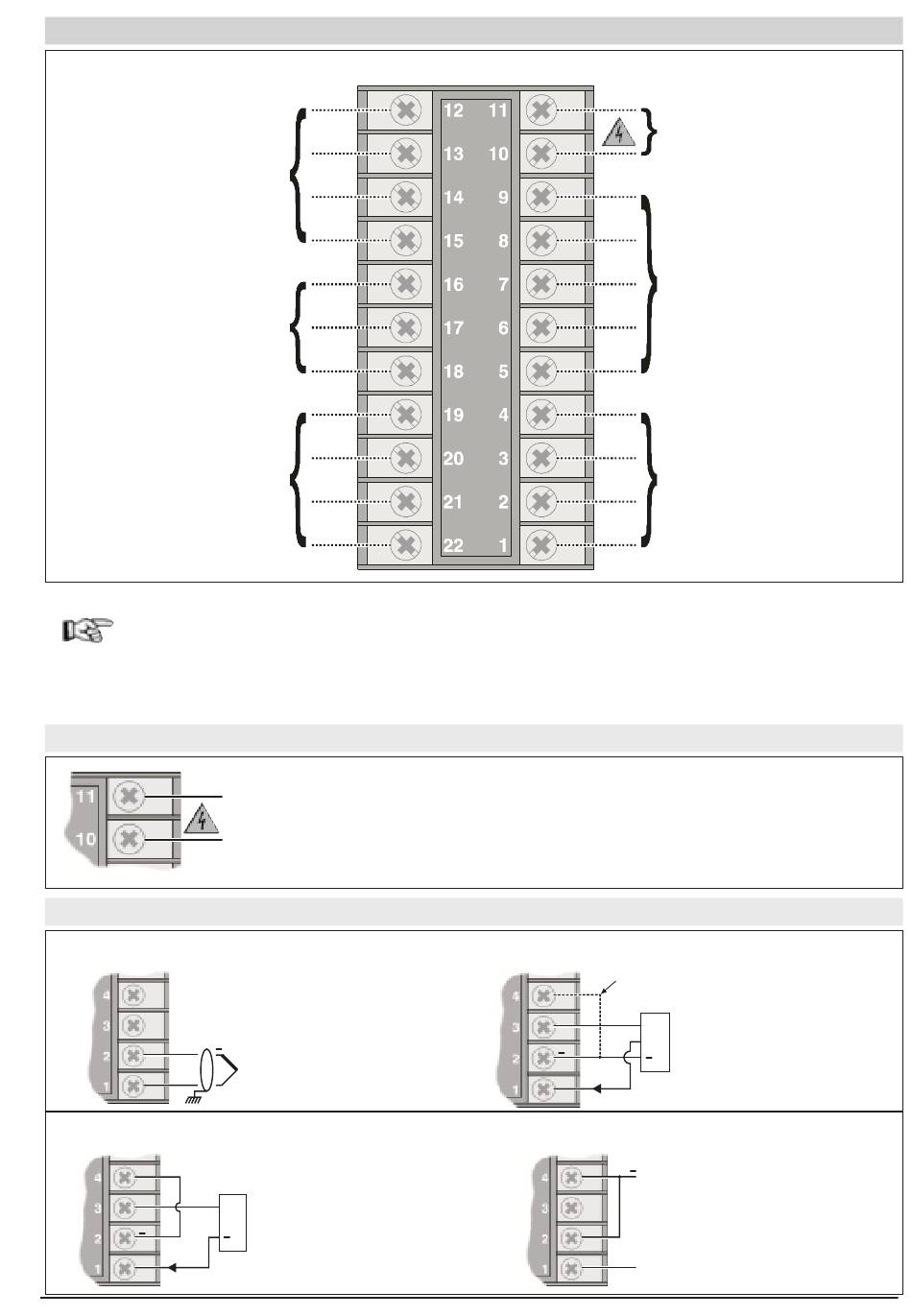

Branchements électriques
Sorties
/
~
PWR
~
Thermocouples disponibles :
J, K, R, S, T
(B,E, N, L, U, G, D, C
possible en insérant une
linéarisation customisée)
- Respecter la polarité
- Pour les extensions, utiliser
un câble compensé, adapté
au type de TC utilisé
+
1200
Standard: 100...240Vac/dc ±10%
Option : 11...27Vac7dc ±10%
Puissance: maxi 8VA; 50/60 Hz
Entrée linéaire avec émetteur 3 fils
+
VT 24/15V
+
Entrée linéaire (I)
125
PWR
Sorties
Out1 - Out2
Entrées
Brancher pour entrée
0/4..20mA
+
S
Entrée linéaire à courant
continu
0/4..20mA, Ri = 50Ω
+
