1. Dans l'écran Configuration principale
Configuration de la machine

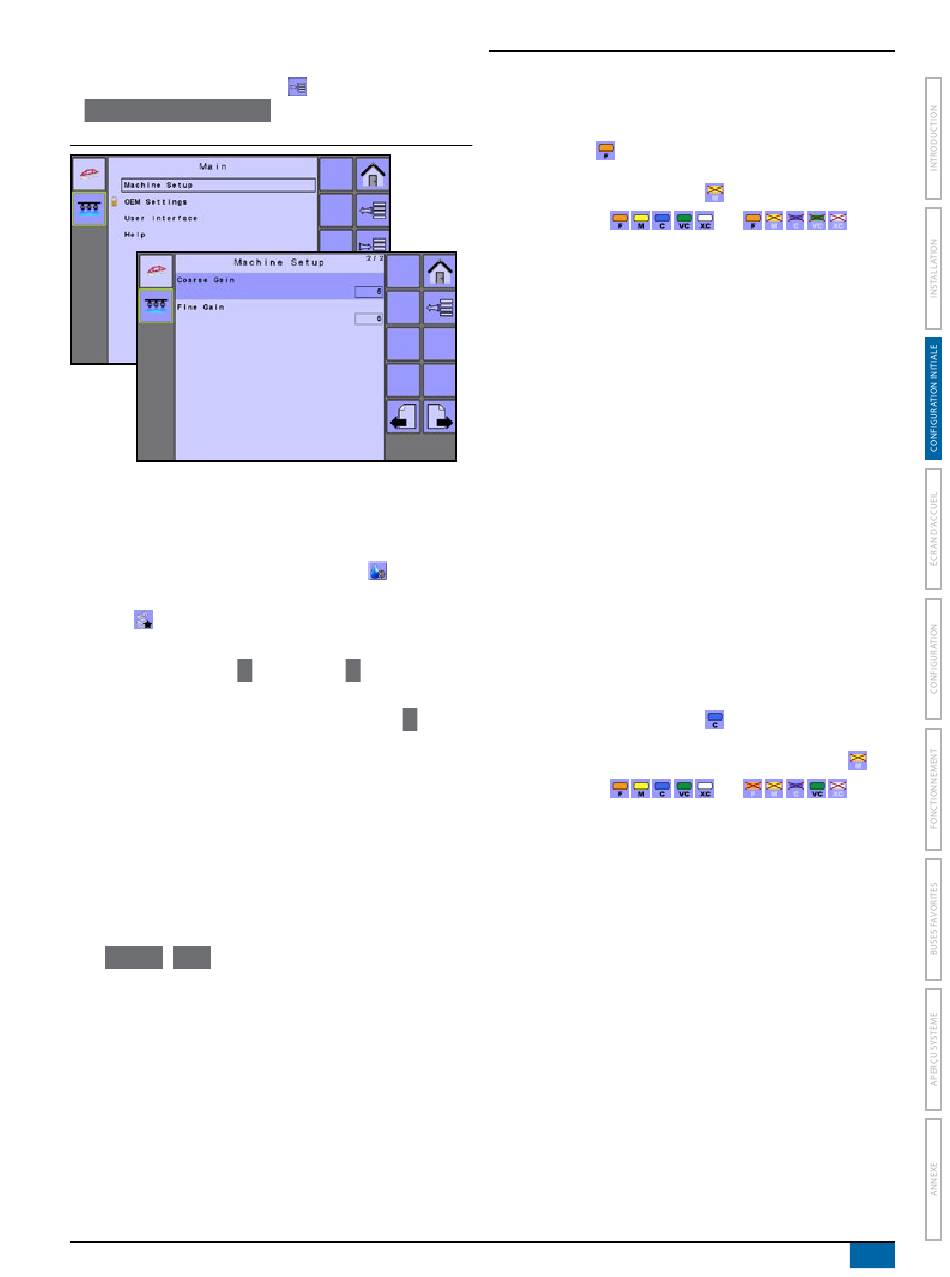

Figure 3-5 : Configuration de la machine : gain gros et gain fin
Calibrage du système
Les étapes suivantes se serviront des paramètres de gain gros et
fin du DynaJet IC7140 en vue d'effectuer le calibrage du système :
1. Paramétrer le DynaJet IC7140 en mode Gouttelette
2. Choisissez la buse en cours d'utilisation depuis l'écran Buses
favorites
.
3. Dans Configuration principale-> Configuration de la machine page 2,
paramétrez le gain gros sur
2
4. Dans Configuration principale-> Paramètres d'équipementier page 1,
désactivez le Point de bascule en définissant la valeur sur
5. Exécutez la configuration de la plus haute pression/plus petite taille de
gouttelettes possible.
6. Consignez les valeurs de Gain gros et de Gain fin à titre de référence
pour vérification de la pression la plus basse/plus grande taille de
gouttelettes.
7. Réalisez la vérification de la pression la plus basse/plus grande taille
de gouttelettes.
8. Dans Configuration principale-> Paramètres d'équipementier
page 1, désactivez le Point de bascule en définissant la valeur
sur
/
.
0,35 bar
5 psi
Si vous souhaitez utiliser plus d'une taille de buse sur la machine, vous
devrez réaliser un test comportant les mêmes valeurs de gain gros et de
gain fin pour les autres buses. Effectuez toujours vos vérifications à la
plus haute pression/plus petite taille de gouttelettes qui sera normalement
utilisée.
, sélectionnez
.
et le gain fin sur
.
2
.
0
DynaJet
Plus haute pression/plus petite taille de gouttelettes
Calibrage du Gain gros
1. Sur l'écran Fonctionnement, aidez-vous des touches de Taille de
gouttelettes
pour choisir la plus haute pression/plus petite taille
de gouttelettes qui sera normalement utilisée en désactivant les
touches de taille de gouttelettes
– Exemple :
2. Lancez le système et consultez le losange de pression actuelle
sur le manomètre de la buse du DynaJet IC7140 lors des
changements de vitesse.
3. Augmentez le gain gros jusqu'à ce que le système oscille sur la
plage de pression cible. La plupart des machines fonctionnent
avec un paramètre de gain gros compris entre 4 et 6.
Valeur de Gain gros à la plus haute pression/plus petite taille de
gouttelettes : ____
Calibrage du gain fin
4. En vous servant des mêmes changements de vitesse
qu'auparavant, consultez le losange de Pression actuelle sur le
Manomètre de la buse lors des changements de vitesse
5. Augmentez progressivement le gain fin jusqu'à ce que les
oscillations s'arrêtent et que le débit et la pression cibles soient
stables. La plupart des machines fonctionnent avec un paramètre
de gain fin compris entre 8 et 12.
Valeur de gain fin à la plus haute pression/plus petite taille de
gouttelettes : ____
Pression la plus basse/plus grande taille de gouttelettes
6. Une fois le gain gros et le gain fin paramétrés, aidez-vous des
touches de taille de gouttelettes
plus basse/plus grande taille de gouttelettes qui sera normalement
utilisée en désactivant les touches de taille de gouttelettes
– Exemple :
7. Lancez le système avec les mêmes changements de vitesse et
consultez le losange de Pression actuelle sur le Manomètre de la
buse du DynaJet IC7140 lors des changements de vitesse.
En règle générale, les paramètres n'auront pas à être modifiés pour les
applications à plus basse pression.
IC7140
®
.
vers
pour choisir la pression la
.
vers
17
98-05347-FR R0
