DynaJet
IC7140
®
CHAPITRE 2 : INSTALLATION
DynaJet IC7140 propose deux types d'installations, standard et hybride. L'installation standard offre des commandes à double sortie qui sont moulées
à l'intérieur du faisceau de rampe et adaptées aux équipements spéciaux des clients. L'installation hybride offre huit (8) options de commande de sortie
pour lesquelles chaque commande se compose de huit (8) faisceaux de buse.
ECU DYNAJET IC7140
Cette section décrit le dispositif ECU DynaJet IC7140.

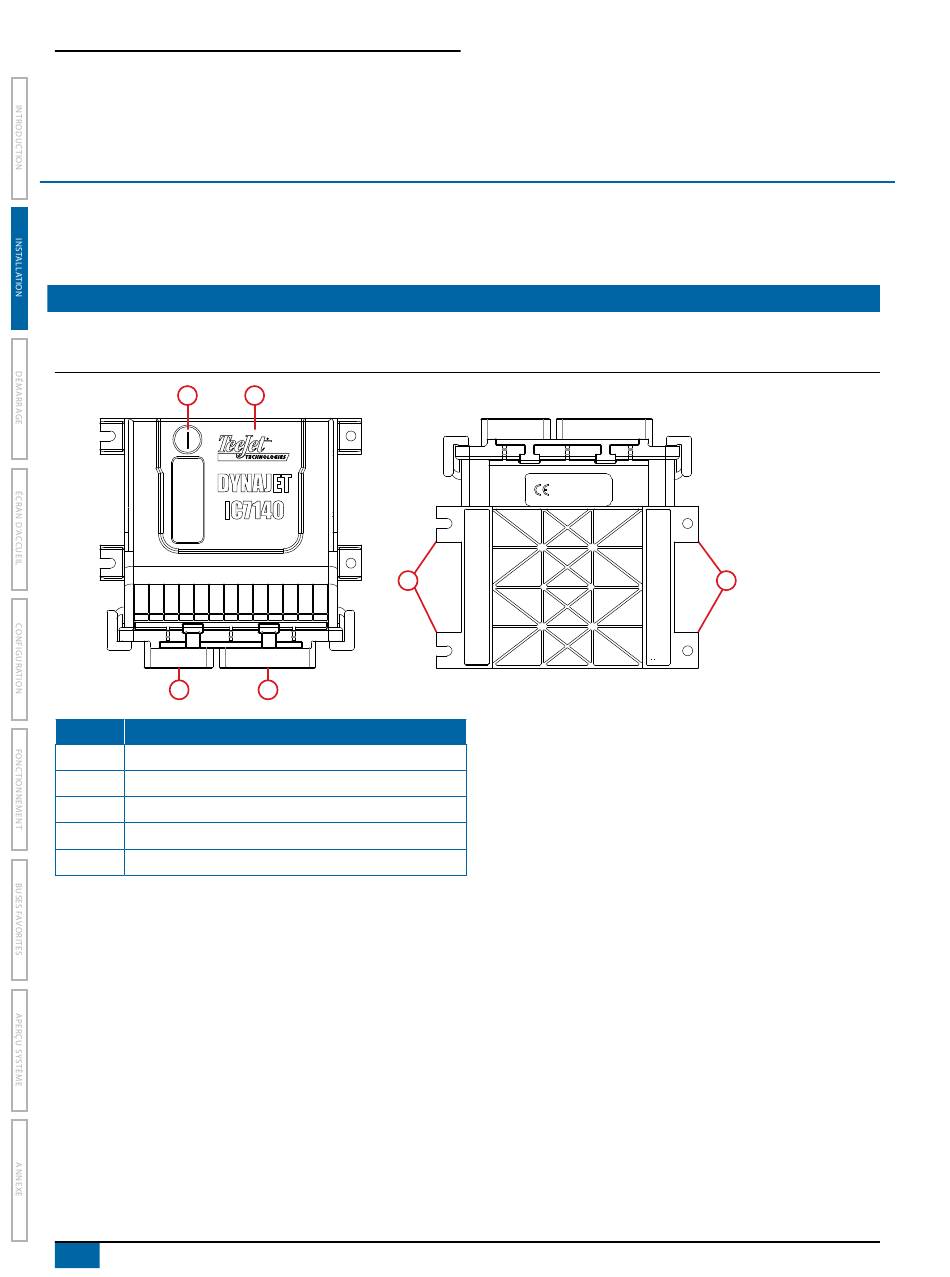

Figure 2-1 : Vues du dessus et du dessous de l'ECU DynaJet IC7140
5
1
Élément
Description
1
Connecteur de faisceau d'interface de pression
2
Connecteur de faisceau principal ECU DynaJet IC7140
3
Étiquette avec numéros de produit et de série
4
Pattes de montage
5
Port de programmation
REMARQUE : Vérifiez que l'unité est fixée à l'aide des quatre vis de montage avant d'utiliser le système DynaJet IC7140. Éloignez les appareils
magnétiques et électromagnétiques du système DynaJet IC7140. Le fait de monter le système DynaJet IC7140 dans des zones
soumises à des vibrations élevées peut affecter de manière irréversible le fonctionnement du système. Il est vivement recommandé de
monter le système directement sur le cadre principal du véhicule ou à un élément directement connecté au cadre principal.
8
www.teejet.com
3
4
2
4
