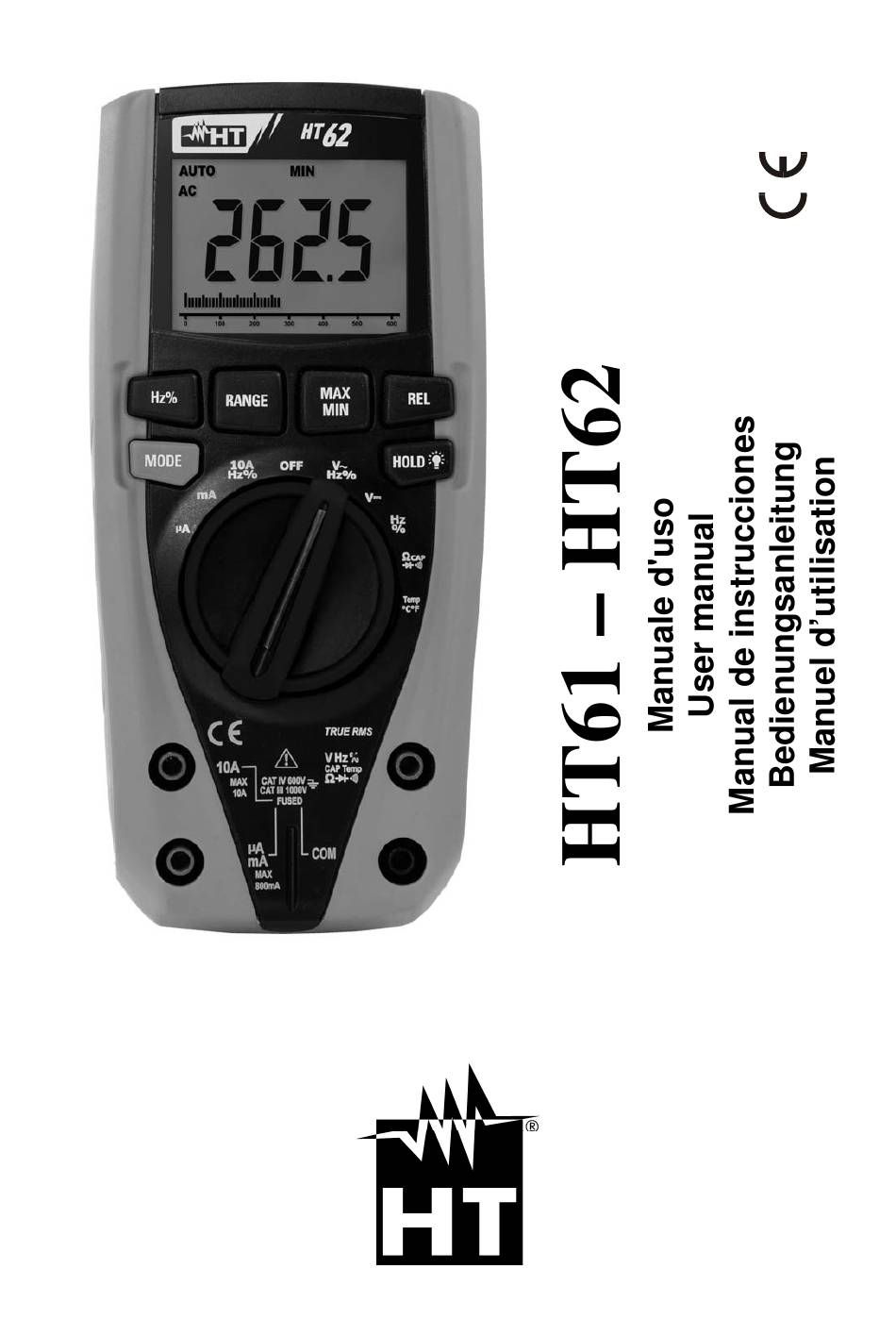

HT Instruments HT61 Manuel D'utilisation

HT Instruments HT61 Manuel D'utilisation

Masquer les pouces
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
 Copyright HT ITALIA 2016
Release 1.00 - 12/01/2016
Table des Matières
loading

Manuels Connexes pour HT Instruments HT61

Sommaire des Matières pour HT Instruments HT61

  • Page 94 Table des matières:   PRECAUTIONS ET MESURES DE SECURITE ............2   1.1.  Instructions préliminaires ....................2  1.2.  Pendant l’utilisation ......................3  1.3.  Après l’utilisation ....................... 3  1.4.  Définition de Catégorie de mesure (Surtension) ............... 3  DESCRIPTION GENERALE ..................4  ...

  • Page 95: Precautions Et Mesures De Securite

    1. PRECAUTIONS ET MESURES DE SECURITE Dans la suite du manuel avec le mot “instrument” on entend généralement les modèles HT61 et HT62 à moins de notation spécifique en l'occurrence indiquée. L'instrument a été conçu conformément à la directive IEC/EN61010-1, relative aux instruments de mesure électroniques.

  • Page 96: Pendant L'utilisation

    1.2. PENDANT L’UTILISATION Veuillez lire attentivement les recommandations et instructions suivantes: ATTENTION Le non-respect des avertissements et/ou instructions peut endommager l’instrument et/ou ses composants et mettre en danger l’utilisateur.  Avant d’activer le sélecteur, déconnecter les embouts de mesure du circuit sous test. ...

  • Page 97: Description Generale

    2. DESCRIPTION GENERALE L'instrument exécute les mesures suivantes :  Tension DC  Tension AC TRMS  Courant DC  Courant AC TRMS  Résistance et test de continuité  Essai des diodes  Capacité (HT62)  Fréquence tension et courant ...

  • Page 98: Preparation A L'utilisation

    3. PREPARATION A L'UTILISATION 3.1. VERIFICATION INITIALE L’instrument a fait l’objet d’un contrôle mécanique et électrique avant d’être expédié. Toutes les précautions possibles ont été prises pour garantir une livraison de l’instrument en bon état. Toutefois, il est recommandé d’effectuer un contrôle rapide de l'instrument afin de déterminer s'il y a eu des éventuels dommages pendant le transport.

  • Page 99: Mode D'utilisation

    5. Touche REL 6. Touche MODE 7. Touche HOLD 8. Sélecteur des fonctions 9. Borne d'entrée 10A 10. Borne d'entrée VHz% (HT61) ou VHz%CAPTemp (HT62) 11. Borne d'entrée mAA 12. Borne d'entrée COM Fig. 1: Description de l’instrument FR - 6...

  • Page 100: Description Des Touches De Fonction

    4.2. DESCRIPTION DES TOUCHES DE FONCTION 4.2.1. Touche HOLD La pression sur la touche HOLD active le verrouillage de la valeur de la grandeur affichée à l'écran. Après avoir appuyé sur cette touche, le message « HOLD » s'affiche à l'écran.

  • Page 101: Description Des Fonctions Du Sélecteur

    VHz% (HT61) VHz%CAPTemp (HT62) et le câble noir dans la borne d'entrée COM 3. Positionner l'embout rouge et l'embout noir respectivement dans les points à potentiel positif et négatif du circuit sous test (voir la Fig. 2). La valeur de tension apparaît à...

  • Page 102: Mesure De Tension Ac

    VHz% (HT61) VHz%CAPTemp (HT62) et le câble noir dans la borne d'entrée COM 3. Positionner l'embout rouge et l'embout noir dans les points du circuit sous test (voir la Fig. 3). La valeur de tension apparaît à l’écran 4.

  • Page 103: Mesure De Fréquence Et Duty Cycle

    VHz% (HT61) VHz%CAPTemp (HT62) et le câble noir dans la borne d'entrée COM 4. Positionner l'embout rouge et l'embout noir dans les points du circuit sous test (voir la Fig. 4). La valeur de fréquence (Hz) ou duty cycle (%) apparaît à l’écran. Le diagramme à...

  • Page 104: Mesure De Résistance Et Test De Continuité

    Fig. 5: Utilisation de l'instrument pour mesure de résistance et test de continuité 1. Sélectionner la position  (HT61) ou CAP (HT62) 2. Insérer câble rouge...

  • Page 105: Test Des Diodes

    Fig. 6: Utilisation de l'instrument pour le test des diodes 1. Sélectionner la position  (HT61) ou CAP (HT62) 2. Appuyer sur la touche MODE pour sélectionner la mesure “ ”...

  • Page 106: Mesure De Capacité (Ht62)

    4.3.6. Mesure de Capacité (HT62) ATTENTION Avant d'effectuer des mesures de capacité sur circuits ou condensateurs, couper l'alimentation au circuit sous test et laisser décharger toutes les capacités s'y trouvant. Dans la connexion entre le multimètre et la capacité sous test, respecter la polarité correcte (si demandé). Fig.

  • Page 107: Mesure De Température Avec Sonde K (Ht62)

    4.3.7. Mesure de Température avec sonde K (HT62) ATTENTION Avant d'effectuer toute mesure de température, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 8: Mesure de température 1. Sélectionner la position Temp°C°F 2.

  • Page 108: Mesure De Courant Dc

    4.3.8. Mesure de Courant DC ATTENTION Le courant d’entrée maximum DC est de 10A (entrée 10A) ou bien 600mA (entrée mAA). Ne pas mesurer de courants excédant les limites indiquées dans ce manuel. Le dépassement des limites de courant pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument.

  • Page 109: Mesure De Courant Ac

    4.3.9. Mesure de Courant AC ATTENTION Le courant d’entrée maximum AC est de 10A (entrée 10A) ou bien 600mA (entrée mAA). Ne pas mesurer de courants excédant les limites indiquées dans ce manuel. Le dépassement des limites de courant pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument.

  • Page 110: Entretien

    5. ENTRETIEN ATTENTION  Seuls des techniciens qualifiés peuvent effectuer les opérations d'entretien. Avant d'effectuer l'entretien, retirer tous les câbles des bornes d'entrée  Ne pas utiliser l’instrument dans des endroits ayant un taux d’humidité et/ou de température élevé. Ne pas exposer directement en plein soleil ...

  • Page 111: Specifications Techniques

    6. SPECIFICATIONS TECHNIQUES 6.1. CARACTERISTIQUES TECHNIQUES Incertitude calculée comme [%lecture + (num. dgts*résolution)] à 18°C  28°C <75%HR Tension DC Protection contre Échelle Résolution Incertitude Impédance d'entrée les surtensions 600.0mV 0.1mV 6000V 0001V (1.0%lecture + 2dgts) 60.00V 0.01V 1000VDC/ACrms >10M 600.0V 0.1V 1000V...
  • Page 112 Résistance et Test de continuité Protection contre Échelle Résolution Incertitude Alarme les surtensions 600.0 0.1 6.000k 0.001k (1.0%lecture + 4dgts) 60.00k 0.01k <100 1000VDC/ACrms 600.0k 0.1k 6.000M 0.001M (2.0%lecture + 10dgts) 60.00M 0.01M Fréquence (circuits électriques) Protection contre Échelle Résolution Incertitude les surtensions 10Hz ...

  • Page 113: Normes De Référence

    6.1.1. Normes de référence Sécurité: IEC/EN61010-1 EMC : IEC/EN61326-1 Isolement: double isolement Degré de pollution: Catégorie de surtension : CAT IV 600V, CAT III 1000V Altitude maxi d’utilisation: 2000m 6.1.2. Caractéristiques générales Caractéristiques mécaniques Dimensions (L x La x H): 175 x 85 x 55mm Poids (piles incluses): 360g...

  • Page 114: Assistance

    7. ASSISTANCE 7.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.

Ce manuel est également adapté pour:

Ht62
