(c)
Lecteur de carte micro SD
Lecteur de carte permettant l'insertion d'une carte micro SD pour
l'enregistrement de données (chap. 11 - p. 43) ou les mises à jour du système
(chap. 12 - p. 44).
(d)
Connecteur de communication avec les autres éléments du système
Connecteur permettant de raccorder le Xcom-SMS à un système Xtender afin
d'en exploiter les fonctionnalités.

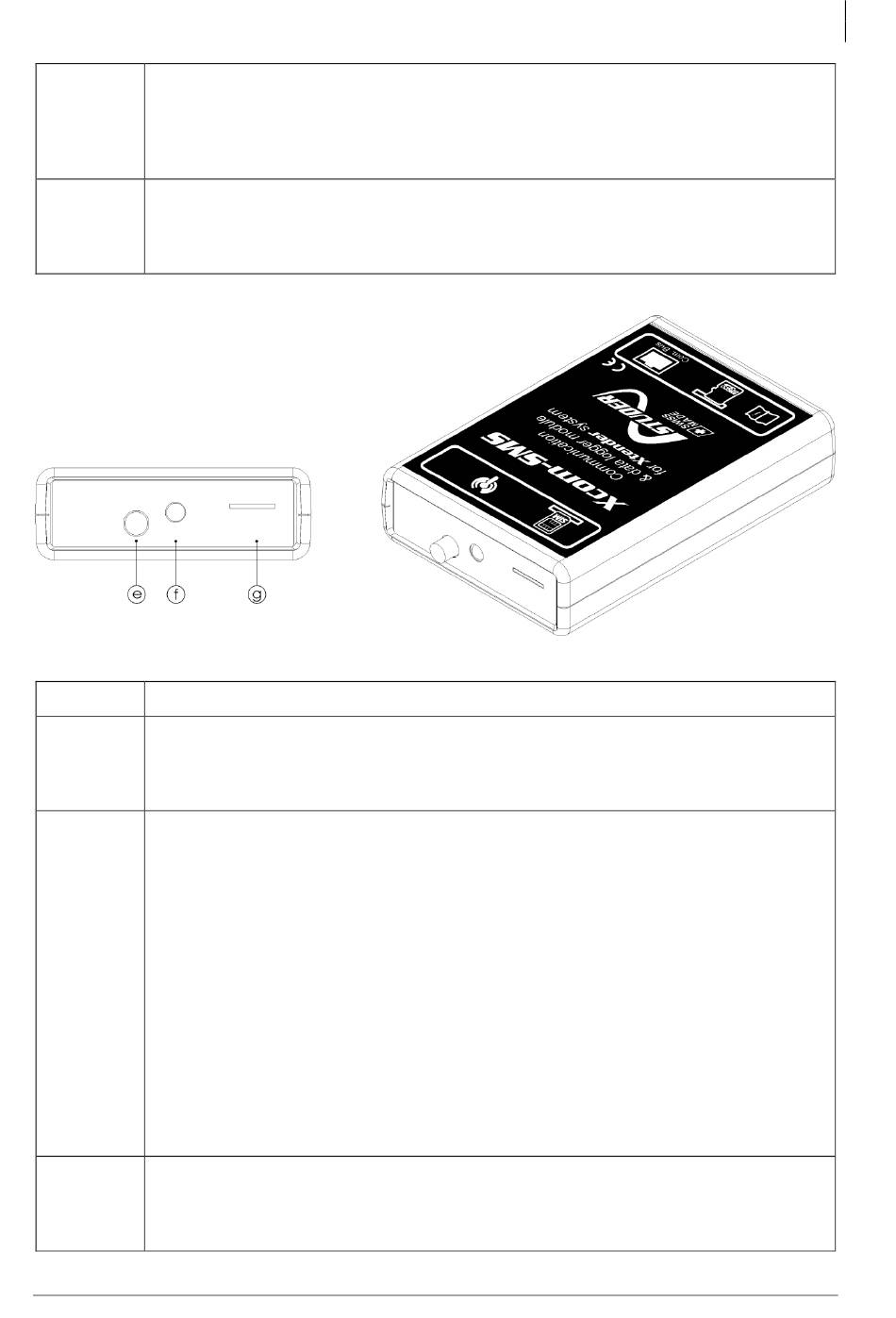

Figure 5.2: Vue face arrière et isométrique du Xcom-SMS
Légende
Descriptif
(e)
Connecteur d'antenne GSM
Ce connecteur permet de raccorder l'antenne au module. L'antenne doit être
soigneusement vissée à la main.
(f)
LED de signalisation verte pour communication GSM
Cette LED indique l'état de la communication avec le réseau téléphonique. La
signification du clignotement est la suivante :
1. LED éteinte en permanence
2. Clignotement rapide
3. Clignotement lent
4. LED allumée en permanence
(g)
Connecteur carte micro Sim
Ce connecteur permet d'insérer la carte micro Sim que vous devez vous
procurer auprès de votre opérateur téléphonique.
Manuel utilisateur
- modem éteint
- recherche de réseau
- pas encore enregistré au réseau
- en cours d'extinction
- enregistré au réseau, service complet
- un appel est en cours
V 1.0.0
Studer Innotec SA
Xcom-SMS
17
