Studer Innotec Xcom-SMS Manuel Utilisateur page 13

Si vous n'avez qu'un seul câble de communication sur l'appareil auquel vous
connectez le module Xcom-SMS vous devez placer le commutateur de terminaison
sur T. Voir figure 4.1.
Un réglage incorrect des terminaisons peut provoquer un fonctionnement erratique
de toute l'installation ou empêcher sa mise à jour.

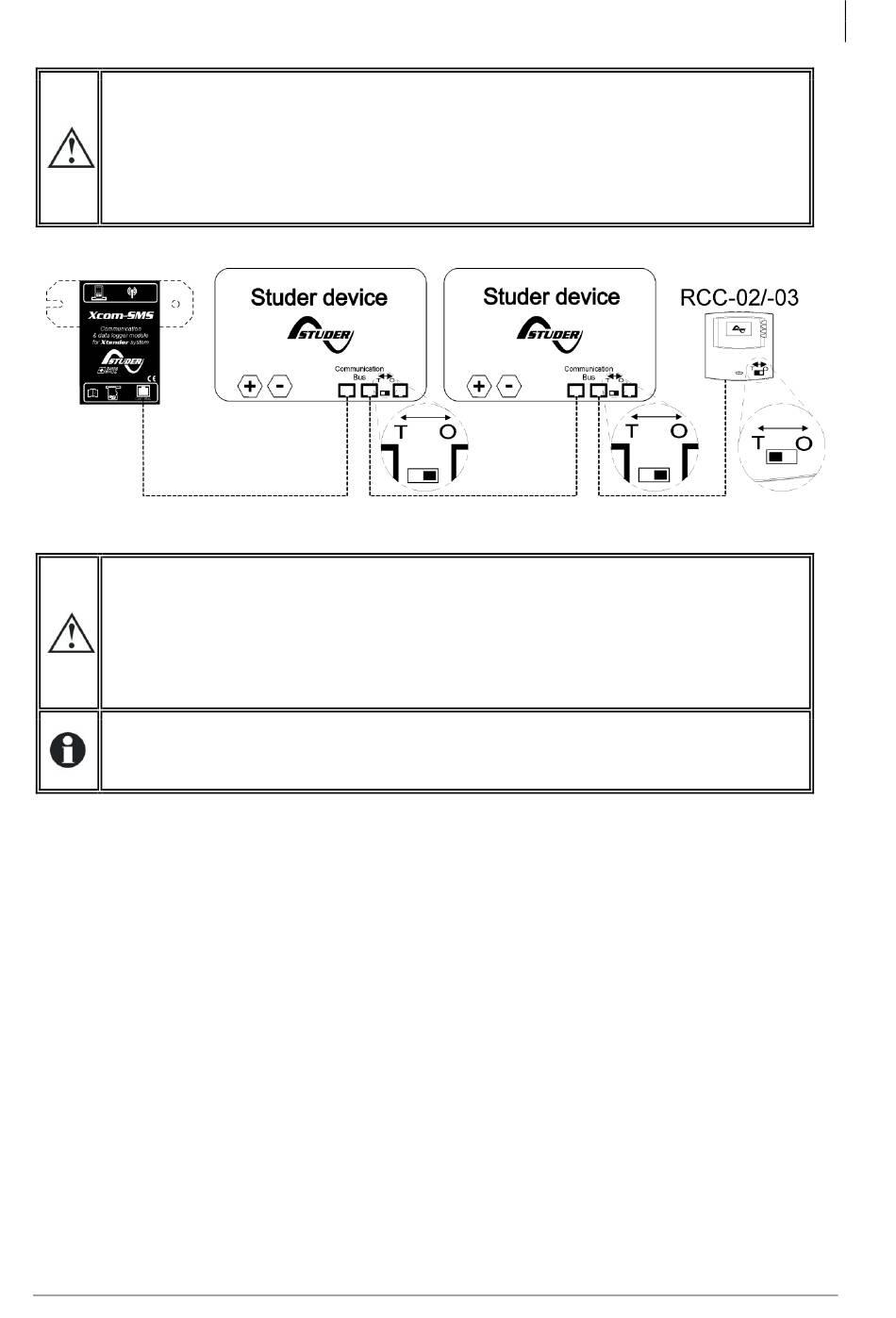

Figure 4.2: Schéma de raccordement du Xcom-SMS, installation avec plusieurs appareils
Attention, si l'appareil sur lequel vous branchez le câble de communication a déjà
un deuxième câble vers un autre appareil, il est nécessaire de changer la position
du commutateur de terminaison de ce dernier (position O). Voir figure 4.2
Un réglage incorrect des terminaisons peut provoquer un fonctionnement erratique
de l'installation ou empêcher sa mise à jour.
Par défaut, la terminaison est activée (position T du commutateur) sur chaque
produit Studer Innotec SA.
La mise en service va s'effectuer automatiquement lorsque votre Xcom-SMS est connecté et
alimenté par votre installation. Le Xcom-SMS va effectuer différentes séquences indiquées par la
LED bicolore (rouge/verte) du côté du câble. Ces séquences sont résumées ci-après
1. Le module va démarrer. La LED bicolore va clignoter en orange (vert et rouge en même
temps) 2 x par intermittence.
2. Si votre installation nécessite une mise à jour, le module va l'effectuer automatiquement en
fonction du contenu de la carte SD. Ceci peut être une mise à jour d'un fichier de
configuration ou une mise à jour du système complet. Elle peut être rapide ou longue, suivant
ce qu'elle contient et peut varier de quelques secondes à plusieurs minutes (mise à jour de
toute l'installation). Quand une mise à jour commence, la LED bicolore s'allume pendant 1.5
seconde en orange, puis clignote en rouge.
3. Une fois la mise à jour complétée, le module accède à la carte micro SIM avec les données
que vous avez configurées sur votre carte SD. Cette séquence est indiquée avec la LED
bicolore qui clignote en orange 2 x par intermittence.
