5
INDICATEURS ET BOUTON DE COMMANDE

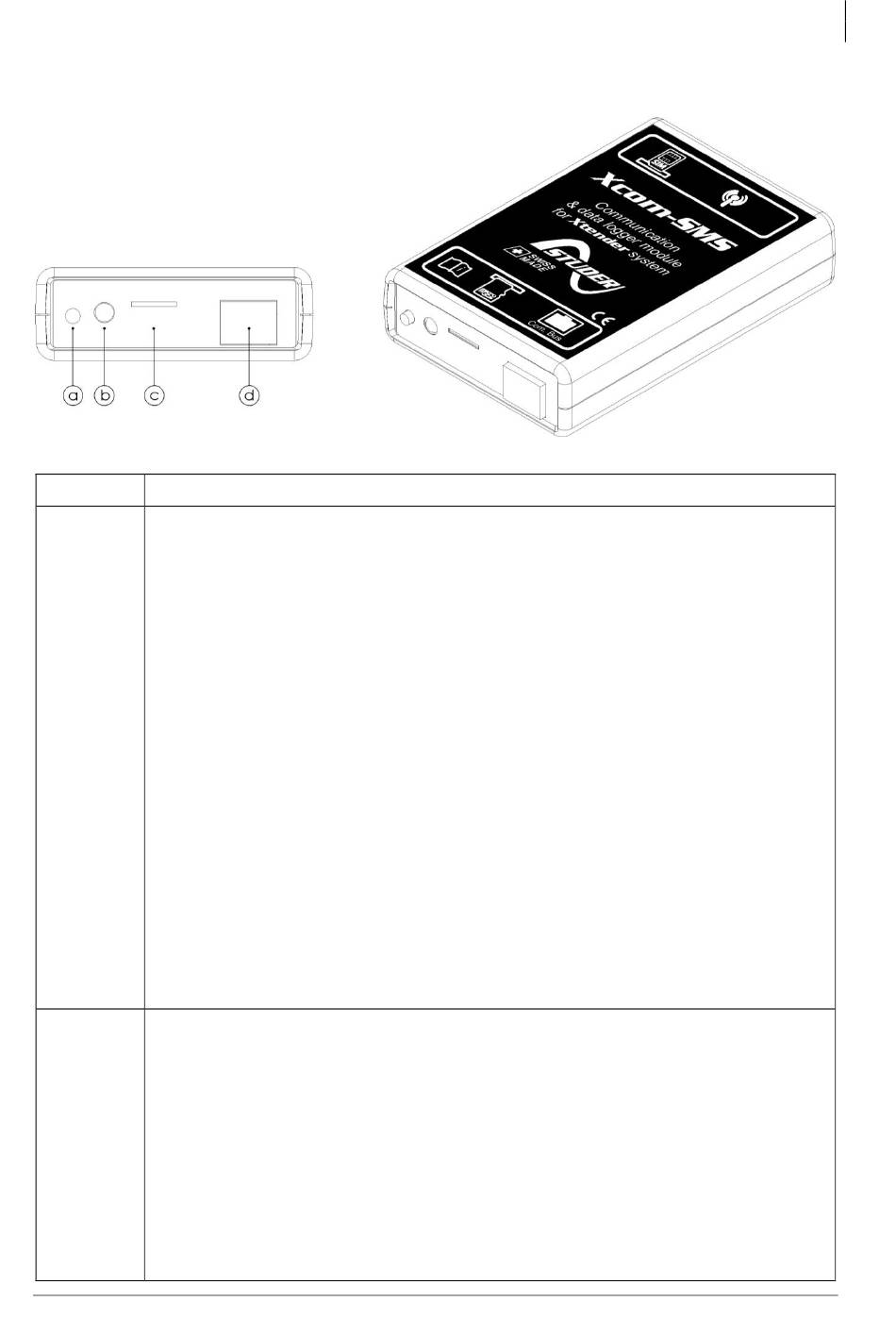

Figure 5.1: Vue face arrière et isométrique du Xcom-SMS
Légende
Descriptif
(a)
Bouton poussoir
Ce bouton permet l'exécution de 3 fonctions
1. Une pression courte de moins de 0.8 s:
2. Une pression longue continue de 3 s à 6 s:
3. Une pression longue continue de 6 s à 9 s
Une pression longue continue plus grande que 9 s ne déclenche aucune
fonction. Après 9 s la LED de signalisation (b) se comporte normalement et vous
pouvez relâcher le bouton sans que rien ne se passe.
(b)
LED de signalisation bicolore verte/rouge (coté câble)
La LED de signalisation a différentes fonctions déterminées par la couleur et la
fréquence de clignotement. Voici ci-dessous le détail de chaque fonction.
Bouton poussoir (priorité absolue)
Les actions sur le bouton poussoir entraînent une indication directe de la LED.
Le bouton poussoir a la priorité absolue sur le fonctionnement de la LED par
rapport aux autres indications décrites ci-après. Celles-ci sont classées par
priorité, de la plus prioritaire à la moins prioritaire
Manuel utilisateur
Envoi d'un SMS de test au numéro de téléphone configuré par le Xcom-
configurator. La LED de signalisation (b) se comporte normalement et
n'indique rien par rapport à cette fonction.
Une pression longue continue de 0.8 s à 3 s:
Aucune fonction. Cependant, la LED de signalisation (b) s'éteint
complètement. Si vous relâchez maintenant le bouton, rien ne se passe
et le Xcom-SMS reprend son fonctionnement normal.
Sauvegarde de tous les fichiers sur la carte SD. Vous devez relâcher le
bouton quand la LED de signalisation (b) est verte.
Effacement de la configuration du Xcom-SMS (plus aucun évènement ou
rapport ne sera envoyé). Vous devez relâcher le bouton quand la LED de
signalisation (b) est rouge. Cette action ne change pas le code d'accès.
V 1.0.0
Studer Innotec SA
Xcom-SMS
