Connexions en série
RISQUE D'ÉLECTROCUTION
Les tensions flottantes ne doivent pas dépasser 60 V CC. Aucune borne de sortie ne doit être soumise à une
tension supérieure à 60 V CC par rapport à la masse du châssis.
Seules les sorties dont les valeurs nominales de tension et d'intensité sont identiques peuvent être connec-
tées en série.
Deux sorties de même valeur nominale de tension et de courant peuvent être connectées en série pour doubler
la tension de sortie disponible. Le courant étant identique dans chaque élément d'un circuit en série, les sor-
ties connectées en série doivent posséder des valeurs nominales de courant équivalentes. Dans le cas
contraire, la sortie nominale la plus élevée pourrait endommager la sortie nominale inférieure en amenant un
courant excessif à circuler à force à ses bornes dans certaines conditions de charge.
Pour éviter que les courants n'endommagent le système d'alimentation lorsque la charge est connectée, acti-
vez et désactivez toujours ensemble les sorties connectées en série. Ne laissez pas une sortie activée et une
autre désactivée.
La connexion en série de plusieurs sorties permet d'obtenir une tension supérieure à celle obtenue avec un seul
module.

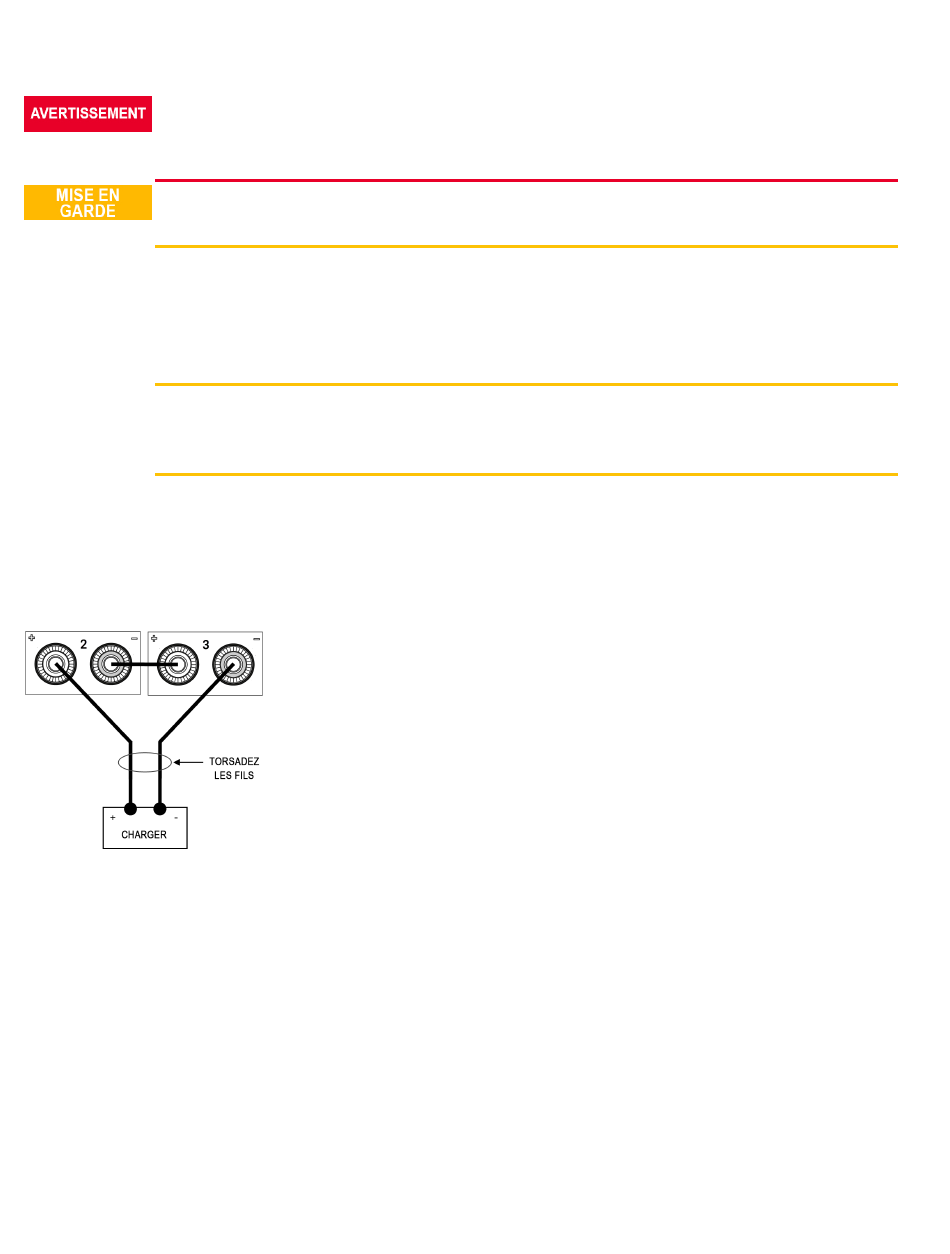

Les figures qui suivent illustrent la connexion de deux sorties à une seule charge.
Panneau avant
26
Guide d'utilisation du modèle Keysight EDU36311A
