F I C H E 2
Correspondance des phases
En triphasé, vos branchements PV, ceux des coffrets AC précâblés, ainsi que
ceux du TGBT ne sont pas toujours dans le même ordre. C'est pourquoi il ne faut
pas seulement se fier aux couleurs des câbles ou aux flèches des pinces.
Il est crucial de vérifier la correspondance des phases pour éviter de mauvaises données dans Enphase App.
Cela évitera la frustration du client et de potentielles pannes sur d'autres appareils, tels que les IQ Battery.
Pour éviter tout problème et ne pas devoir revenir sur place :
• Collez les étiquettes fournies pour identifier vos pinces.
• Faites des contrôles avec un multimètre (voir encadrés ci-dessous).
• Suivez l'Assistant d'activation des pinces sur Enphase Installer App.

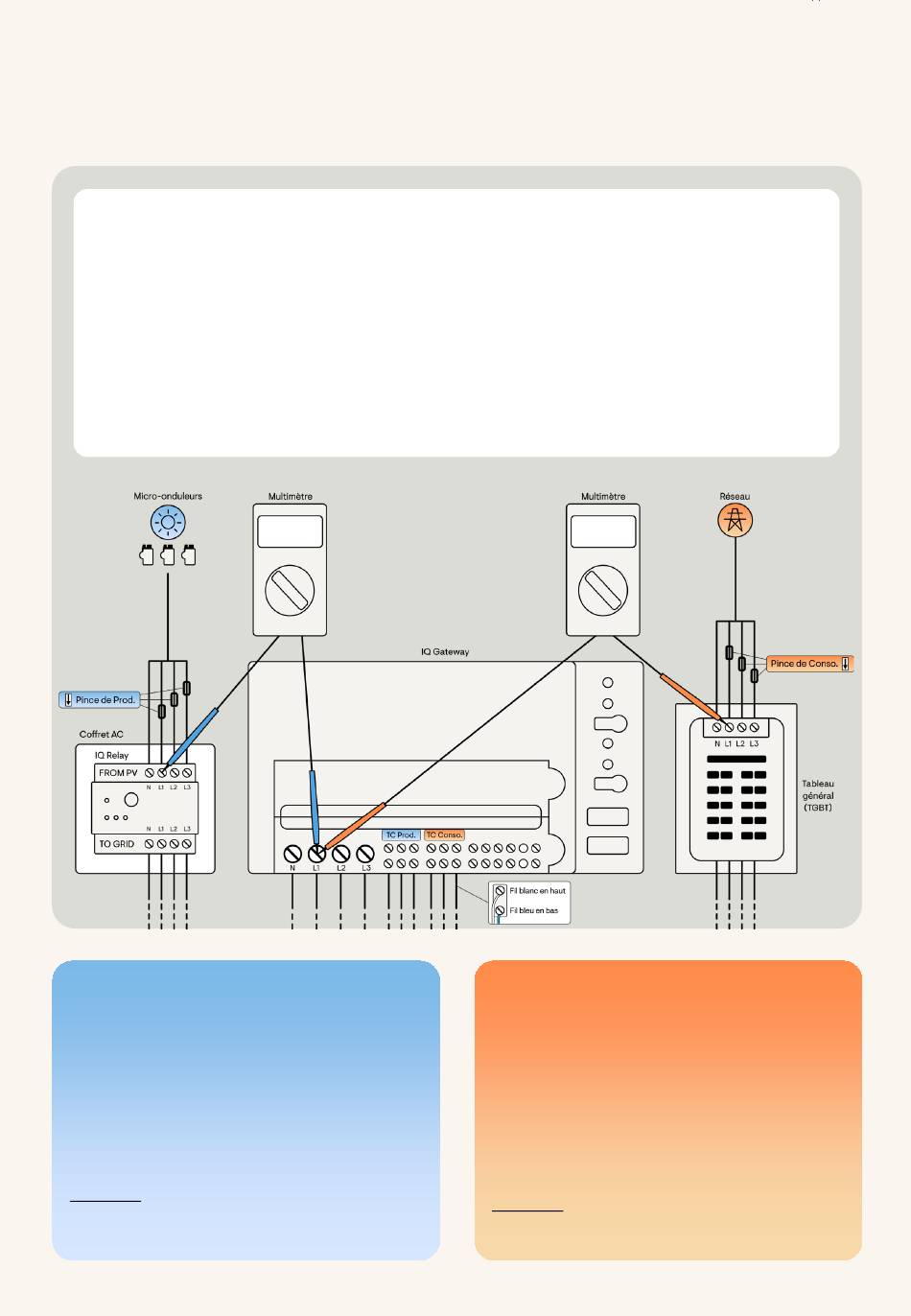

PRODUCTION
Mettez une pointe du multimètre sur l'alimentation
de l'IQ Gateway (par ex. sur L1) et l'autre pointe sur
l'IQ Relay (dans ce cas, L1 aussi).
Si vous obtenez :
0 V = même phase/400 V = phases différentes.
Faites pareil pour les autres phases.
Exception : pour les systèmes en 3 x 230 V sans neutre
(« delta grid »), vous verrez 230 V en cas de phases
différentes.
CONSOMMATION
Mettez une pointe du multimètre sur l'alimentation
de l'IQ Gateway (par ex. sur L1) et l'autre pointe
dans le TGBT, au niveau du connecteur des câbles
sur lesquels vos pinces sont clipsées.
Si vous obtenez :
0 V = même phase/400 V = phases différentes.
Faites pareil pour les autres phases.
Exception : pour les systèmes en 3 x 230 V sans neutre
(« delta grid »), vous verrez 230 V en cas de phases
différentes.
