enphase ENV-S-WM-230 Guide D'installation Rapide

DÉPANNAGE
a
Présentation des voyants DEL
Voyant État Description
Voyant orange clignotant Démarrage de l'IQ Gateway Metered
simultanément
Tous
Voyant vert clignotant en Mise à niveau logicielle en cours
alternance
Vert fixe Communication avec l'Enphase Installer
App
Vert clignotant Connexion WPS en cours ou
Communica-
l'IQ Gateway Metered tente de se connecter
tions
à l'Enphase Installer App
du périphé-
Orange fixe Connexion au réseau local uniquement
rique
Éteint Aucune connexion réseau
Vert fixe Mode AP activé :
réseau Wi-Fi de l'IQ Gateway Metered
disponible
Éteint Mode AP désactivé :
Mode AP
réseau Wi-Fi de l'IQ Gateway Metered
indisponible
Vert fixe Tous les micro-onduleurs produisent de
l'énergie
Vert clignotant Mise à niveau des micro-onduleurs en
cours
Orange fixe Au moins un micro-onduleur ne produit pas
Production
d'énergie
d'électricité
Éteint Les micro-onduleurs ne produisent pas
d'électricité ou ne communiquent pas
(faible luminosité ou nuit)
Vert fixe Tous les périphériques communiquent
Vert clignotant Recherche de périphériques en cours
Communica- Orange fixe Au moins un périphérique ne communique
tions
pas
du périphé-
Éteint Les périphériques ne communiquent pas
rique
(faible luminosité ou nuit)
b
Problèmes de détection des périphériques
Si le voyant de communication des périphériques s'allume en orange fixe, cela peut
résulter d'une faible luminosité. Si la lumière du soleil n'est pas suffisante pour démarrer les
micro-onduleurs, ils ne peuvent pas communiquer avec l'IQ Gateway.
Si la lumière du jour est suffisante pour que les micro-onduleurs fonctionnent, il est possible
que l'IQ Gateway Metered ait du mal à communiquer sur les lignes électriques. Pour corriger
ce problème :
• Consultez l'application mobile Enphase Installer App pour voir quels périphériques ne communiquent
pas.
• Vérifiez que le(s) disjoncteur(s) affecté(s) au champ PV est/sont en position « ON » (sous tension).
• Vérifiez que les modules PV sont connectés aux micro-onduleurs.
• Vérifiez que la tension CC du module PV se situe dans la plage autorisée pour le micro-onduleur.
c
Problèmes de production d'électricité
Si le voyant de production d'électricité reste allumé en orange, consultez l'application
mobile Enphase Installer App pour repérer les micro-onduleurs qui ne produisent pas d'électri-
cité :
• Si aucun des micro-onduleurs ne produit d'énergie, il peut y avoir un problème de réseau ou de câble.
Vérifiez d'abord que la tension et la fréquence d'entrée du réseau sont correctes. Vérifiez ensuite le
disjoncteur et le câblage à partir du tableau de répartition.
• Si tous les micro-onduleurs qui ne produisent pas d'énergie sont sur la même branche, vérifiez le
disjoncteur et le câblage correspondants à cette branche.
• Si un seul ou plusieurs micro-onduleurs ne produisent pas d'énergie, commencez par vérifier que les
connecteurs AC sont bien insérés dans les connecteurs du câble Engage. Vérifiez ensuite que chaque
module fournit la tension de démarrage exigée pour le micro-onduleur (22 V). Un module photovol-
taïque défectueux ou sous-dimensionné peut ne pas générer suffisamment de puissance pour la
conversion en AC.
d
Problèmes de connexion Internet
Si vous utilisez le Wi-Fi et que le voyant de communication réseau reste éteint :
• Le délai d'attente de la fenêtre de connexion WPS peut avoir expiré. Faites une nouvelle tentative de
connexion.
• Assurez-vous que le routeur à large bande est opérationnel en vérifiant que les autres périphériques
sur le site peuvent accéder au réseau.
• Sachez que les obstacles ou les boîtiers métalliques peuvent perturber les communications sans fil.
• Si vous ne voyez pas votre routeur ni votre point d'accès dans la liste de l'IQ Gateway ou si vous ne
pouvez pas maintenir la connexion, il peut être nécessaire d'ajouter un répéteur sans fil pour accroître
la portée du réseau.
Si vous utilisez le Wi-Fi et que le voyant orange de communication réseau reste allumé,
assurez-vous que le routeur à large bande est connecté à Internet, en vérifiant que les autres
périphériques sur le site ont accès à Internet.
Si vous utilisez le modem Enphase Mobile Connect et que le voyant de communication
réseau reste éteint ou devient orange fixe, consultez la section Dépannage du Manuel d'instal-
lation Enphase Mobile Connect.
Quelle que soit la méthode de connexion choisie, vous pouvez résoudre les problèmes de
réseau en utilisant l'application mobile Enphase Installer App, en appuyant sur le bouton
Réseau, puis sur Outils de diagnostic.
Si vous remplacez le routeur à large bande, configurez les paramètres du réseau Wi-Fi de
l'IQ Gateway Metered en saisissant le nouveau Nom du réseau sans fil (SSID) et son mot de
passe.
SÉCURITÉ
Symboles de sécurité et d'alerte
DANGER : Indique une situation dangereuse qui, si elle n'est pas
évitée, pourrait entraîner la mort ou des blessures graves.
⚠
AVERTISSEMENT : Indique une situation où le non-respect des
instructions peut constituer un danger pour la sécurité ou entraîner un
dysfonctionnement de l'équipement. Soyez extrêmement prudent et
suivez attentivement les instructions.
✓
REMARQUE : Signale des informations particulièrement importantes
pour le fonctionnement optimal du système. Suivez attentivement les
instructions.
Instructions relatives à la sécurité
DANGER : Risque d'électrocution. Risque d'incendie. N'essayez pas de
réparer l'IQ Gateway Metered ; elle ne contient pas de pièces rempla-
çables par l'utilisateur. L'altération ou l'ouverture de l'IQ Gateway Mete-
red annulera la garantie. L'ouverture du couvercle rend la garantie nulle
et non avenue. Si l'IQ Gateway Metered tombe en panne, contactez
l'assistance clientèle Enphase pour obtenir de l'aide (https://enphase.
com/contact/support).
DANGER : Risque d'électrocution! N'installez jamais de transforma-
teur de courant lorsque le circuit est sous tension. Installez toujours
les câbles du transformateur de courant dans les borniers avant de
mettre le circuit détecté sous tension.
DANGER : Risque d'électrocution. N'utilisez jamais le matériel
Enphase d'une manière non spécifiée par le fabricant. Le non-respect
de cette consigne peut entraîner la mort ou des blessures graves, ou
endommager l'équipement.
DANGER : Risque d'électrocution. Notez que l'installation de cet
équipement présente un risque d'électrocution. Si vous raccordez
l'IQ Gateway Metered à un tableau divisionnaire, mettez toujours ce
tableau hors tension avant de commencer.
DANGER : Risque d'électrocution. Risque d'incendie. Le dépannage,
l'installation ou le remplacement de l'IQ Gateway Metered doivent être
effectués uniquement par du personnel qualifié.
DANGER : Risque d'électrocution. Risque d'incendie. Ne raccordez pas
les bornes ou les borniers inutilisés de l'IQ Gateway Metered.
⚠
AVERTISSEMENT : avant d'installer ou d'utiliser l'IQ Gateway Metered,
lisez toutes les instructions et tous les avertissements présents dans
la description technique et sur l'IQ Gateway Metered.
⚠
AVERTISSEMENT : Risque d'endommagement de l'équipement. Si
vous installez l'IQ Gateway Metered dans un boîtier, choisissez un lieu
d'installation où la température ambiante n'excède pas 46 ºC.
✓
REMARQUE : N'installez pas les transformateurs dans un coffret où ils
prendraient plus de 75 % de l'espace de câblage, ou référez-vous à la
réglementation locale.
✓
REMARQUE : Les installations électriques doivent être réalisées
conformément aux normes nationales ou locales en vigueur.
✓
REMARQUE : Pour assurer une fiabilité optimale et satisfaire aux
exigences de la garantie, l'Enphase IQ Gateway Metered doit être ins-
tallée en respectant les instructions fournies dans le présent manuel.
Détails du module sans fil :
Type de module : module Wi-Fi et Bluetooth WG7837V0 13,4 x 13,3 mm,
LGA-100
Bande de fréquence : 2,4 GHz et 5,0 GHz
Puissance maximale transmise : 20dBm
Code du lot : 213281G
© 2022 Enphase Energy. Tous droits réservés. En-
phase, le logo Enphase, Enphase IQ Gateway Metered,
IQ Gateway, IQ Combiner, IQ Microinverter, Enphase
Installer App, Enphase Installer Platform et les autres
marques de commerce ou noms de service sont des
marques commerciales d'Enphase Energy, Inc. Données
sujettes à modification. Rev05-01-09-2022
Enphase Energy NL B.V, Het Zuiderkruis 65, 5215 MV's
- Hertogenbosch, Pays-Bas, tél. +31 73 3035859
https://enphase.com/
Assistance clientèle d'Enphase :
contact/support
(Modèle ENV-S-WM-230)
GUIDE D'INSTALLATION RAPIDE
Installation de l'Enphase IQ Gateway Metered
Pour installer la passerelle Enphase IQ Gateway Metered™ avec un compteur intégré, lisez et suivez tous les avertissements et
toutes les instructions de ce guide et du Manuel d'installation et d'utilisation Enphase IQ Gateway Metered à l'adresse :
com/contact/support . Les avertissements de sécurité sont énumérés au dos de ce guide.
Fonctionnement
Application
Enphase Ins-
taller
Micro-onduleurs
IQ Gateway Metered
Tableau de
Vers Internet
répartition
Routeur
COURANTS PORTEURS COMMUNICATIONS
EN LIGNE RÉSEAU

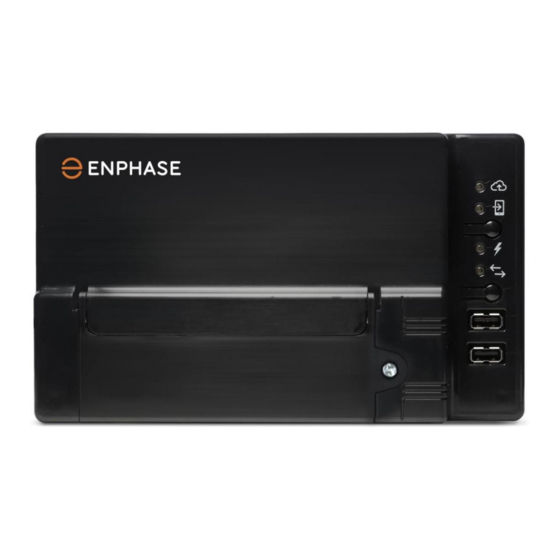

Affichage et commandes de
l'IQ Gateway Metered
Suivez la progression de l'installation du système à l'aide de l'application mobile
.
Enphase Installer App™ Les voyants de l'IQ Gateway Metered sont allumés en
vert fixe lorsqu'une fonction est activée ou s'exécute correctement ; ils clignotent
lorsqu'une opération est en cours, ou ils sont allumés en orange fixe lorsqu'un
dépannage est nécessaire à l'aide de l'Installer App. Pour connaître la significa-
a
tion de l'état des voyants, consultez la section Dépannage .
Voyant de communication réseau
Vert quand l'IQ Gateway Metered
est connectée à l'Enphase Installer
App.
Voyant du mode AP
Vert quand le réseau Wi-Fi AP de
l'IQ Gateway est disponible.
bouton du mode AP
Appuyez sur ce bouton pour activer le
mode AP de l'IQ Gateway
en vue d'une connexion à un périphérique
mobile.
Maintenez-le enfoncé pendant 5 se-
condes pour démarrer la connexion WPS
à un routeur.
Voyant de production d'électricité
Vert quand les micro-onduleurs
Application
produisent de l'électricité.
Enphase Installer
Voyant de communication de l'appareil
Vert quand les périphériques
communiquent avec l'IQ Gateway Metered.
Bouton Recherche de périphériques
Appuyez sur ce bouton pour démarrer/arrêter
une recherche de 15 minutes des périphériques
présents sur la ligne électrique.
https://enphase.
PRÉPARATION
A ) Téléchargez la dernière version de l'application mo-
bile Enphase Installer App et démarrez-la pour vous
connecter à votre compte Enphase Installer App. Grâce
à cette application, vous pouvez vous connecter à
l'IQ Gateway Metered pour suivre la progression de l'ins-
tallation du système. Pour télécharger l'application, rendez-vous sur
http://enphase.com/toolkit ou scannez le code QR sur la droite.
B ) Vérifiez que l'emballage contient les composants suivants :
La passerelle Enphase IQ Gateway Metered
•
Deux transformateurs de courant (TC) ouvrants pour mesurer la
•
production et la consommation
une longueur de rail DIN pour le montage;
•
Le Guide d'installation rapide (ce document)
•
C ) Vérifiez que le tableau de répartition électrique dispose de suffisam-
ment d'espace pour installer les TC. Ne pas installer les TC dans un
coffret où ils prendraient plus de 75 % de l'espace de câblage.
D ) Installez l'IQ Gateway Metered dans un boîtier non métallique IP54
ou supérieur, équipé d'un système d'ancrage des conduits lorsque
vous l'installez à l'extérieur. Ne percez pas de trous sur le haut
du boîtier ou tout autre endroit où l'humidité pourrait entrer. Les
boîtiers métalliques peuvent nuire à la puissance du signal Wi-Fi.
Utilisez un boîtier d'indice de protection adapté si vous installez
l'IQ Gateway Metered à l'intérieur.
E ) Si vous installez l'IQ Gateway Metered dans une application polypha-
sée, assurez-vous de disposer des éléments suivants :
• Des transformateurs de courant supplémentaires (CT-100-SPLIT)
pour les installations polyphasées. Assurez-vous de disposer d'un
transformateur pour chaque phase surveillée, à la fois pour la
production et la consommation.
• Un coupleur de phase. Si vous l'installez sur un site triphasé, instal-
lez un coupleur de phase côté charge du dispositif de protection
contre les surintensités. Consultez le dossier technique sur le
couplage des phases adapté à votre pays, disponible sur le site
https://enphase.com/contact/support. Consultez le Support client
Enphase pour connaître les appareils compatibles.
F ) Décidez de quelle manière connecter l'IQ Gateway Metered à Inter-
net : via le Wi-Fi, un modem Enphase Mobile Connect ou un câble
Ethernet.
G ) Assurez-vous de disposer des éléments facultatifs suivants, le cas
échéant :
Un modem Enphase Mobile Connect™ (commandez CELLMO-
•
DEM-02)
Un ensemble de ponts Ethernet par courant porteur en ligne (CPL)
•
avec câbles Ethernet [commandez EPLC-02 (EU), EPLC-03 (UK) ou
EPLC-04 (AU/NZ)]
Un câble Ethernet (câble paire torsadée [UTP]; 802.3, Cat5E ou
•
Cat6). N'utilisez pas de câble à paire torsadée blindée (STP).
H ) Installez le système photovoltaïque comme indiqué dans les guides
d'installation.
I ) Si un système photovoltaïque Enphase est ou doit être installé sur le
site, créez un plan de calepinage papier pour enregistrer les numéros
de série et les positions des périphériques dans le champ. Vous
pourrez scanner ce plan ultérieurement à l'aide de l'Enphase Installer
App et de votre périphérique mobile.
De même que pour les micro-onduleurs (et les batteries AC
•
Enphase, si elles sont installées), retirez l'étiquette amovible collée
sous l'IQ Gateway Metered et placez-la sur le plan de calepinage
papier.
Gardez toujours une copie du plan d'installation pour vos archives.
•
REMARQUE : si nécessaire, un plan de calepinage est disponible en
complément de tout Guide d'installation rapide de micro-onduleur
Enphase.
