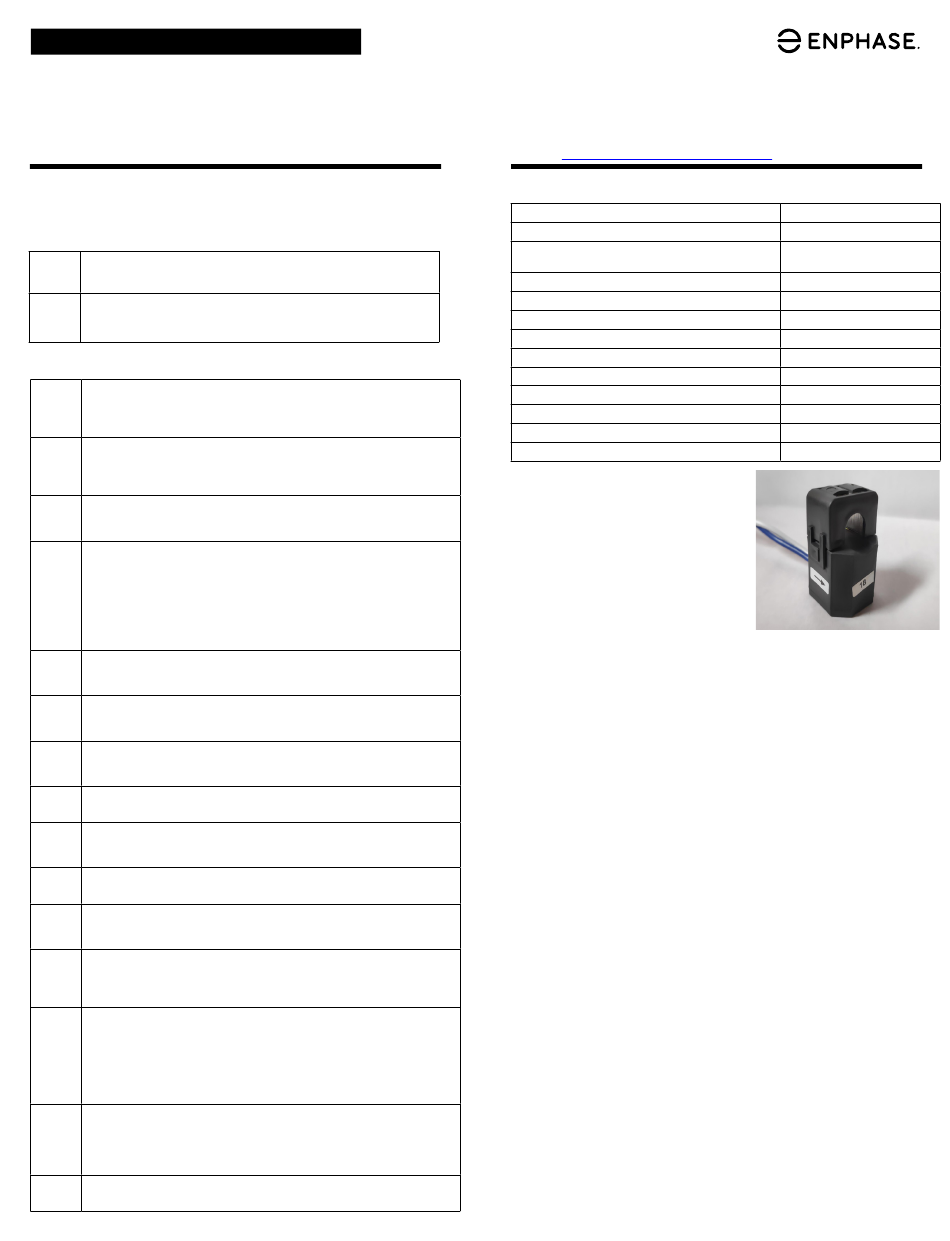

MANUEL D'INSTALLATION
Installation de l'Enphase CT-100-SPLIT-ROW
La passerelle Enphase IQ Gateway utilise un ensemble de trois transformateurs de courant ouvrants de 100 A chacun pour le suivi de la production et de la
consommation. Les mesures sont d'une précision de l'ordre de 1 %. Lisez et respectez tous les avertissements et toutes les consignes du présent manuel
ainsi que du Guide d'installation rapide inclus avec votre IQ Gateway et disponible à l'adresse https://enphase.com/contact/support.
SÉCURITÉ
SYMBOLES DE SÉCURITÉ ET D'ALERTE
DANGER : Indique une situation dangereuse qui, si elle n'est pas
+
évitée, pourrait entraîner la mort ou des blessures graves.
✓
REMARQUE : Signale des informations particulièrement im-
portantes pour le fonctionnement optimal du système. Suivez
attentivement les instructions.
CONSIGNES DE SÉCURITÉ
DANGER : Afin de réduire le risque d'électrocution, ouvrez ou décon-
+
nectez toujours le circuit du système (ou du service) de distribution
électrique du bâtiment avant toute installation ou tout entretien de
transformateurs de courant.
DANGER : Risque d'électrocution! N'installez jamais de transforma-
+
teur de courant lorsque le circuit est sous tension. Installez toujours
les câbles du transformateur de courant dans les borniers avant de
mettre le circuit mesuré sous tension.
DANGER : La protection offerte par l'équipement peut ne pas fonc-
+
tionner correctement si celui-ci est utilisé d'une manière non indiquée
par Enphase Energy.
DANGER : Risque d'électrocution. Notez que l'installation de cet
+
équipement présente un risque d'électrocution. Si vous câblez l'IQ IQ
Gateway, mettez hors tension le tableau de distribution principal
avant de commencer le câblage. Si le sous-panneau ne peut pas être
mis hors tension, un électricien qualifié peut installer en toute sécu-
rité les transformateurs de courant comme indiqué, en s'assurant de
connecter les câbles, puis de placer les transformateurs autour de
chaque câble avant de verrouiller.
DANGER : Risque d'électrocution. Risque d'incendie. Le dépannage,
+
l'installation ou le remplacement des transformateurs de courant
doivent être effectués uniquement par du personnel qualifié.
✓
REMARQUE : En raison des différences de conception des tableaux
de répartition et des arrivées d'alimentation du réseau, la place peut
parfois manquer pour installer des transformateurs de courant.
✓
REMARQUE : N'installez pas de transformateurs de courant dans un
tableau de répartition où ils prendraient plus de 75 % de l'espace de
câblage.
✓
REMARQUE : Les installations électriques doivent être réalisées
conformément aux normes nationales ou locales en vigueur.
✓
REMARQUE : Limitez l'installation des transformateurs de courant
dans les zones où ils risqueraient de bloquer les bouches de ventila-
tion ou dans une zone de ventilation du disjoncteur anti-arcs.
✓
REMARQUE : Non adaptés aux méthodes de câblage de classe 2 et
non prévus pour être connectés à des équipements de classe 2.
✓
REMARQUE : Verrouillez les conducteurs des transformateurs de
courant et d'acheminement de manière à ce qu'ils ne soient pas en
contact direct avec les bornes ou les câbles bus sous tension.
✓
REMARQUE : Lorsque vous câblez l'IQ Gateway pour mesurer la
production et la consommation, assurez-vous d'installer les transfor-
mateurs en suivant à la lettre les consignes d'installation pour votre
application.
✓
REMARQUE : Quand vous installez des transformateurs de courant, il
est important de les faire correspondre avec les phases de détection
de tension. Assurez-vous de repérer correctement les trois phases
CA à trois endroits : l'alimentation du tableau électrique principal, l'IQ
Gateway et le disjoncteur de production photovoltaïque. La couleur
des câbles ne permet pas toujours de repérer les phases 1, 2 et 3. En
cas de doute, utilisez un multimètre pour vérifier.
✓
REMARQUE : N'utilisez que des conducteurs de phase dans le trans-
formateur de courant. Le transformateur de courant peut accueillir
plusieurs conducteurs actifs. Vous pouvez faire passer plusieurs
conducteurs dans le transformateur, à condition qu'ils soient tous sur
la même phase et passent par l'ouverture du transformateur.
✓
REMARQUE : Usage intérieur uniquement.
Modèle : CT-100-SPLIT-ROW
SPÉCIFICATIONS
SPÉCIFICATIONS
Type de panneau CT
Précision du transformateur de courant (marge
d'erreur)
Courant primaire maximal
Rapport des nombres de tours
Dimensions (en mm)
Ouverture
Taille maximale de conducteur prise en charge
Longueur du câble du TC
Tension primaire
Fréquence
Température de fonctionnement
Conformité
INSTALLATION
Pour en savoir plus, consultez les conseils au
verso de ce document. Consultez également
le Guide d'installation rapide IQ Gateway.
Préparation
A ) Si ce n'est pas déjà fait, mettez le tableau
électrique de la maison et le système
photovoltaïque hors tension.
Installation des transformateurs de courant
à des fins de suivi de la production
A ) Consultez le schéma au verso de ce document pour le câblage.
B ) Identifiez la flèche sur l'étiquette du transformateur de courant et assu-
rez-vous que les câbles du réseau AC demeurent hors tension jusqu'à
ce que les câbles du transformateur de courant soient vissés dans les
borniers.
Pour surveiller la production au niveau de la phase 1 :
- Connectez le fil blanc sur la borne « I1• » et le fil bleu sur la borne « I1 ».
- Clipsez le transformateur de courant sur la phase 1 active du circuit de production
photovoltaïque, avec la flèche orientée vers la charge (s'éloignant du champ PV).
• Pour surveiller la production au niveau de la phase 2 :
- Connectez le fil blanc sur la borne « I2• » et le fil bleu sur la borne « I2 ».
- Clipsez le transformateur de courant sur la phase 2 active du circuit de production
photovoltaïque, avec la flèche orientée vers la charge (s'éloignant du champ PV).
• Pour surveiller la production au niveau de la phase 3 :
- Connectez le fil blanc sur la borne « I3• » et le fil bleu sur la borne « I3 ».
- Clipsez le transformateur de courant sur la phase 3 active du circuit de production
photovoltaïque, avec la flèche orientée vers la charge (s'éloignant du champ PV).
• Serrez tous les raccordements à 0,56 Nm.
Installation des transformateurs de courant à des fins de suivi de la consom-
mation
A ) Consultez le schéma au verso de ce document pour le câblage.
B ) Installez les transformateurs de courants de consommation sur les phases
actives au besoin :
Identifiez la flèche sur l'étiquette du transformateur de courant.
•
Assurez-vous que les câbles du réseau AC soient hors tension jusqu'à
•
ce que vous ayez vissé les câbles du transformateur de courant dans les
borniers.
Pour surveiller la consommation au niveau de la phase 1 :
- Connectez le fil blanc sur la borne « I1• » et le « I1 » sur la borne « C1 » bleue.
- Passez le transformateur de courant autour de la phase 1 de l'alimentation
principale. Lorsque le transformateur de courant de consommation est sur le
conducteur de la phase 1, la flèche doit être orientée vers la charge (s'éloignant du
réseau).
CT-100-SPLIT-ROW
Ouvrant
<1 %
100 A
2 500
40,1 x 26,4 x 26,7
9,8 mm de diamètre
16 mm²
4 mm
250VAC
50-60 Hz
-40 à 85 degrés Celsius
Conforme CE, RoHS
