Avantages des composants à haute disponibilité
6.3 Liaisons de communication

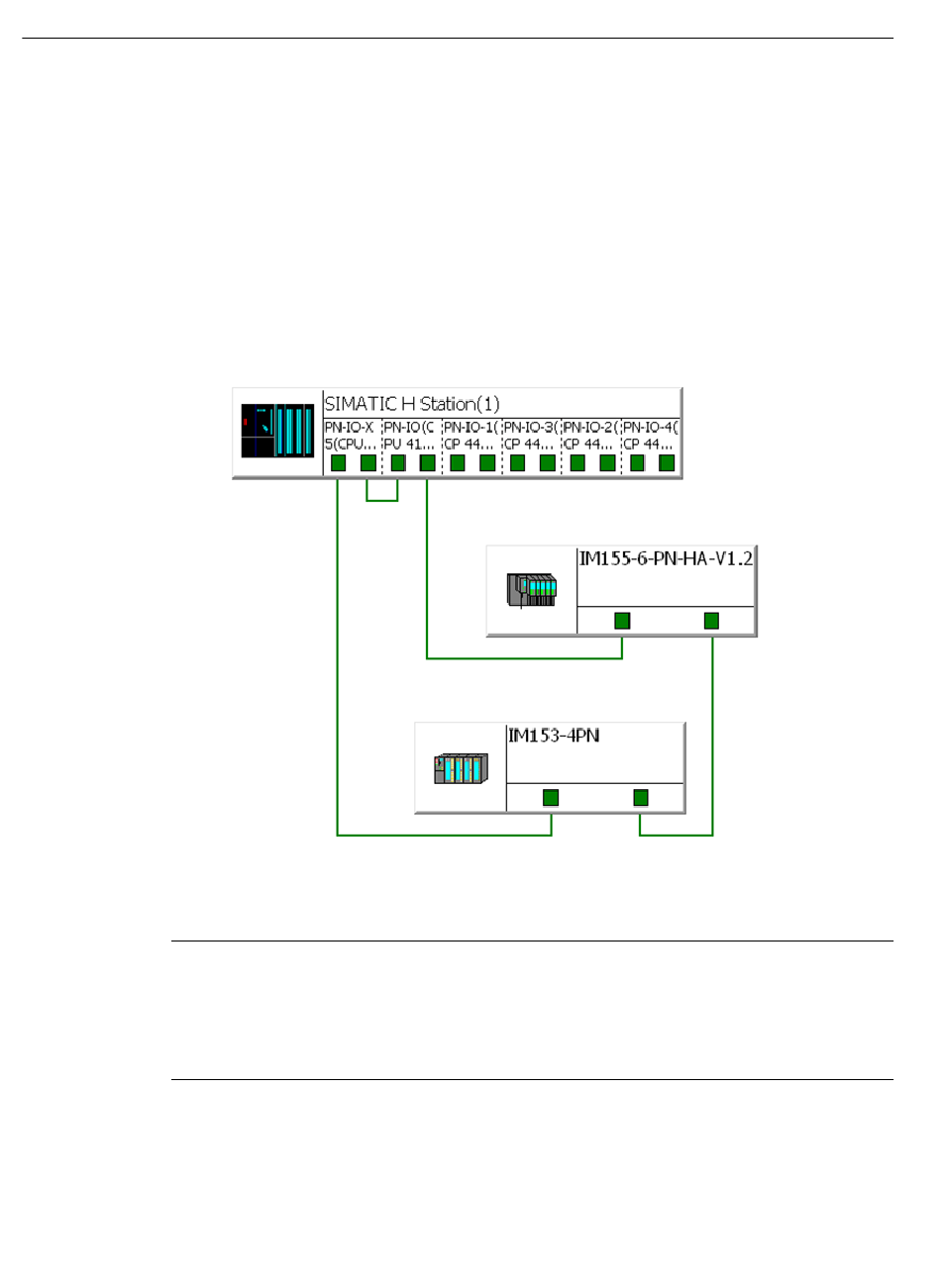

3. Choisissez l'onglet "Affichage graphique".
Remarque :
Les objets représentés peuvent être déplacés. Servez-vous de l'affichage en miniature pour
choisir la vue détaillée représentée. Disposez dans le système les objets en fonction de l'ordre
des câbles.
4. Reliez par glisser-déplacer les périphéries des modules compatibles PROFINET (CPU) et des
coupleurs (carrés verts) en fonction de l'ordre des câbles dans le système. Chemin de liaison
pour une interface du module compatible PROFINET :
Du port1 > en passant par les coupleurs de la périphérie décentralisée > jusqu'au port 2
Dans l'onglet "Vue sous forme de tableau", vous pouvez effectuer d'autres configurations
spécifiques au système. Pour plus d'informations à ce sujet, référez-vous à l'aide en ligne de
la boîte de dialogue.
Configuration de la gestion de domaine dans HW Config
Remarque
Redondance de média
Un seul anneau MRP peut être exploité sur une interface PROFINET.
Si vous exploitez plusieurs anneaux MRP avec plusieurs interfaces PROFINET sur une CPU, vous
ne devez pas les connecter entre eux.
