10 Description des fonctions
SMA Solar Technology AG

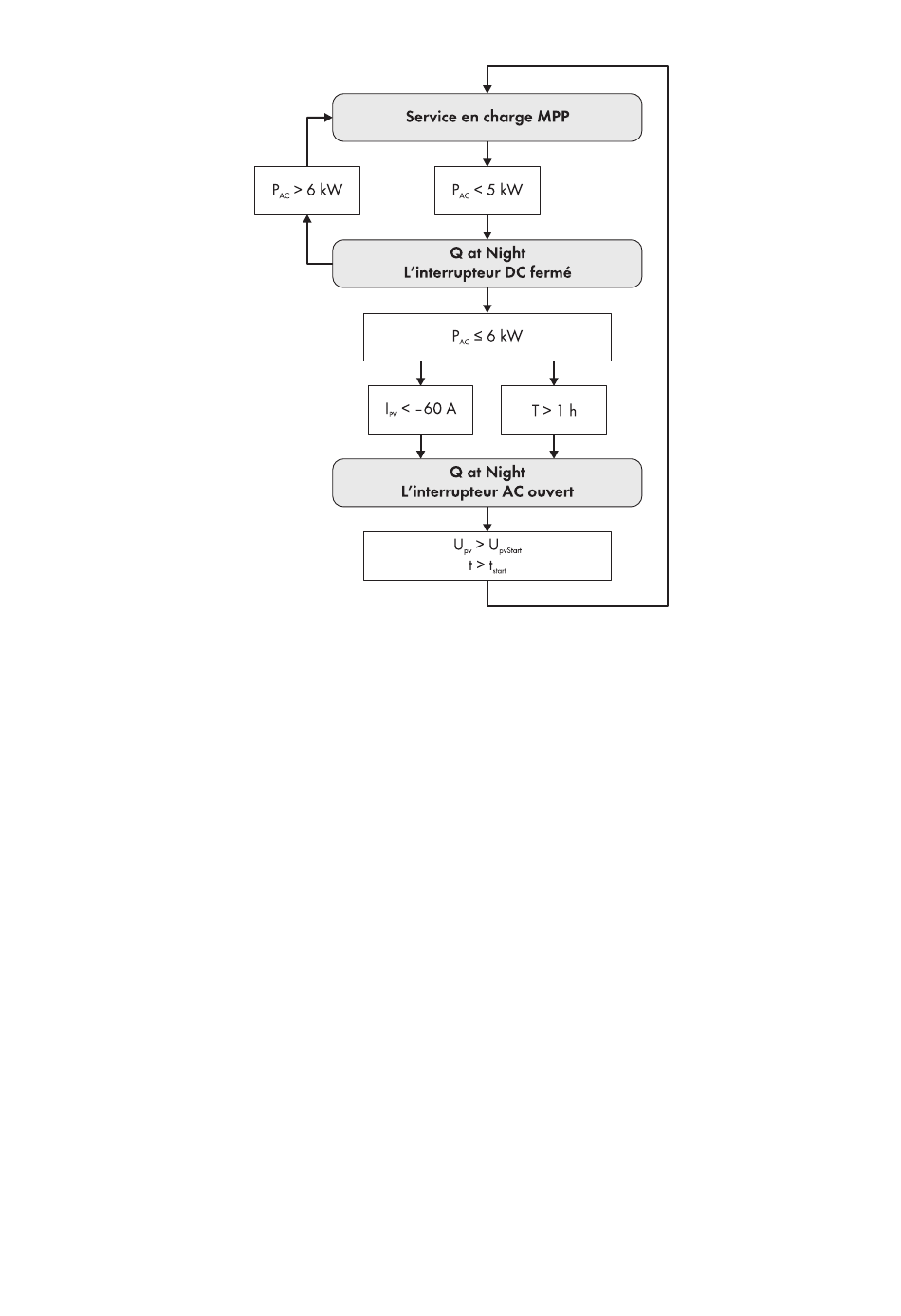

Figure 16 : Organigramme des états de fonctionnement de l'onduleur en fonctionnement « Q at Night »
Si la puissance AC de l'onduleur produite est inférieure à 5 kW, l'onduleur bascule du mode d'injection au mode
« Q at Night ». L'onduleur injecte la puissance réactive selon les paramètres réglés. Comme cet état peut se produire
aussi de jour, l'interrupteur DC reste d'abord fermé pour éviter des commutations inutiles. Si l'onduleur se trouve
pendant une heure dans le mode « Q at Night » ou que le courant continu devient inférieur à –60 A, l'interrupteur DC
s'ouvre. L'onduleur continue à injecter de la puissance réactive dans le réseau.
Si l'injection de la puissance réactive est coupée en raison d'une erreur de réseau et le dispositif d'interruption AC a
été ouvert alors que l'interrupteur DC est ouvert, le circuit DC est d'abord préchargé. Cela réduit la charge des
composants électroniques. Ce processus nécessite moins d'une minute. Quand le circuit DC est suffisamment
préchargé, le dispositif d'interruption AC se ferme et l'onduleur surveille les limites du réseau. Si toutes les conditions
pour l'injection sont remplies, l'onduleur commence de nouveau à injecter de la puissance réactive au bout
d'une minute.
Pendant qu'il injecte de la puissance réactive, l'onduleur surveille si les conditions pour l'injection de la puissance
active sont remplies. Si les conditions pour l'injection sont remplies, l'onduleur ferme l'interrupteur DC et passe en mode
d'injection. Pour protéger le générateur photovoltaïque, l'intensité du courant de retour dans le paramètre
QoDInvCurPv est réglée en usine sur −60 A. La valeur doit être ajustée en fonction du courant de retour maximal
autorisé du générateur photovoltaïque.
10.1.7 Mise à l'arrêt
L'onduleur se trouve dans l'état de fonctionnement « Mise à l'arrêt ». Fonctionnement s'affiche sur l'écran tactile.
Lorsque l'interrupteur à clé a été mis en position Stop, l'onduleur passe à l'état de fonctionnement « Stop ». Le
dispositif d'interruption AC et l'interrupteur DC s'ouvrent automatiquement. Lorsque l'onduleur est mis à l'arrêt, car les
conditions d'injection dans le réseau ne sont plus remplies, il passe alors à l'état de fonctionnement « Surveillance du
réseau ».
Manuel d'utilisation
SCCPXT-BA-E7-fr-55
