10 Description des fonctions
Si l'une des erreurs 3501 ‒ Insulation failure, 3504 ‒ Insulation failure ignored ou 3601 ‒
Warning insulation failure s'affiche au bout d'environ 5 minutes, l'isolement est défectueux. Dans ce cas, des
personnes qualifiées doivent vérifier l'isolement, effectuer, le cas échéant, les réparations nécessaires et acquitter
l'erreur.
Contrôleur d'isolement utilisé
La surveillance d'isolement utilisée est l'A‑ISOMETER iso‑PV 1685 de la société Bender GmbH & Co. KG.
10.2.3.6 Remote GFDI et contrôleur d'isolement
L'option « Remote GFDI et surveillance d'isolement » permet d'éliminer automatiquement des erreurs survenant
pendant le fonctionnement, de supprimer la mise à la terre du générateur photovoltaïque pendant un court moment et
de contrôler l'isolement au moyen du contrôleur d'isolement intégré.

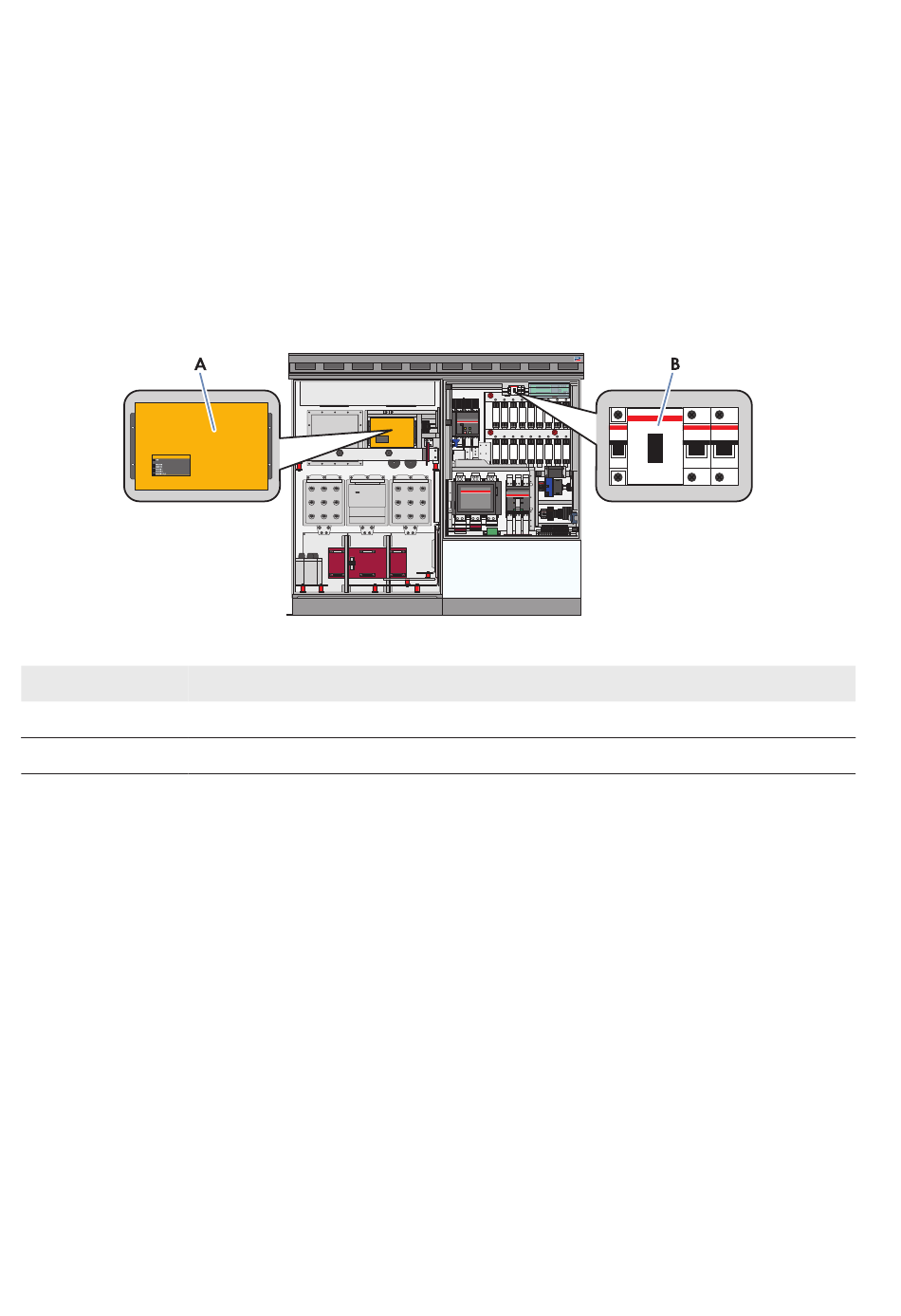

Figure 23 : Remote GFDI et contrôleur d'isolement
Position
A
B
Lorsque le Remote GFDI est fermé, le générateur photovoltaïque est mis à la terre. La résistance d'isolement ne peut
pas être déterminée dans cet état. Si le Remote GFDI se déclenche, le système part tout d'abord du principe qu'il s'agit
d'un défaut temporaire, puis le Remote GFDI se ferme de nouveau via le moteur après un temps d'attente. Pour la
fermeture du Remote GFDI déclenché, aucune commande d'enclenchement extérieure n'est nécessaire. L'onduleur
peut retourner en mode d'injection après un certain temps d'attente.
Avec le réglage par défaut de l'onduleur, le logiciel effectue jusqu'à trois tentatives d'activation par jour avec le
Remote GFDI.
Si le Remote GFDI se déclenche plusieurs jours de suite, le logiciel présume une « erreur d'isolement permanente » et
l'onduleur n'est plus activé. Dans ce cas, des personnes qualifiées doivent vérifier l'isolement, effectuer, le cas échéant,
les réparations nécessaires et acquitter l'erreur.
Lorsque le Remote GFDI est ouvert, la mise à la terre est supprimée. Le contrôleur d'isolement détermine en
permanence la résistance d'isolement dans cet état. Dans l'état de fonctionnement « Service en charge MPP », la
résistance d'isolement de tout le système, du générateur photovoltaïque au transformateur moyenne tension, est
détectée. Si l'onduleur se trouve dans l'état de fonctionnement « Surveillance du réseau », seule la résistance
d'isolement du générateur photovoltaïque à l'onduleur est détectée.
Il est conseillé de réaliser la surveillance d'isolement à l'état de fonctionnement « Service en charge MPP ». Par ce
moyen, tous les composants de l'installation sont détectés lors de la mesure de l'isolement.
100
SCCPXT-BA-E7-fr-55
Désignation
Contrôleur d'isolement
Remote GFDI
SMA Solar Technology AG
Manuel d'utilisation
