Raccordement d'entraînements SMI LoVo
(OUT borne 7 )
16 moteurs maximum
puissance totale de 3600 VA maximum
(fusible hors lot).
Section des câbles de moteur mesurée selon le
courant total de tous les moteurs.
Ligne d'alimentation
230 V CA/50 Hz/16 A
3x1,5mm²
* Avec résistance de
pull-up activable
Tous les câbles de boutons-poussoirs
JY(St)Y 2×2×0,8 mm ∅
longueur de câble max. de 100 m

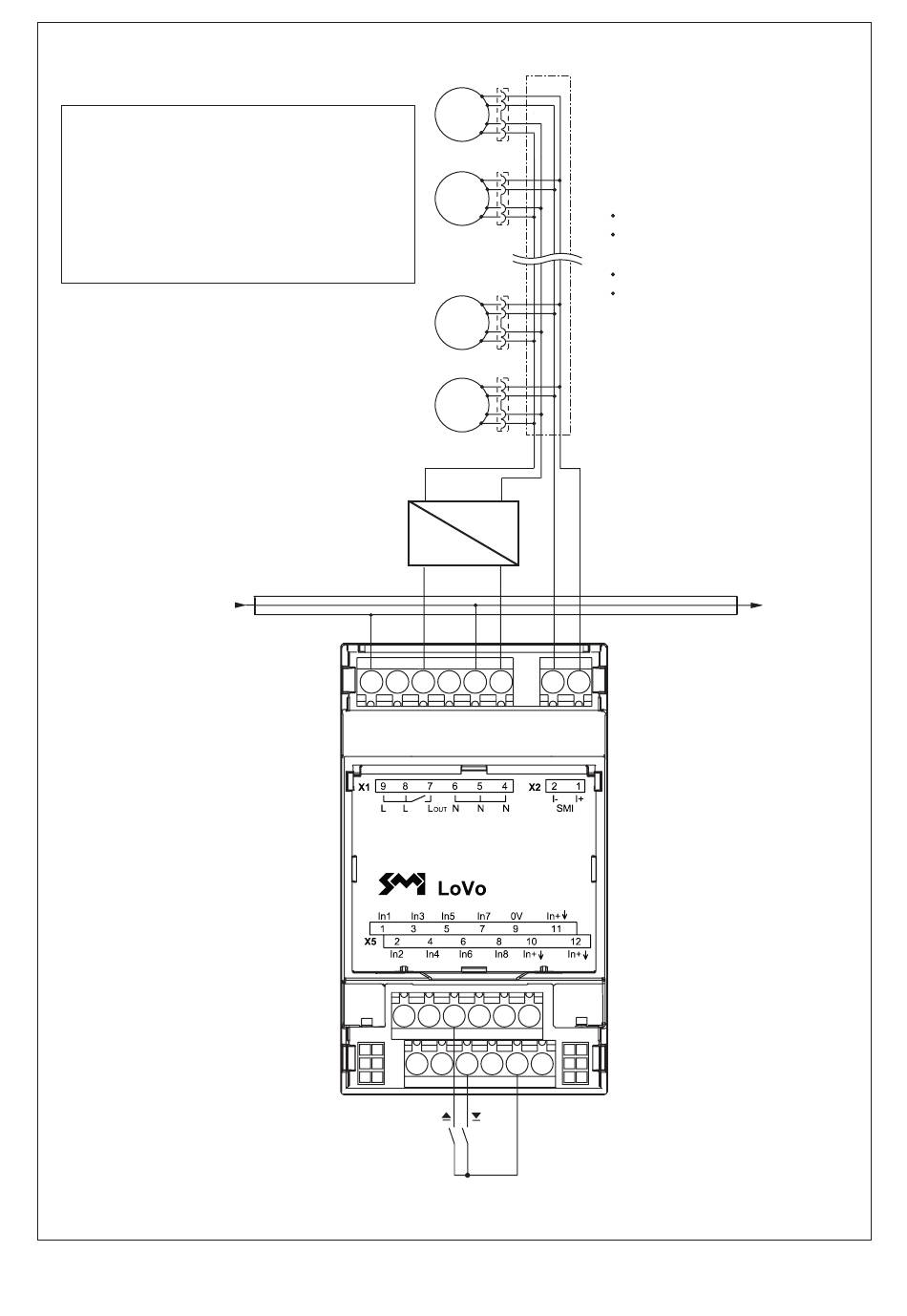

Fig. 6
Exemple de connexion BAline MIO 16MDC SMI LoVo 8I: max. 16 moteurs
warema_2033562_alhb_fr_v3•2023-05-01
CA
230 V
PE
N
L
8
7
9
BAline
MIO 16MDC SMI LoVo 8I
1 3 5 7 9 11
2 4 6 8 10 12
Répartiteur
I+
M
I-
Moteur 16
SMI
0V
24V
I+
M
I-
Moteur 15
SMI
0V
24V
I+
M
I-
Moteur 2
SMI
0V
24V
I+
M
I-
Moteur 1
SMI
0V
24V
CC
24 V
I-
I+
4
2
1
6
5
X5
PE
Vers d'autres
N
L
composants
Si des touches du type Dual
Button ou Triple Button sont
utilisées dans le projet BAline,
les touches doivent être
raccordées aux entrées MIO
directement consécutives.
Sous réserve de modifications techniques
5
