4. Montage et connectique
4.2. Déporter le capteur
Le module Yocto-VOC-V3 est conçu pour pouvoir être séparé en deux morceaux afin de vous
permettre de déporter le capteur. Vous pouvez les séparer en cassant simplement le circuit, mais
vous obtiendrez un meilleur résultat en utilisant une bonne paire de tenailles, ou une grosse pince
coupante. Une fois les deux sous-modules séparés vous pouvez poncer sans risque les parties qui
dépassent.
Le module Yocto-VOC-V3 est conçu pour pouvoir être séparé en deux parties...
Une fois les modules séparés vous allez devoir les recâbler. Plusieurs solutions s'offrent à vous.
Vous pouvez raccorder les sous-modules en soudant des fils électriques tout simples, mais vous
obtiendrez un meilleur résultat avec du cable nappe au pas 1.27 mm. Utilisez de préférence du cable
avec des conducteurs mono-brin plutôt que du multi-brin: les câbles mono-brin sont un peu moins
souples, mais nettement plus facile à souder.
Attention, les modules Yoctopuce sécables ont souvent des systèmes de connectique très
semblables. Cependant les sous-modules ne sont pas du tout compatibles entre modèles différents.
Si vous raccordez un sous module de votre Yocto-VOC-V3 à un autre type de module, par exemple
un Yocto-Meteo, cela ne marchera pas, et vous risquez fort d'endommager votre matériel.
4.3. Contraintes d'alimentation par USB
Bien que USB signifie Universal Serial BUS, les périphériques USB ne sont pas organisés
physiquement en bus mais en arbre, avec des connections point-à-point. Cela a des conséquences
en termes de distribution électrique: en simplifiant, chaque port USB doit alimenter électriquement
tous les périphériques qui lui sont directement ou indirectement connectés. Et USB impose des
limites.
En théorie, un port USB fournit 100mA, et peut lui fournir (à sa guise) jusqu'à 500mA si le
périphérique les réclame explicitement. Dans le cas d'un hub non-alimenté, il a droit à 100mA pour
lui-même et doit permettre à chacun de ses 4 ports d'utiliser 100mA au maximum. C'est tout, et c'est
pas beaucoup. Cela veut dire en particulier qu'en théorie, brancher deux hub USB non-alimentés en
cascade ne marche pas. Pour cascader des hubs USB, il faut utiliser des hubs USB alimentés, qui
offriront 500mA sur chaque port.
16

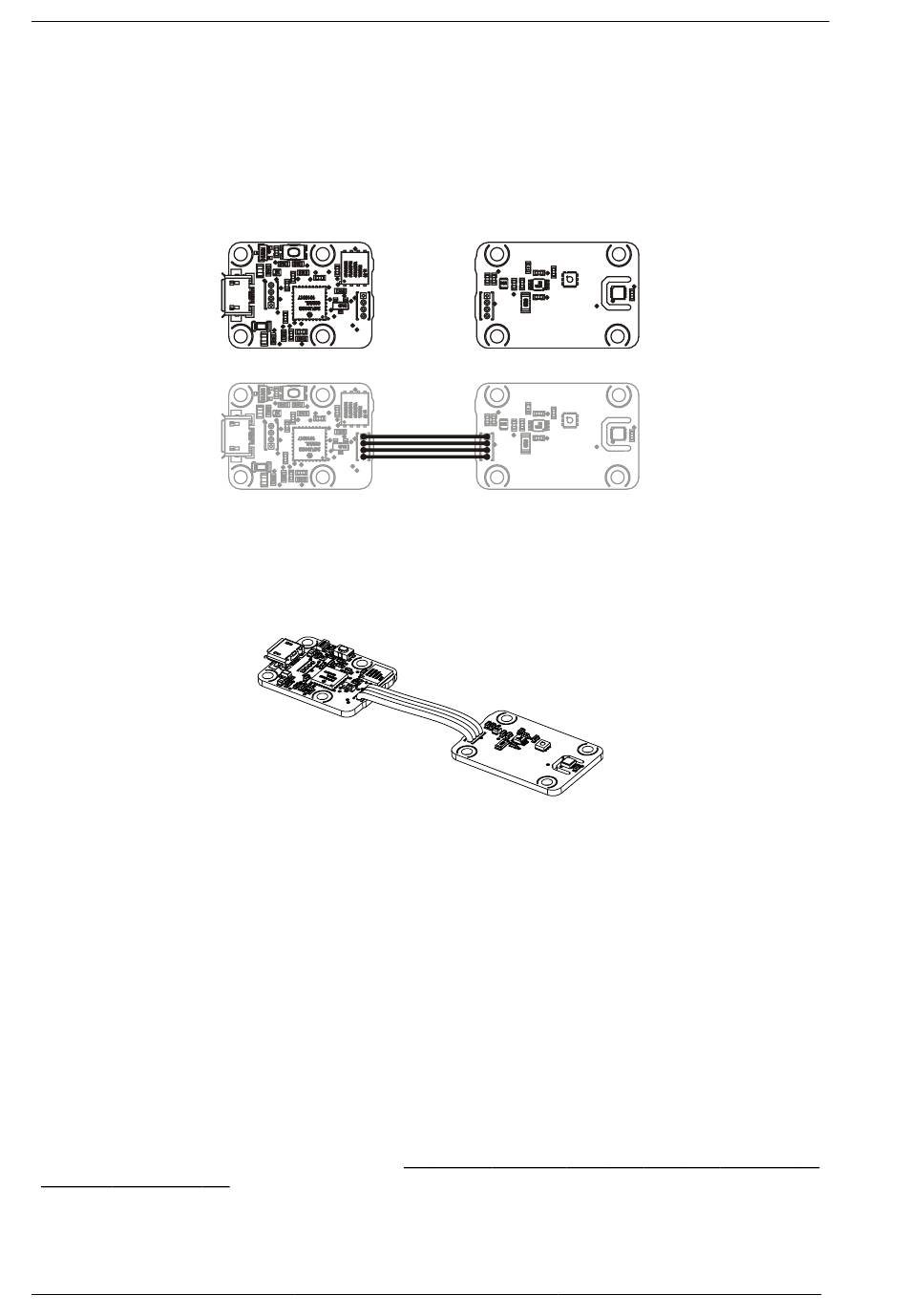

Câblage des sous modules une fois ceux-ci séparés.
Déport du capteur à l'aide de simple câble nappe.
