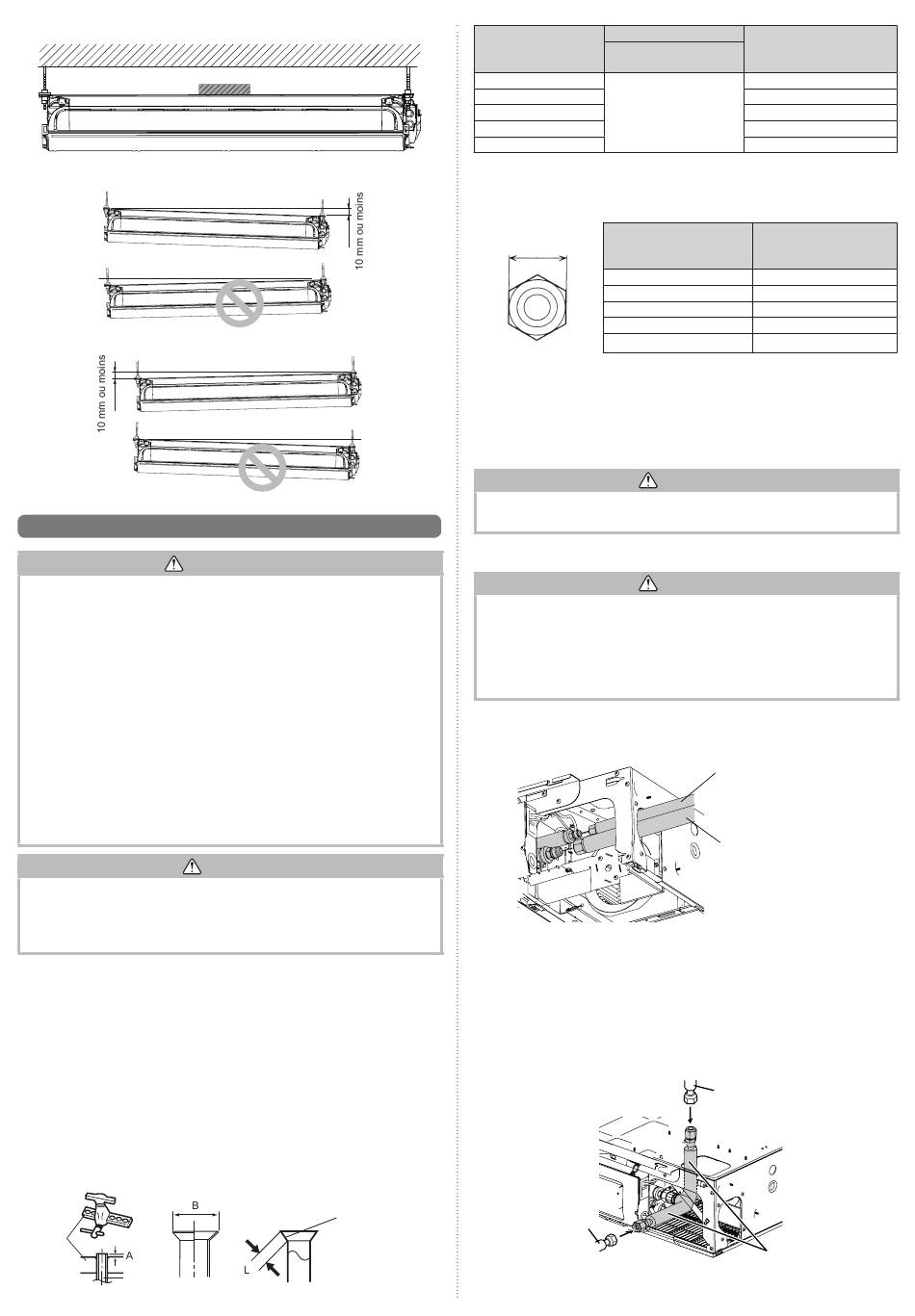

(1) Pour la vidange du côté droit
CORRECT
INTERDIT
(2) Pour la vidange du côté gauche
CORRECT
INTERDIT
3. 4. Installation de la tuyauterie
• Pendant l'installation, vérifiez que le tuyau de réfrigérant est correctement fixé avant
de mettre le compresseur en marche.
• Ne mettez pas le compresseur en marche si la tuyauterie de réfrigérant n'est pas
fixée correctement avec la vanne à 2 ou 3 voies ouverte. Ceci peut causer une
pression anormale dans le cycle de réfrigération entraînant une rupture et même
une blessure.
• Pendant l'opération de pompage, assurez-vous que le compresseur est éteint avant
de retirer la tuyauterie de réfrigérant.
• Ne retirez pas le tuyau de raccordement tant que le compresseur est en cours
de fonctionnement avec la vanne à 2 ou 3 voies ouverte. Ceci peut causer une
pression anormale dans le cycle de réfrigération entraînant une rupture et même
une blessure.
• Lors de l'installation et du déplacement du climatiseur, ne mélangez pas de
gaz autre que le réfrigérant spécifié R410A ou R32 pour entrer dans le cycle de
réfrigérant.
• Toute pénétration d'air ou de gaz dans le cycle de réfrigérant provoque une
élévation anormale de la pression, ainsi qu'une rupture, une blessure, etc.
• En cas de fuite de réfrigérant pendant l'installation, ventilez la zone. Si le réfrigérant
entre en contact avec une flamme, un gaz toxique est produit.
• Veillez attentivement à ce qu'aucune matière étrangère (huile, eau, etc.) ne puisse
pénétrer dans la tuyauterie des modèles utilisant le réfrigérant R410A ou R32.
Lorsque vous entreposez la tuyauterie, scellez-en soigneusement les extrémités en
les pinçant, en les fermant à l'aide de ruban adhésif, etc.
• Lors du brasage des tuyaux, veillez à purger avec du gaz azote sec.
3.4.1. Raccordement des tuyaux
■ Évasement
Utilisez le coupe-tuyau et l'outil d'évasement spéciaux conçus pour les conduites R410A
ou R32.
(1) À l'aide d'un coupe-tuyau, coupez le tuyau de raccordement à la longueur nécessaire.
(2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découpe ne puissent
pas pénétrer dans le tuyau, puis ébarbez le tuyau.
(3) Insérez l'écrou évasé (utilisez toujours celui joint aux unité(s) intérieure(s) et extérieure
respectivement) sur le tuyau et effectuez le traitement d'évasement à l'aide de l'outil
d'évasement. Utilisez l'outil d'évasement spécial pour R410A ou R32, ou l'outil d'éva-
sement conventionnel. L'utilisation d'autres écrous évasés risque de provoquer des
fuites de réfrigérant.
(4) Protégez les tuyaux en les pinçant ou à l'aide de ruban adhésif pour empêcher poussière,
saleté ou eau d'y pénétrer.
Matrice
Tuyau
Fr-8
Plafond
Niveau
AVERTISSEMENT
ATTENTION
Vérifiez si [L] est uniformément
évasé et n'est pas fissuré ou rayé.
Dimension A [mm]
Diamètre extérieur du
Outil d'évasement pour
tuyau [mm (po.)]
R32, de type à griffes
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
15,88 (5/8)
19,05 (3/4)
Lors de l'utilisation des outils d'évasement conventionnels pour évaser les tuyaux R32, la
dimension A doit être d'environ 0,5 mm de plus qu'indiqué dans le tableau (pour un éva-
sement avec les outils d'évasement pour R32) pour réaliser l'évasement spécifié. Utilisez
une jauge d'épaisseur pour mesurer la dimension A.
Diamètre extérieur du
Cote sur plat
REMARQUES : Les spécifications de l'écrou évasé sont conformes à ISO14903.
■ Cintrage de tuyaux
• Si vous cintrez les tuyaux à la main, veillez à ne pas les écraser.
• Ne cintrez pas les tuyaux à plus de 90 °.
• Le cintrage ou l'étirage répétés des tuyaux durcit le matériau et rend difficile tout cintrage
ou étirage ultérieur.
• Ne cintrez pas ni n'étirez les tuyaux plus de 3 fois.
• Pour ne pas rompre le tuyau, évitez tout cintrage trop prononcé.
• Un tuyau plié à plusieurs reprises au même endroit finit par se rompre.
■ Raccord à évasement
• Veillez à installer correctement le tuyau contre l'orifice de l'unité intérieure et de l'unité
extérieure. Si le centrage n'est pas correct, il sera impossible de bien serrer l'écrou
évasé Tout effort exagéré sur l'écrou évasé endommage le filetage.
• N'enlevez l'écrou évasé du tuyau de l'unité intérieure qu'immédiatement avant de
raccorder le tuyau de raccordement.
• N'utilisez pas d'huile minérale sur les parties évasées. Évitez toute pénétration d'huile
minérale dans le système, car cela réduirait la durée de vie des unités.
(1) Détachez les capuchons et les bouchons des tuyaux.
(2) Centrez le tuyau contre l'orifice de l'unité intérieure, puis vissez l'écrou évasé à la
main.
(3) Après avoir serré correctement l'écrou évasé à la main, maintenez le raccord latéral
du corps à l'aide d'une clé tricoise, puis serrez à l'aide d'une clé dynamométrique.
(Reportez-vous au tableau ci-dessous pour les couples de serrage de l'écrou évasé.)
(4) Pour les raccordement de 2 Tuyauterie supérieure et 3 Tuyauterie de droite, utilisez
le tuyau coudé (pièces en option).
• Lorsque le tuyau de raccordement pour le gaz est fixé, (fixez le tuyau de liquide de la
même manière)
Tuyau de raccordement
(Gaz)
3 Tuyauterie droite
Dimension B
9,1
13,2
0 à 0,5
16,6
19,7
24,0
Largeur sur plat de
tuyau
l'écrou évasé [mm]
[mm (po.)]
6,35 (1/4)
17
9,52 (3/8)
22
12,70 (1/2)
26
15,88 (5/8)
29
19,05 (3/4)
36
ATTENTION
ATTENTION
Tuyau de raccor-
dement (liquide)
Tuyau de raccorde-
ment (gaz)
2 Raccordement de tuyauterie
par le dessus
Tuyau de raccordement
(Gaz)
Unité intérieure (arrière)
Tuyau auxiliaire (tuyau de gaz)
(Pièces en option)
0
[mm]
-
0,4
