RMXCBA
UNITES ROOF TOP – VENTILATEURS AXIAUX

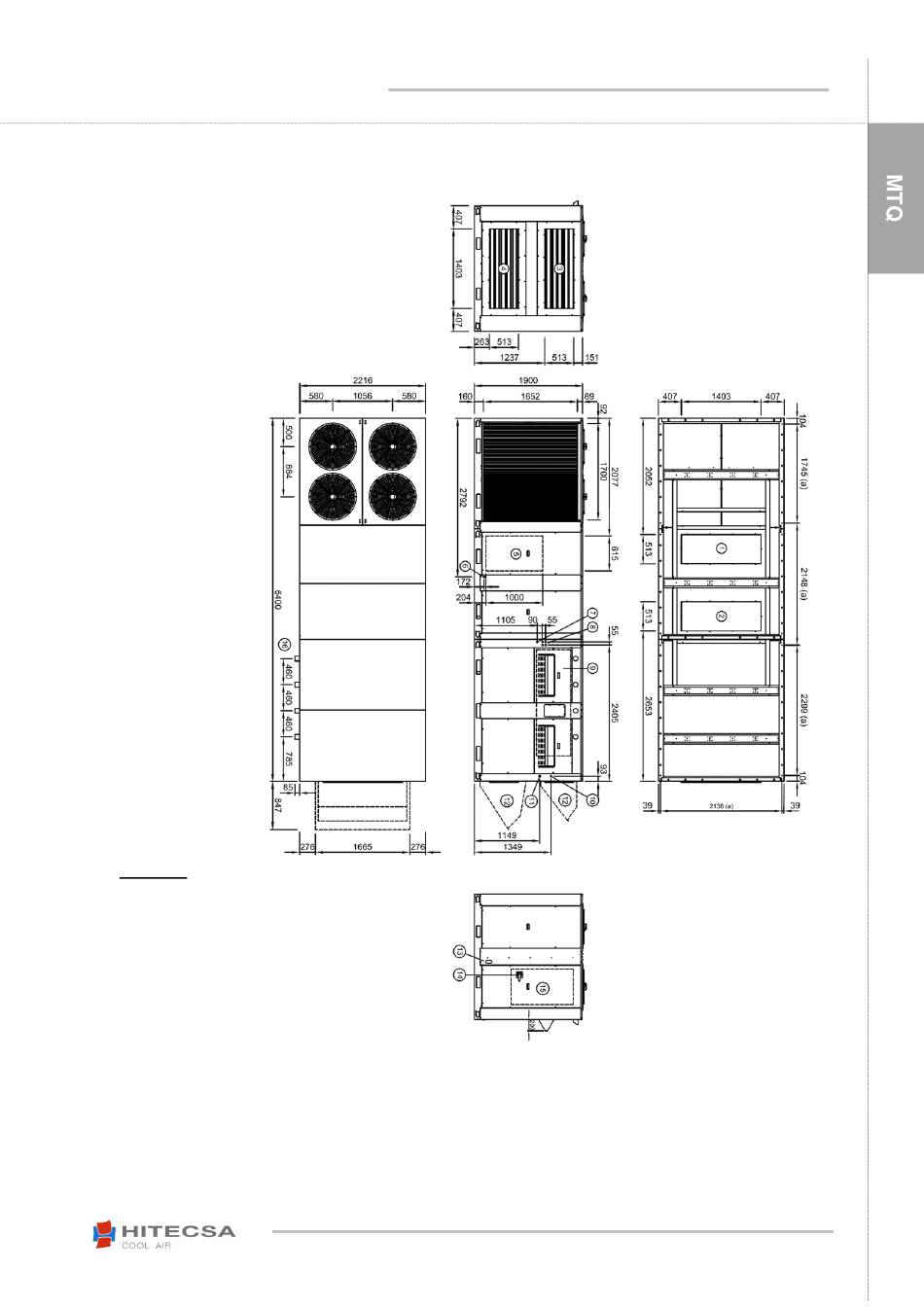

DIMENSIONS
MODULE MTQ + VRC
Modèles 4502.2 280kW
LEGENDE
1.
Soufflage
2.
Reprise
3.
Registres renouvellement air
4.
Registres extraction air
5.
Registre air optionnel
Evacuation des condensats Ø ¾"
6.
Sortie sécurité vanne eau Ø ¾"
7.
Evacuation condensats brûleur Ø ¾"
8.
9.
Brûleur
10. Raccord remplissage eau Ø ¾"
11. Entrée gaz Ø 1"
12. Protection anti-pluie
13. Alimentation électrique
14. Interrupteur général
15. Tableau électrique
16. Cheminée
(a) Points d'appui Ø 15
EDM_RMXCBA_1402.2a4502.2_207904_171210_FR
147
