Instructions de montage et de mise en service pour
®
ROBA
-guidestop Type 384_._ _0_ _
Frein pour rails profilés Taille 35 − 65
Type 3841._ _ 0 _._ construction courte
Presse-étoupe
(en option) à droite

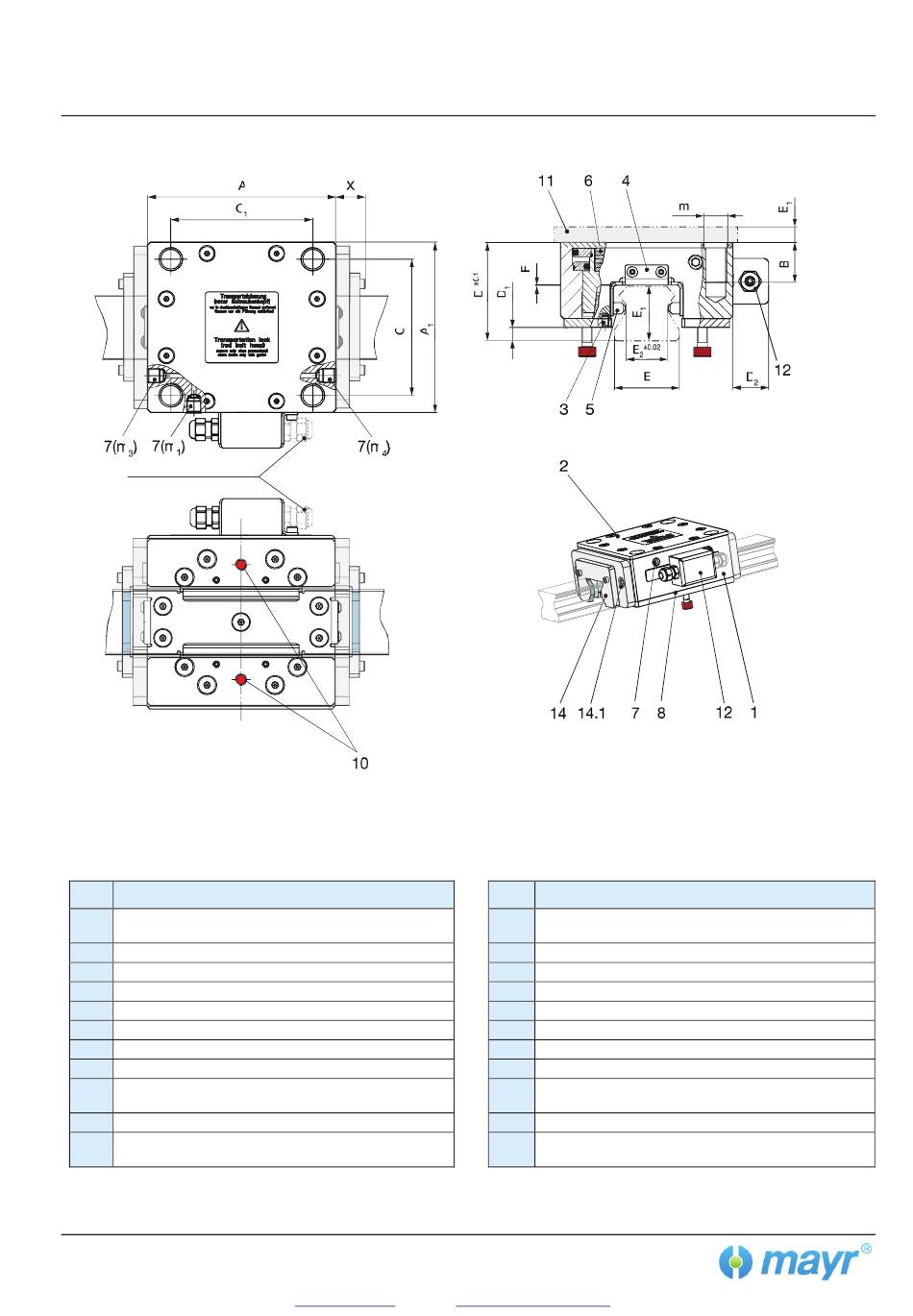

Fig. 2
4.4
Liste des pièces
(N'utilisez que des pièces originales mayr
Pos. Désignation
1
Boîtier du cylindre
2
Couvercle du cylindre
3
Vis de serrage à billes
4
Tôle de support
5
Mâchoire de frein
6
Rondelles Belleville
7
Raccord hydraulique
8
Couvercle
Bouchon fileté du raccord hydraulique (7)
9
(sans illustration)
10
Protection pour le transport
11
Flasque de montage côté client
21/10/2022 AM/GF/GC
Page 10 / 29
®
)
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tél. : +49 8341 804-0, Fax : +49 8341 804-421
www.mayr.com, e-mail :
public.mayr@mayr.com
Pos. Désignation
Contrôle de l'état de commutation
12
(selon les types)
12.1
Interrupteur de proximité
12.2
Ecrou hexagonal
12.3
Couvercle
12.4
Vis à tête cylindrique
12.5
Presse-étoupe
13
Plaque signalétique (non-illustrée)
14
Joint racleur (en option)
14.1
Vis de fixation du joint racleur
15
Raccord hydraulique, en haut (option)
Bouchon fileté du raccord hydraulique (15 /
16
option)
(B.384.FR)
