5 APPLICATION – INTERFACE – DOCUMENTATION
5.9.1

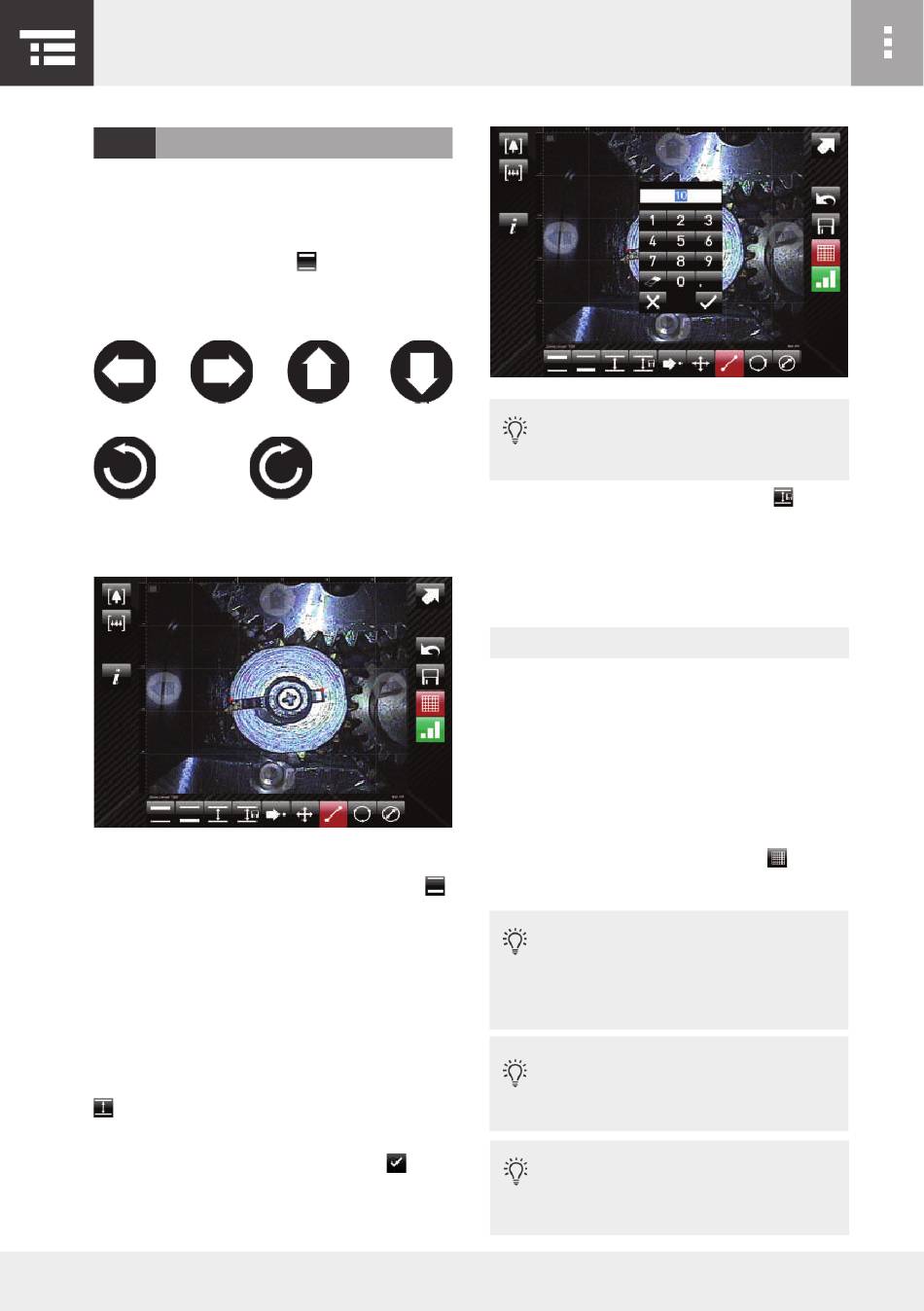

RégLAgEs D'éCHELLE
Avant de commencer une mesure, vous devez d'ab-
ord définir une échelle. Procédez ainsi:
Définir la ligne de référence 1
dans l'image d'inspection à un objet avec des dimen-
sions connues. Pour ce faire, utilisez les flèches
/
/
et boutons rotatifs.
ou
Vous pouvez aussi modifier la position de la ligne en
appuyant sur n'importe quel point de l'image.
Après avoir défini avec succès la ligne de référence 1,
appuyez sur la ligne de référence 2 (bouton 10)
Pour ajuster la ligne de référence 2, utilisez les flè-
ches et les boutons rotatifs ou définissez la position
en appuyant sur n'importe quel point de l'image en
direct.
Après avoir défini avec succès les deux lignes de ré-
férence, confirmez vos paramètres en appuyant sur
(bouton 11). Entrez la distance (millimètres) entre
les deux lignes de référence via le pavé numérique
et confirmez la référence en appuyant sur
(bouton 9, page 66)
ou
Enregistrez la référence en appuyant sur
Après avoir défini la référence, la qualité de référence
(bouton 8) est affichée.
Nous vous recommandons de répéter le processus
si la qualité de référence est affichée en jaune ou en
rouge.
Activer la grille auxiliaire en appuyant sur
.
auxiliaire correspond à l'échelle sélectionnée.
.
67
La référence est toujours définie dans
millimètres.
Rouge
Aucune mesure possible
Jaune
Résultats de mesure fortement déformés
Bonne mise à l'échelle / bons résultats
Vert
de mesure
le processus de réglage de l'échelle
peut être répété à tout moment.
toutes les mesures existantes sont
automatiquement adaptées.
les lignes de référence doivent être
parallèles les unes aux autres pour des
résultats optimaux.
la surface de mesure doit être perpen-
diculaire à l'axe de la caméra pour des
résultats optimaux.
.
. La grille
