Stratos Multi E471N

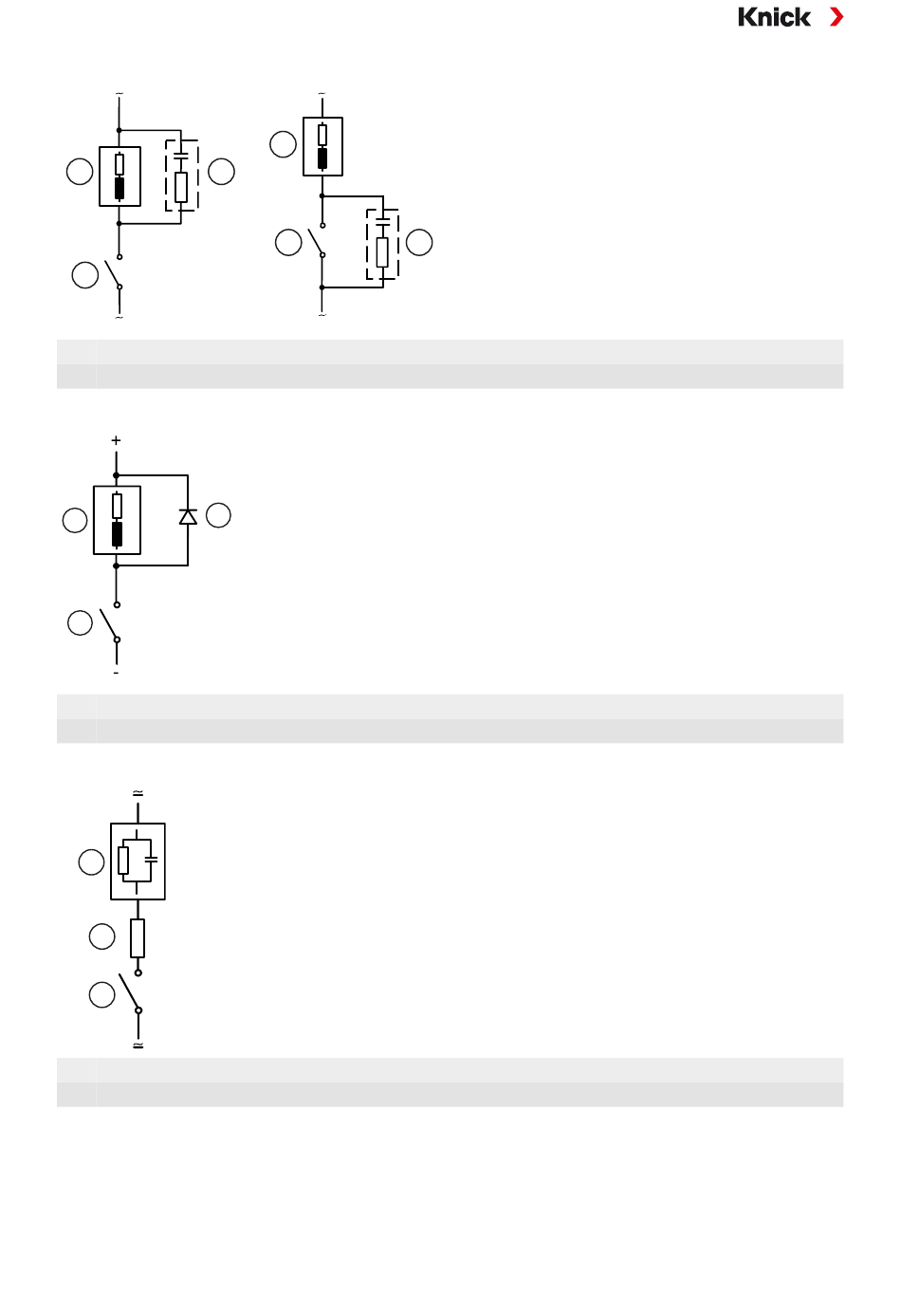

Application en AC typique avec une charge inductive
1
2
3
1 Charge
2 Circuit RC typique, par ex. condensateur 0,1 μF, résistance 100 Ω / 1 W
Application en DC typique avec une charge inductive
2
1
3
1 Charge inductive
2 Diode de roue libre, par ex. 1N4007 (observer la polarité)
Application en AC/DC typique avec une charge capacitive
1
2
3
1 Charge capacitive
2 Résistance, par ex. 8 Ω / 1 W avec 24 V / 0,3 A
Voir également
Alimentation (Power), p. 170
➜
1
3
2
26
3 Contact
3 Contact
3 Contact
