Stratos Multi E471N
3.2 Raccordements

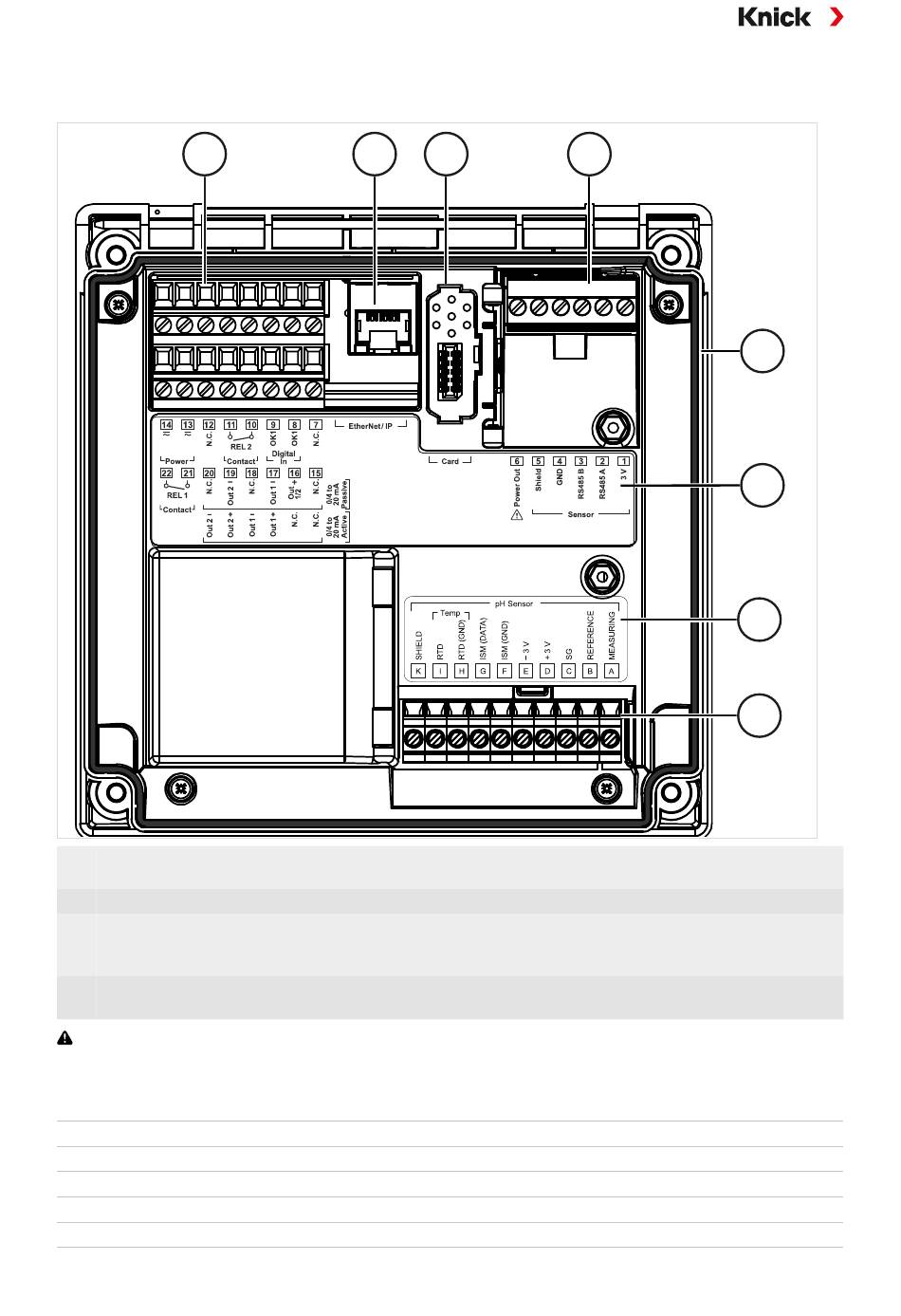

Face arrière de l'unité avant
1
1 Bornes pour entrées, sorties, contacts de commu-
tation, alimentation
2 Prise RJ45 pour EtherNet/IP
3 Emplacement pour la carte mémoire ; tenir compte
des instructions contenues dans les instructions
d'installation de la carte mémoire
4 Interface RS-485 : raccordement de sonde pour
sondes Memosens ou numériques
ATTENTION ! Perte possible du degré d'étanchéité indiqué. Ne pas salir et ne pas endommager
le joint périphérique.
3.3 Câblage de la prise Ethernet RJ45
Broche
Nom
1
TD+
2
TD-
3
RD+
6
RD-
2
3
5 Joint périphérique
6 Plaque à bornes
7 Plaquette de module pour sondes analogiques ;
exemple pour un module pH
8 Emplacement pour modules de mesure
Description
Données émises +
Données émises -
Données reçues +
Données reçues -
24
4
7
8
5
6
