INTEGRATED CONTROLLER MOSAIC
MODULAR SAFETY

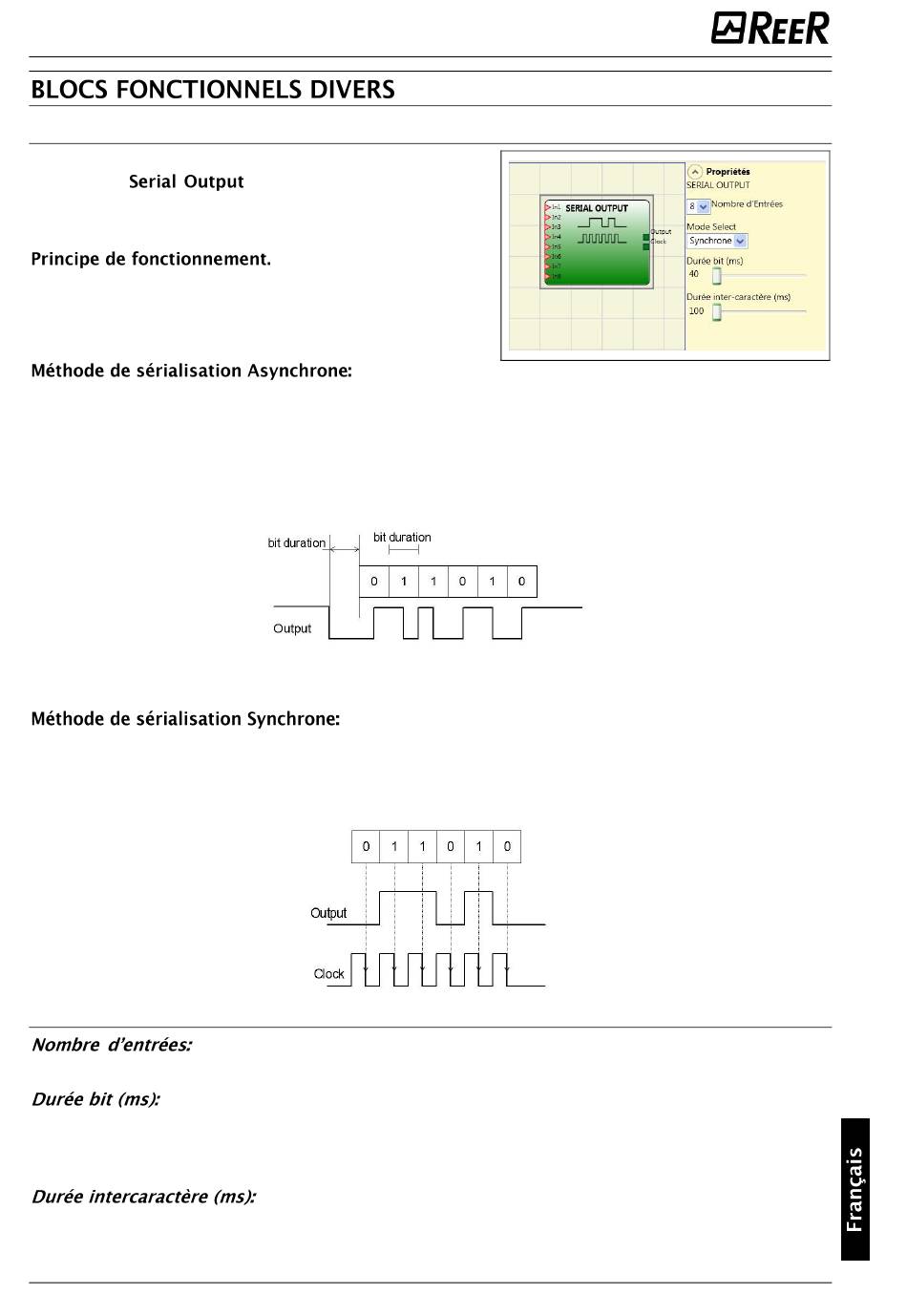

SERIAL OUTPUT (nombre maximum = 4)
L'opérateur
nombre maximum de 8 entrées, en sérialisant les
informations.
Cet opérateur transfère sur la sortie l'état de toutes les
entrées raccordées selon deux méthodes distinctes:
1) L'état de la ligne au repos est 1 (TRUE);
2) Le signal de début de transmission des données est 1 bit = 0 (FALSE);
3) Transmission de n bits avec l'état des entrées raccordées codifié par la méthode Manchester:
État 0: montée du signal au centre du bit
-
État 1: descente du signal au centre du bit
-
4) Intercaractère à 1 (TRUE) pour permettre la synchronisation d'un dispositif externe.
La sortie Clock sera donc présente avec la méthode asynchrone.
1) La sortie et la clock en état de repos sont 0 (FALSE);
2) Transmission de n bits avec l'état d'entrées utilisant OUTPUT comme données, CLOCK comme
base de temps;
3) Intercaractère à 0 (FALSE) pour permettre la synchronisation d'un dispositif externe.
Paramètres
Il définit le nombre d'entrées du bloc fonctionnel 2÷8 (asynchrone) ou 3÷8
(synchrone).
Saisir dans ce champ la valeur correspondant à la durée de chaque bit (entrée n)
composant le train d'impulsions qui constitue la transmission.
40 ms ÷ 200 ms
-
250 ms ÷ 0.95 s
-
d'un train d'impulsions et le suivant.
100ms ÷ 2.5s (Step 100ms)
-
3s ÷ 6s
-
8540780 • 13/10/2016 • Rev.29
transfère en sortie l'état d'un
(Step 10ms)
(Step 50 ms)
Saisir dans ce champ le délai qui doit s'écouler entre la transmission
(Step 500ms)
135
