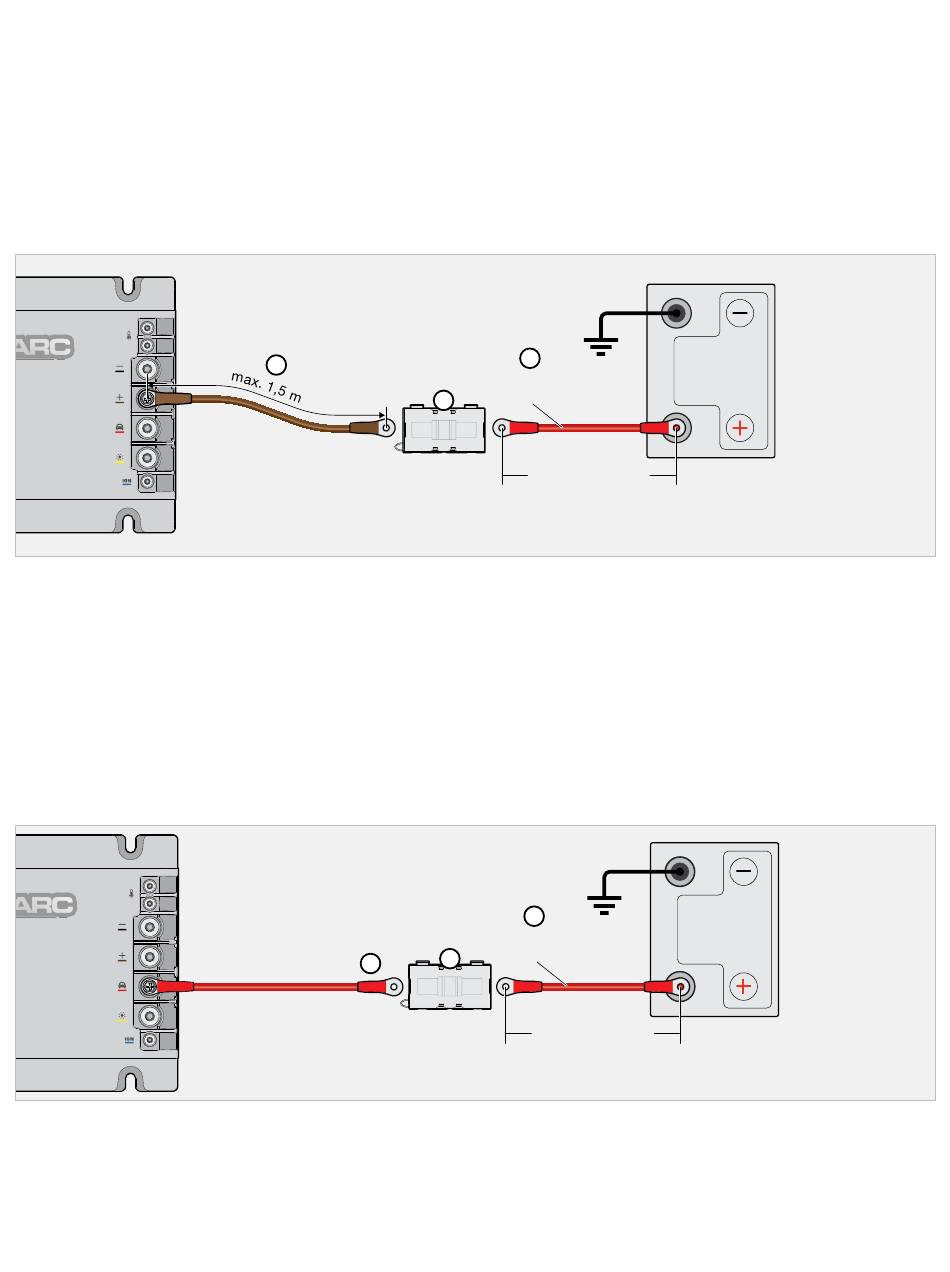

CONNEXION DE LA BATTERIE AUXILIAIRE
1. Montez le porte-fusible MIDI aussi près que possible de la batterie auxiliaire. Le câble court de la batterie
auxiliaire doit pouvoir passer entre le porte-fusible et la borne positive (+).
2. Retirez le fusible MIDI du porte-fusible et connectez le câble de la batterie auxiliaire entre l'unité principale et le
porte-fusible. La longueur du câble ne doit pas dépasser 1,5 m.
3. Connectez un câble court entre le porte-fusible et la borne positive (+) de la batterie auxiliaire. La longueur du
câble court ne doit pas dépasser 150 mm. Le REDARC KIT19 est recommandé pour cette connexion.
CONNEXION DU CÂBLE DE BATTERIE DE DÉMARRAGE
1. Montez le porte-fusible MIDI aussi près que possible de la batterie de démarrage. Le câble court de la batterie
de démarrage doit pouvoir passer entre le porte-fusible et la borne positive (+) de la batterie de démarrage.
2. Retirez le fusible MIDI du porte-fusible et connectez le câble de la batterie de démarrage entre l'unité principale
et le porte-fusible.
3. Connectez un câble court entre le porte-fusible et la borne positive (+) de la batterie de démarrage. La longueur
du câble court ne doit pas dépasser 150 mm. Le REDARC KIT19 est recommandé pour cette connexion.
18 | Installation - Câblage
2
1
Porte-fusible
MIDI
1
2
Porte-fusible
MIDI
3
Châssis
KIT
REDARC19
max. 150 mm
3
Châssis
KIT
REDARC19
max. 150 mm
Batterie
auxiliaire 12 V
Batterie de
démarrage
12 V ou 24 V
