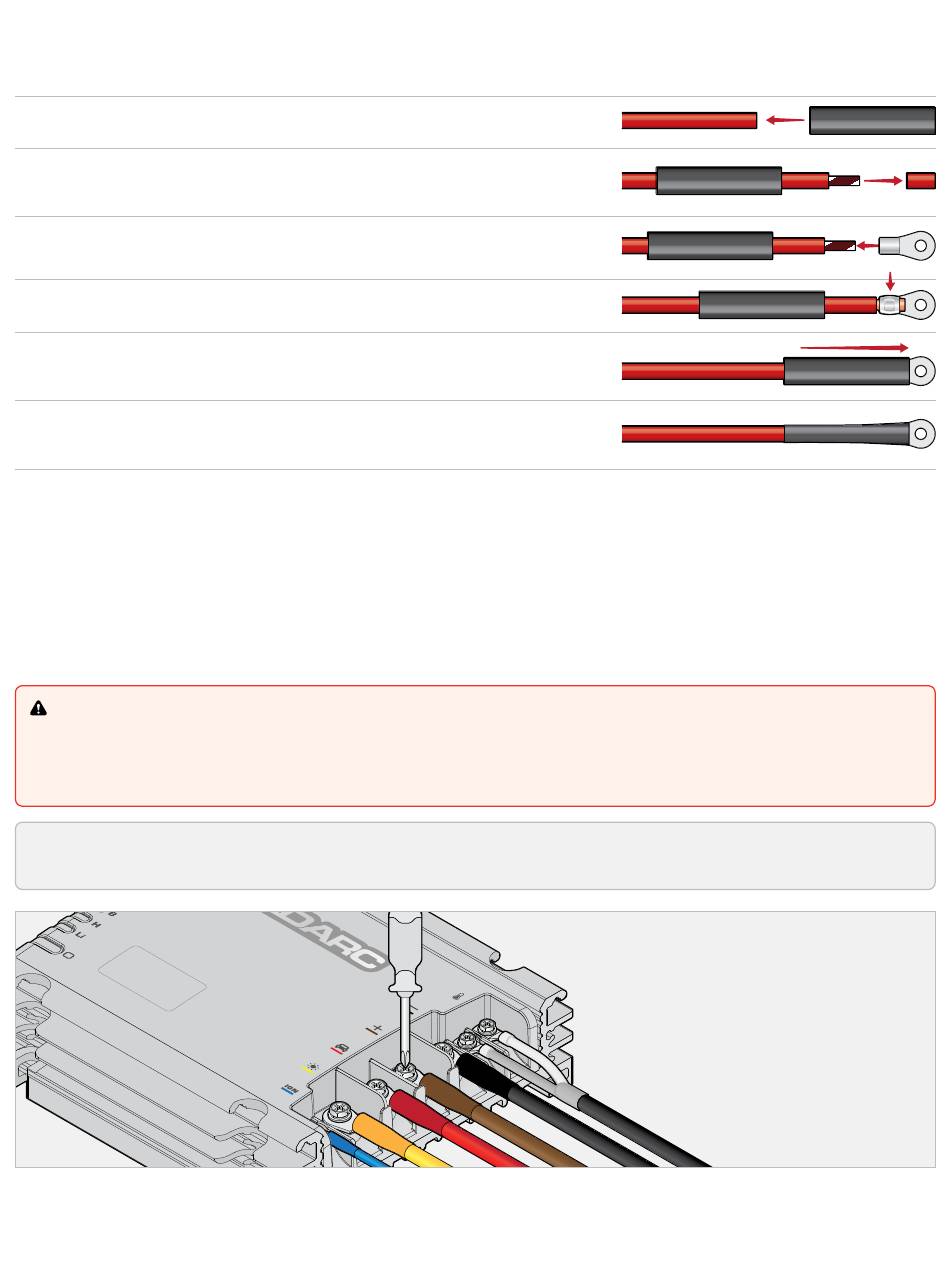

COSSE ET GAINE THERMORÉTRACTABLE
Utilisez une gaine thermorétractable pour assembler chaque câble avec la cosse de calibre approprié, comme indiqué.
1. Faites glisser la gaine thermorétractable sur le câble.
2. Dénudez suffisamment l'extrémité du câble pour garantir que l'isolant
ne pénètre pas dans le corps de la cosse après insertion complète.
3. Insérez les fils dénudés dans le corps de la cosse.
4. Sertissez la cosse à l'aide de l'outil de sertissage approprié.
5. Faites glisser la gaine thermorétractable pour recouvrir partiellement la
cosse, laissant la languette de la cosse exposée.
6. Rétractez la gaine thermorétractable.
CONNEXION DE CÂBLES À L'UNITÉ PRINCIPALE
Connectez les câbles de masse, de la batterie auxiliaire, de la batterie de démarrage et solaire aux bornes
correspondantes sur l'unité principale à l'aide des vis cruciformes à tête hexagonale M5 fournies. Couple de serrage : 4 N∙m.
Connectez les câbles de la sonde de température de la batterie et du dispositif d'allumage du véhicule (le
cas échéant) aux bornes correspondantes à l'aide des vis cruciformes à tête hexagonale M3 fournies. Couple de
serrage : 1 N∙m.
AVERTISSEMENT : assurez-vous de bien respecter le couple de serrage des vis de borne. Un serrage
excessif peut endommager les filetages des bornes. Un serrage insuffisant provoque le desserrage des vis, ce
qui peut créer la surchauffe d'une connexion à haute résistance, endommager l'unité principale et le câblage, ou
provoquer un incendie.
AVIS : n'utilisez pas de pistolet à cliquet ou de tournevis à percussion pour fixer les cosses. Cela pourrait
endommager les bornes.
Installation - Câblage | 15
