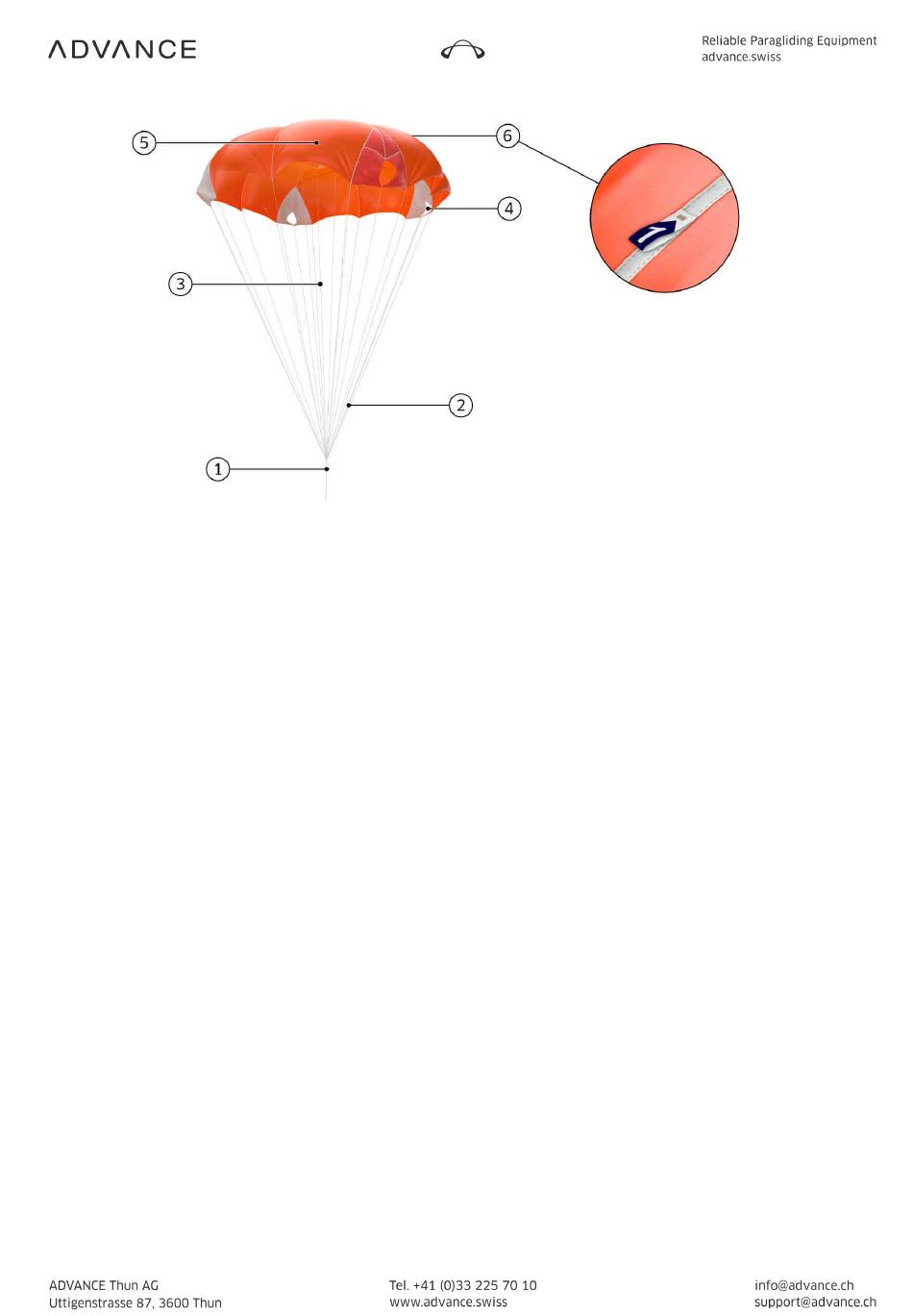

Fig. 1
Esquisse de la vue d'ensemble : vue de dessous.
1. Élévateur
2. Suspentes de base
3. Suspentes centrales
4. Air-Jets
5. Voilure
6. Boucles de pliage
ELEVATEUR
L'élévateur de liaison relie le parachute de secours et la sellette (au niveau des boucles d'accrochage) d'un côté,
ainsi que les suspentes de l'autre côté.
LES SUSPENTES
Les suspentes peuvent être divisées en deux groupes principaux :
Les suspentes de base (toutes de la même longueur pour faciliter le pliage) relient l'élévateur au bord de la voilure.
Les suspentes centrales relient la ligne de jonction à l'apex (centre) de la voilure.
Les deux groupes ont été fabriqués avec des matériaux différents et des diamètres différents, ce qui permet de les
séparer et de les trier plus facilement. De plus, les suspentes ont été marquées de couleurs différentes sur les côtés
gauche (rouge) et droit (vert) ainsi qu'au centre (gris), ce qui facilite le démêlage.
VOILURE
La voilure se compose de différentes bandes avec une rouge d'angle pour faciliter le pliage et le démêlage.
Il y a des bandes de renfort sur le bord de la voilure et à des endroits spécialement choisis sur le dessus.
Les buses d'entrée d'air (Air-Jets) sont idéalement placées aux quatre coins, ce qui confère au système une stabilité
