REMARQUE :
Pour le bloc d'alimentation et le disque dur, aucune limite de temps de service n'est requise.
Carte de distribution de l'alimentation
La carte de distribution d'alimentation (PDB) est également la carte de gestion du châssis.

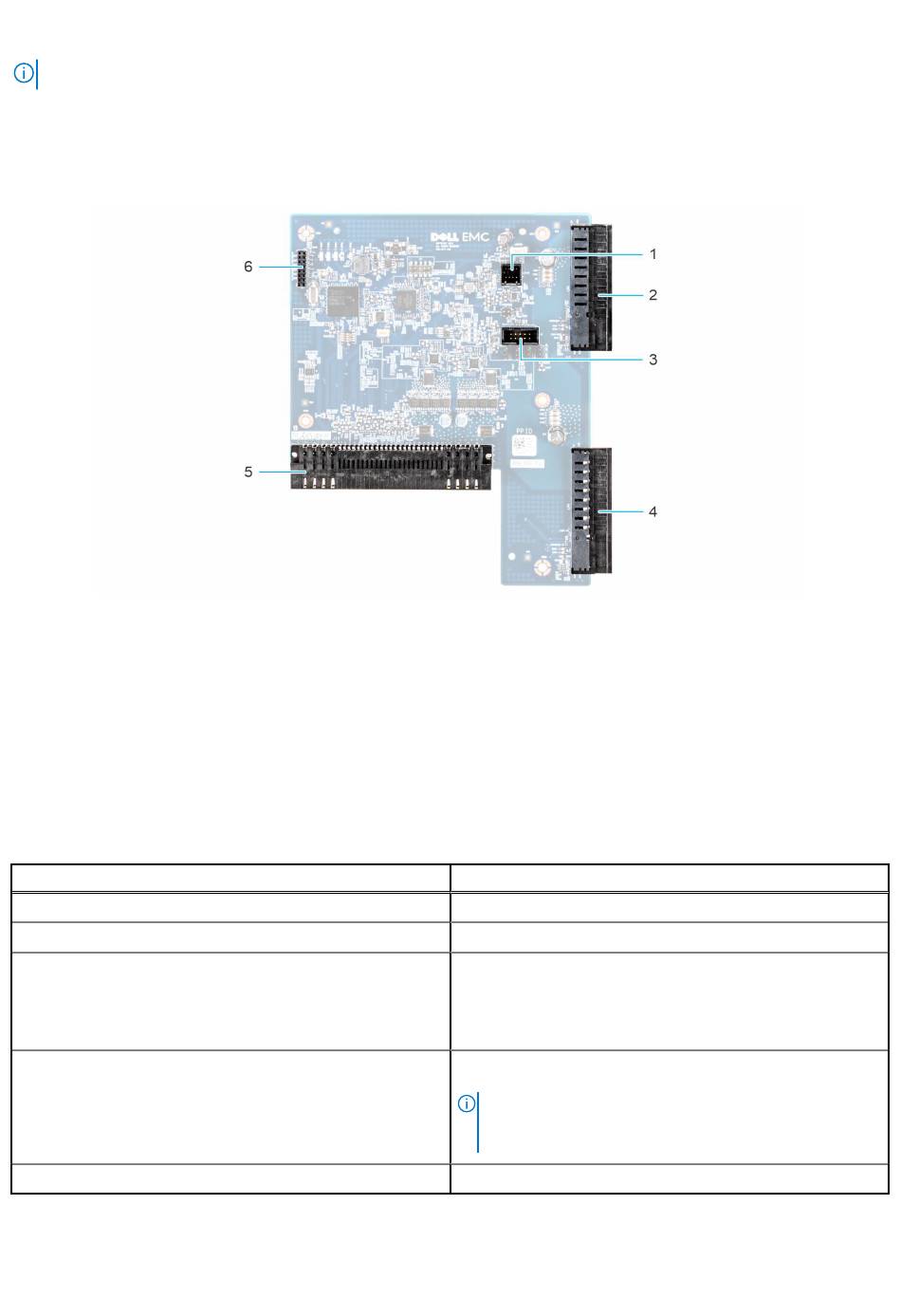

Figure 80. Spécifications de la carte PDB / de gestion du châssis
1. Connecteur du câble d'intrusion
3. Connecteur de console série
5. Connecteur d'alimentation de la carte de fond de panier / fond
de panier central du disque dur
Caractéristiques des disques et du stockage
Le boîtier PowerEdge XE7100 prend en charge les disques durs SAS et SATA ainsi que les disques SSD (Solid State Drive).
Tableau 10. Options de disque prises en charge par le boîtier PowerEdge XE7100
Nombre maximal de disques dans le boîtier
Systèmes à 100 disques de 3,5 pouces
Systèmes à 4 disques de 2,5 pouces
Systèmes à 4 disques de 2,5 pouces avec NVMe
Disque SATA M.2 (en option)
Carte microSD (en option) pour l'amorçage (jusqu'à 64 Go)
78
Caractéristiques techniques
2. Connecteur du bloc d'alimentation 1
4. Connecteur du bloc d'alimentation 2
6. Connecteur JTAG
Nombre maximal de disques attribués par traîneau
50 disques durs SAS ou SATA et disques SSD par traîneau
Quatre disques durs SAS ou SATA et disques SSD par traîneau
Le fond de panier NVMe prend en charge les configurations
suivantes :
● Deux disques NVMe et deux disques durs SAS ou SATA et SSD
par traîneau
La capacité maximale de la carte SATA M.2 prise en charge est de
240 Go.
REMARQUE :
La carte SATA M.2 peut être installée sur la
carte de montage mezzanine x8 (logement 1) ou
l'emplacement pour carte de montage x16 (logement 5).
Un sur chaque carte de montage PCIe de chaque traîneau
