Correspondance
Côté opérateur
❺
❶
❶
❻
❻
2-2. Pose du porte-bobines
❶
Table
Correspondance
Encoche
❻
– 4 –

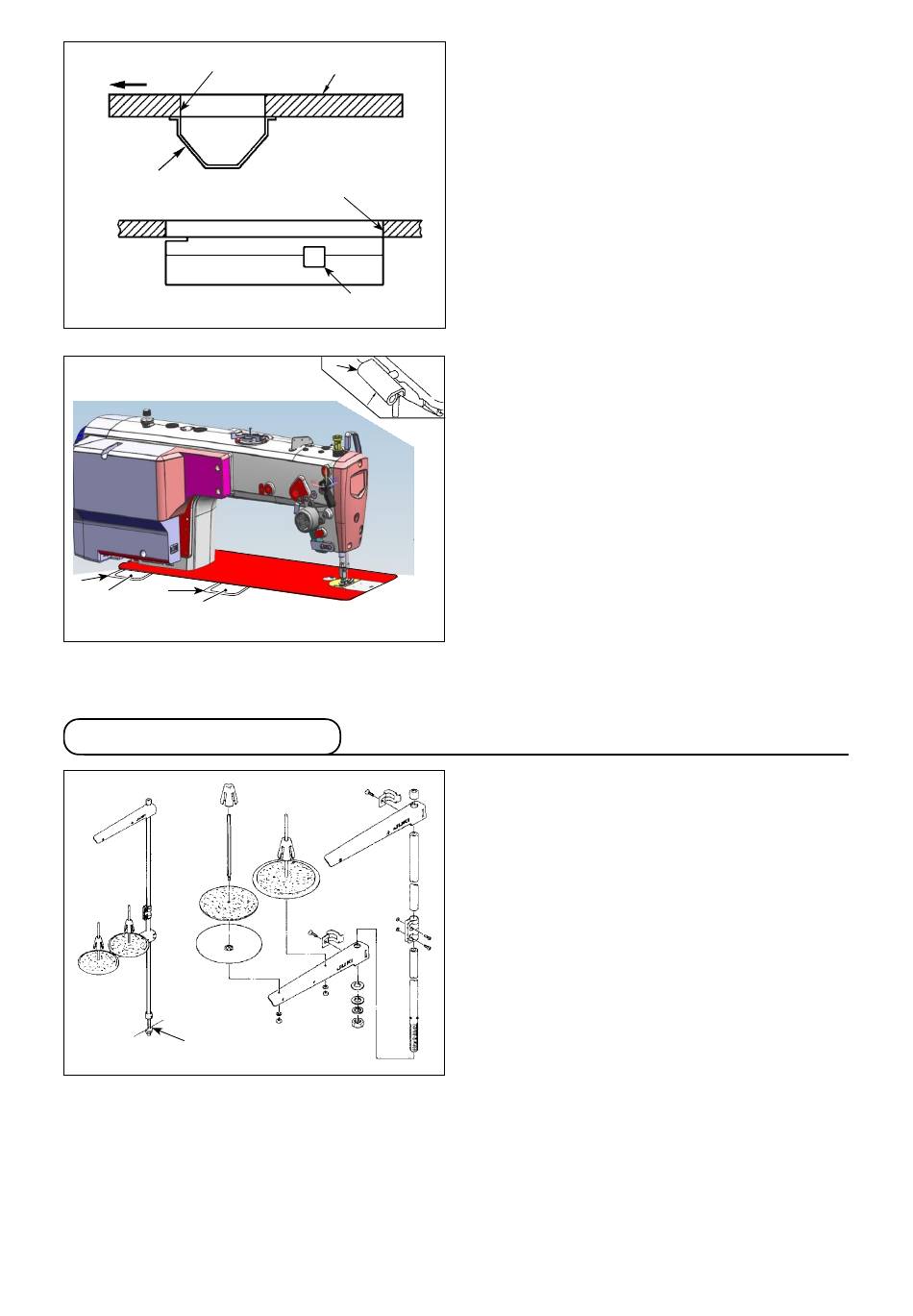

5) Fixer la sous-couverture fournie ❺ sur le des-
sous de la table avec six vis à bois. (L'encoche
doit faire face à l'opérateur.)
6) Mettre la charnière ❻ dans le trou du plateau et
l'engager avec la charnière en caoutchouc ❶ de
la table. Ensuite, placer la tête de la machine sur
les coussinets en caoutchouc ❷ et ❸ aux quatre
coins de la table.
1) Assembler le porte-bobines et l'introduire dans
l'orifice de la table de la machine.
2) Resserrer l'écrou ❶ .
