À CONSERVER AVEC SOIN POUR LA MISE EN SERVICE !
Collez ici l'autocollant portant l'ID de la WAREMA Station
météo move

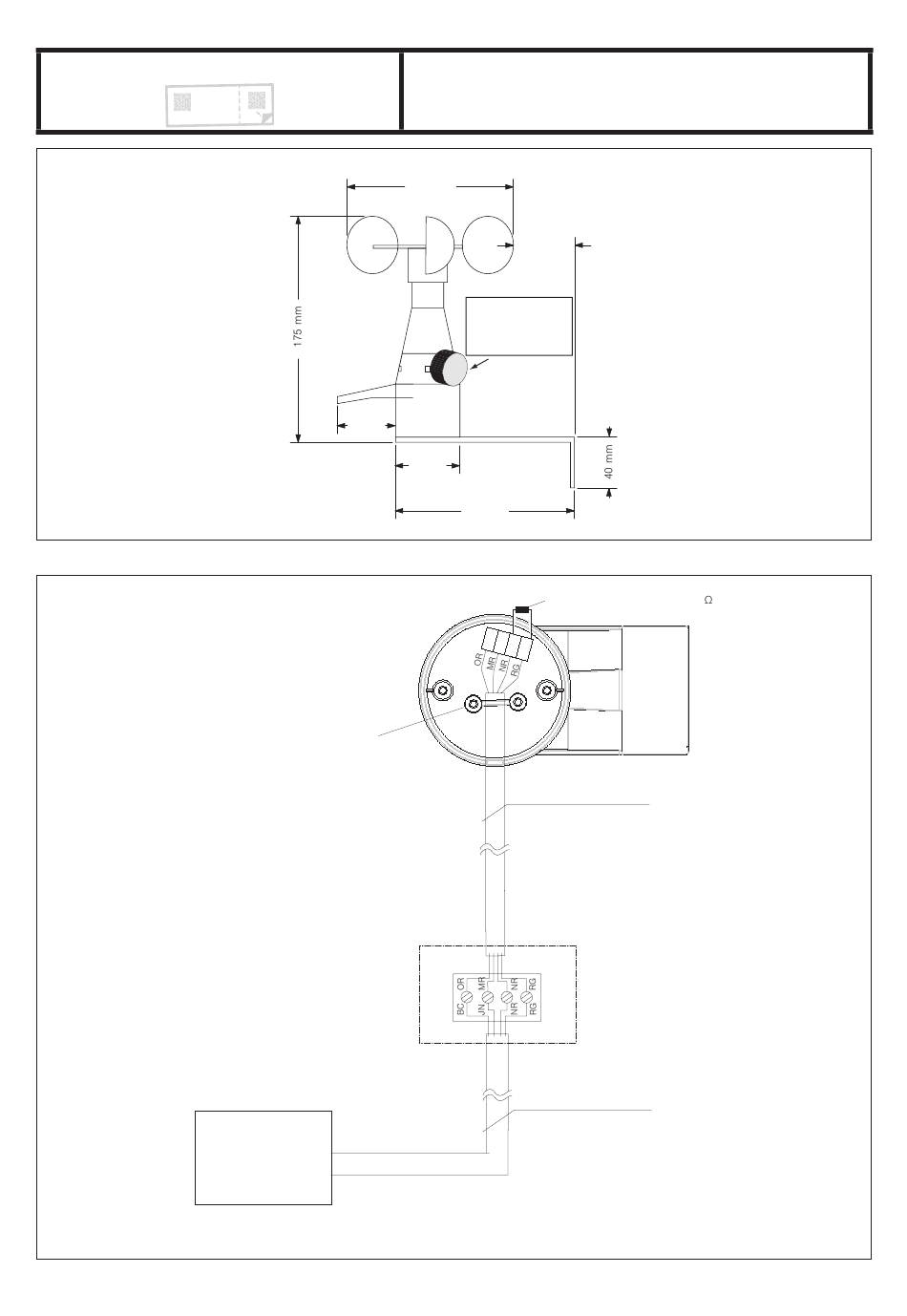

Fig. 3
Dimensions de la WAREMA Station météo move et aimant pour la mise en service
Fig. 4
Plan des connexions de la WAREMA Station météo move
4
Sous réserve de modifications techniques
45 mm
délestage de traction
borne
1: 0 V
borne
2: 24 V
borne
3:
A
borne
4:
B
La couleur des fils peut différer
selon le type de
câble utilisé
Omnexo Centrale
Notez ici l'emplacement de pose
130 mm
40 mm
Identifier la station météo :
maintenez l'aimant livré avec le
produit sur la plaque signalétique
située sur le côté droit (vu de face)
lorsque l'écran vous y invite dans
le menu.-> La LED d'état s'allume
en guise de confirmation.
aimant
55 mm
140 mm
Vue du bas
résistance de terminaison 120
1 2 3
4
4 x AWG 26 UL noir
Les embouts doivent être
utilisés impérativement
JY(St)Y 4 x 2 x 0,8 mm ∅
boîte de dérivation
hors lot
warema_2082831_alhb_fr_v4•2023-09-01
