Posez la station météo à l'emplacement le plus élevé
du toit ou du côté de façade à surveiller, tout en assu-
rant une bonne accessibilité. Ne posez pas l'appareil
à l'abri du vent, cela compromettrait la surveillance du
vent.
Pour permettre un fonctionnement optimal, les précipi-
tations doivent pouvoir atteindre la surface de capture
sans rencontrer d'obstacle.
Vous devez poser le câble de façon à ce que de l'eau
ne puisse s'infiltrer à l'intérieur des appareils ou du
bâtiment. Utilisez à cet effet un câble résistant aux
intempéries (adapté à une utilisation à l'extérieur), p. ex.
un 4 x AWG 26 UL OC.
La longueur totale de la station météo doit être de
200 m max. en pose anti-interférences et en utilisant un
câble à paires torsadées.
Selon la situation de pose, vous pouvez aussi di-
rectement poser un câble de type JY(St)Y jusqu'à
la WAREMA Station météo move. En l'occurrence,
vous devez veiller à ce que les câbles soient proté-
gés des UV en continu (par exemple, par un tube
vide ou une gaine).
La photodiode 1 commande le contrôle aube / crépus-
cule. C'est pourquoi vous devez poser la station météo
de façon à ce que, la nuit, la photodiode intégrée ne
soit pas soumise à l'influence de l'éclairage public,
de celui du jardin ou de toute autre source de lumière
parasite (p. ex. des lampes de poche).
Des arbres, des buissons ou des parties du bâtiment
peuvent ombrager le capteur de mesure au cours de la
journée. Le capteur ne pourra alors livrer aucune me-
sure exacte, le résultat sera faussé. C'est pourquoi vous
devez choisir soigneusement l'emplacement de la pose.
La station météo peut également être montée à
l'aide d'une barre verticale disponible en option.
Dans ce cas, vous devez de plus avoir un adapta-
teur de fixation (accessoires spéciaux).
Raccordement électrique
Un dispositif de protection (fusible) et un sectionneur pour
la mise hors tension de l'installation doivent être dispo-
nibles sur le site.
Utilisez à cet effet un câble homologué pour la tension
de service et résistant aux intempéries et aux UV (pour
une application à l'extérieur), p. ex. 4 x AWG 26 UL SW.
Vous devez poser le câble de façon à ce que de l'eau
ne puisse s'infiltrer à l'intérieur des appareils ou du
bâtiment.
La longueur totale du câble doit être de 1 200 m max.
en pose anti-interférences et en utilisant un câble à
paires torsadées.
Veuillez tenir compte de la tension minimale sur la
station météo (chute de tension) et en cas de besoin,
utilisez un bloc d'alimentation externe pour la tension
d'alimentation.
Raccordez la station météo à l'Omnexo Centrale selon
le plan des connexionsFig. 4 à la page 4.
Des résistances de terminaison doivent être posées au
début et à la fin de chacune des lignes de bus.
Pour des parcours de câbles plus longs, il est néces-
saire d'avoir des HUB.
En cas d'utilisation du bloc d'alimentation WAREMA
Station météo pro 24 V CC / 1,3 A AP (numéro d'article
2057430) en option, un câble de dérivation vers la WA-
REMA Station météo move de 10 m max. est admissible.
2
Sous réserve de modifications techniques
Retirez les autocollants ID WAREMA ID des appareils
et remettez-les à votre intégrateur de système (repor-
tez-vous également à la page 4). En l'occurrence, il est
indispensable de garantir une affectation sans faille des
appareils et des autocollants.
L'appareil répond aux exigences d'immunité aux interfé-
rences et d'émissions parasites pour une utilisation en
zone résidentielle et commerciale.
Lorsque la WAREMA Station météo move est le
dernier participant au bus de la ligne de bus, la
résistance de terminaison doit être installée manu-
ellement (reportez-vous àFig. 4 à la page 4).
Selon la situation de pose, vous pouvez aussi di-
rectement poser un câble de type JY(St)Y jusqu'à
la WAREMA Station météo move. En l'occurrence,
vous devez veiller à ce que les câbles soient proté-
gés des UV en continu (par exemple, par un tube
vide ou une gaine).
Mise en service
Pour mettre la station météo en service, elle doit être enre-
gistrée dans le logiciel Omnexo. Pour déterminer le numéro
de série, maintenir un aimant (dans le volume de livraison
de la centrale) sur le côté droit du boîtier (photodiode 2)
jusqu'à ce que la LED d'état s'illumine pour confirmation.
(reportez-vous à laFig. 3 à la page 4).
Alternativement, vous pouvez saisir le numéro de série
manuellement (reportez-vous à l'étiquette sur l'appareil).
Afin d'obtenir des mesures plus précises, veillez lors
de la mise en service à ce que la température puis-
se être corrigée à l'intérieur de la station météo. Un
changement de température s'affiche avec un retard
de 10 min. par °C.
Lorsque la station météo est mise sous tension,
la température est mesurée une première fois. Si,
auparavant, vous avez stocké la station météo à
un endroit nettement plus froid ou nettement plus
chaud, il se peut que dans certaines circonstances,
cela prenne plusieurs heures avant que la tempéra-
ture exacte ne s'affiche.
Si, quand vous allumez la station météo pour la pre-
mière fois, celle-ci est déjà à température ambiante,
elle affiche immédiatement la température réelle.

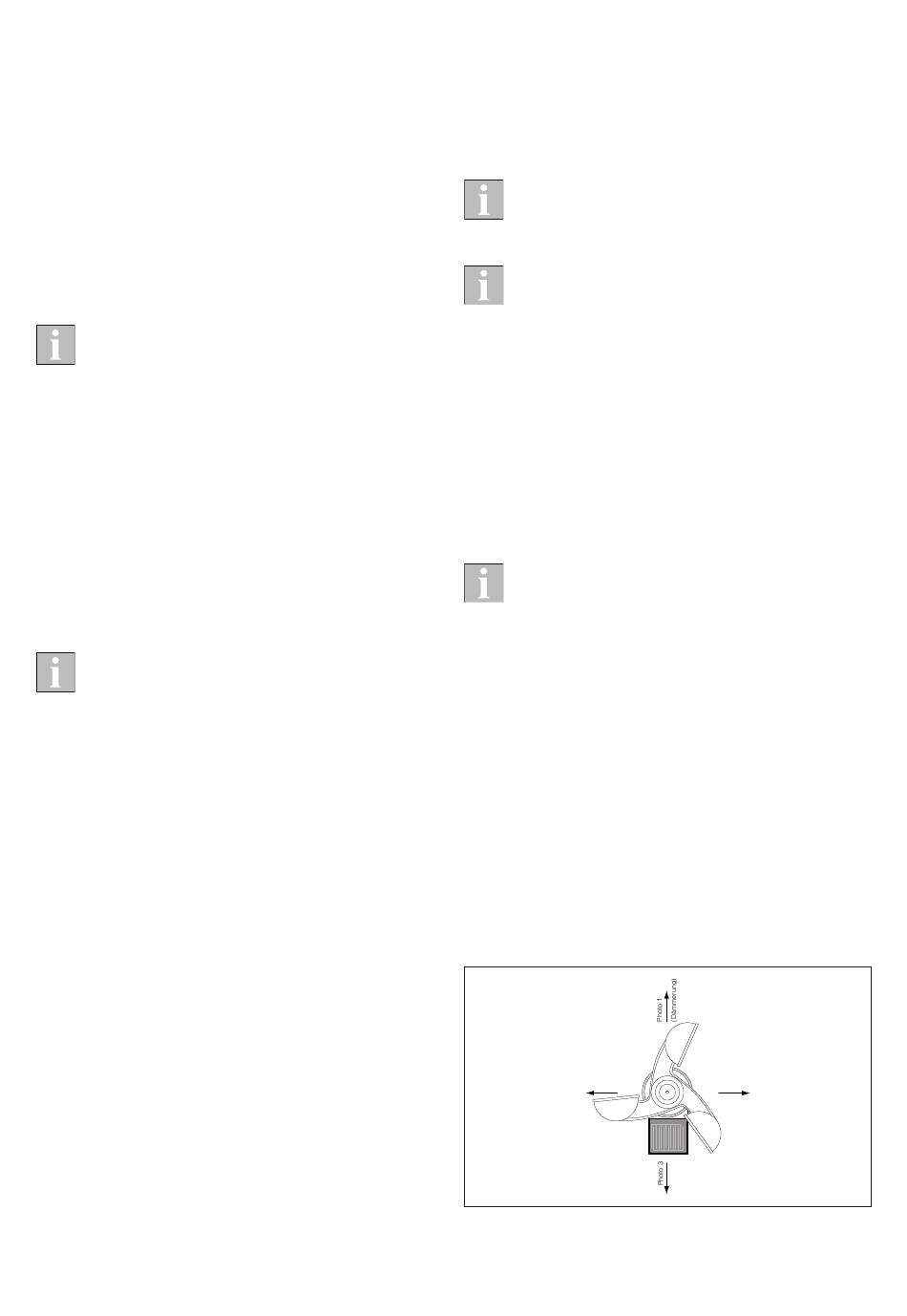

Affectation des photodiodes
Les quatre photodiodes sont affectées à la sortie usine
aux numéros 1 à 4 (reportez-vous à la Fig. 2). Orientez
les photodiodes en fonction des façades de bâtiment à
ombrager. Alignez la photodiode 1 vers la façade la plus
au nord. Pour la pose directement sur la façade, alignez la
photodiode 1 vers la façade.
Photo 4
Fig. 2
Position des photodiodes sur l'appareil
Maintenance
Toutes les pièces de l'appareil sont exemptes de maintenance.
Photo 2
