AVERTISSEMENT : risque d'électrocution
L'installation doit être effectuée avec soin en raison de la tension élevée des batteries en série.
PRUDENCE!!
Sinon, une surchauffe pourrait se produire.
PRUDENCE!!
fermement connectées.
PRUDENCE!!Avant d'effectuer la connexion CC finale ou de fermer le disjoncteur/sectionneur CC, assurez-
vous que le positif (+) doit être connecté au positif (+) et que le négatif (-) doit être connecté au négatif (-).

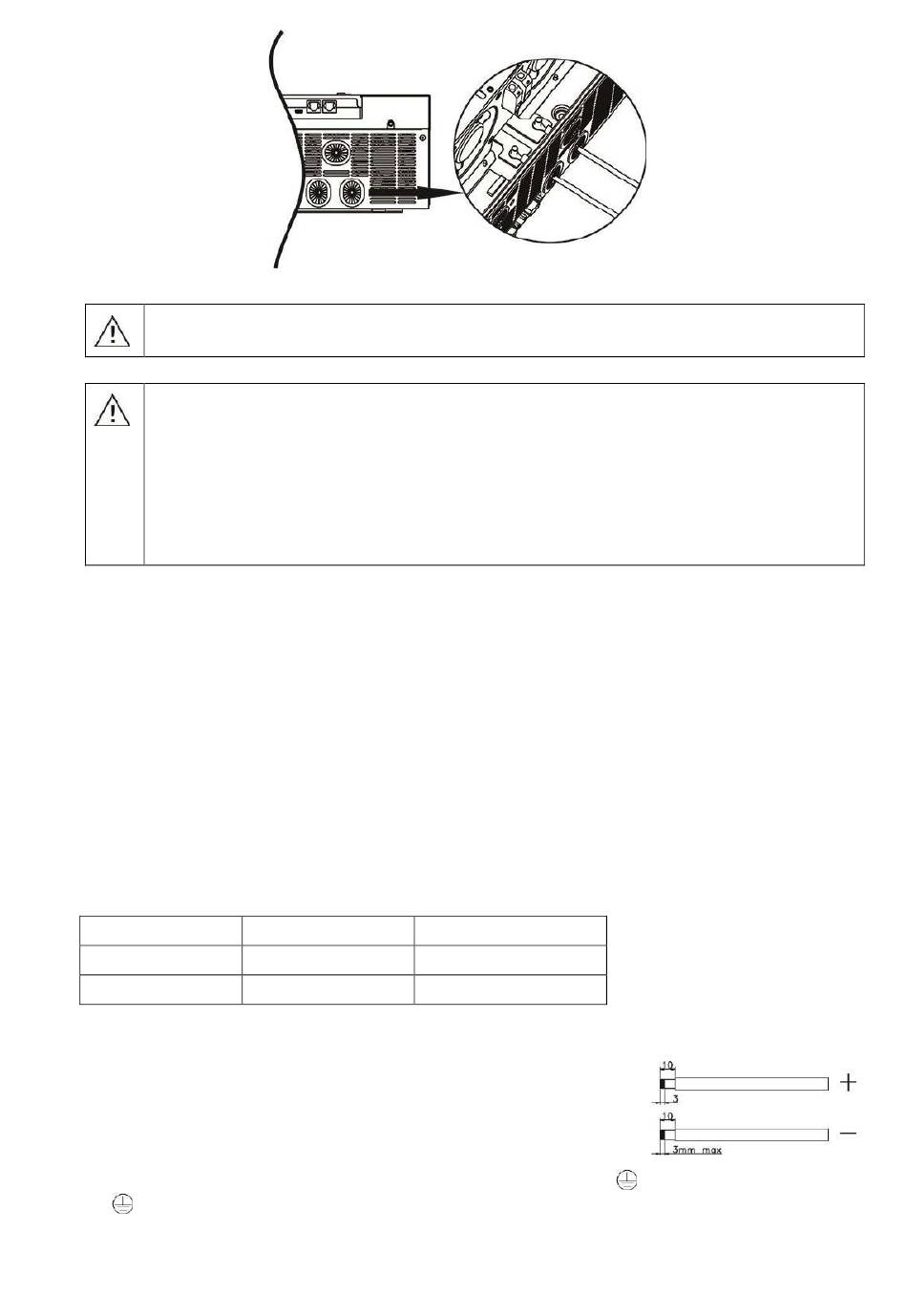

Connexion d'entrée/sortie CA
PRUDENCE!!Avant de vous connecter à une source d'alimentation d'entrée CA, veuillez installer unséparéDisjoncteur CA entre l'onduleur
et la source d'alimentation d'entrée CA. Cela garantira que l'onduleur peut être déconnecté en toute sécurité pendant la maintenance et
entièrement protégé contre les surintensités de l'entrée CA. La spécification recommandée du disjoncteur CA est de 30 A pour 3 kW, 50 A
pour 5 kW.
PRUDENCE!!Il y a deux borniers avec les marquages « IN » et « OUT ». Veuillez NE PAS mal connecter les connecteurs
d'entrée et de sortie.
AVERTISSEMENT!Tout le câblage doit être effectué par un personnel qualifié.
AVERTISSEMENT!Il est très important pour la sécurité du système et son fonctionnement efficace d'utiliser un câble approprié pour la connexion de l'entrée
CA. Pour réduire le risque de blessure, veuillez utiliser la taille de câble recommandée appropriée comme ci-dessous.
Exigences de câble suggérées pour les fils CA
Modèle
3KW
5KW
Veuillez suivre les étapes ci-dessous pour mettre en œuvre la connexion d'entrée/sortie CA :
1. Avant d'effectuer la connexion d'entrée/sortie CA, assurez-vous d'abord d'ouvrir le protecteur CC
ou le sectionneur.
2. Retirez le manchon isolant de 10 mm pour six conducteurs. Et raccourcissez la phase L et le
conducteur neutre N 3 mm.
3. Insérez les fils d'entrée CA selon les polarités indiquées sur le bornier et serrez les vis
des bornes. Assurez-vous de connecter le conducteur de protection PE (
→ Sol (jaune-vert)
L→LIGNE (marron ou noir)
N→Neutre (bleu)
Ne placez rien entre la partie plate de la borne de l'onduleur et la cosse à anneau.
N'appliquez pas de substance antioxydante sur les bornes avant que les bornes ne soient
Jauge
10 AWG
8 AWG
Valeur de couple
1,2 ~ 1,6 NM
1,4 ~ 1,6 Nm
6
)
d'abord.
