Installation du panneau d'affichage à distance
Le panneau LCD peut être amovible et installé sur un site distant avec un câble de communication en option. Veuillez suivre les étapes ci-
dessous pour mettre en œuvre cette installation de panneau à distance.

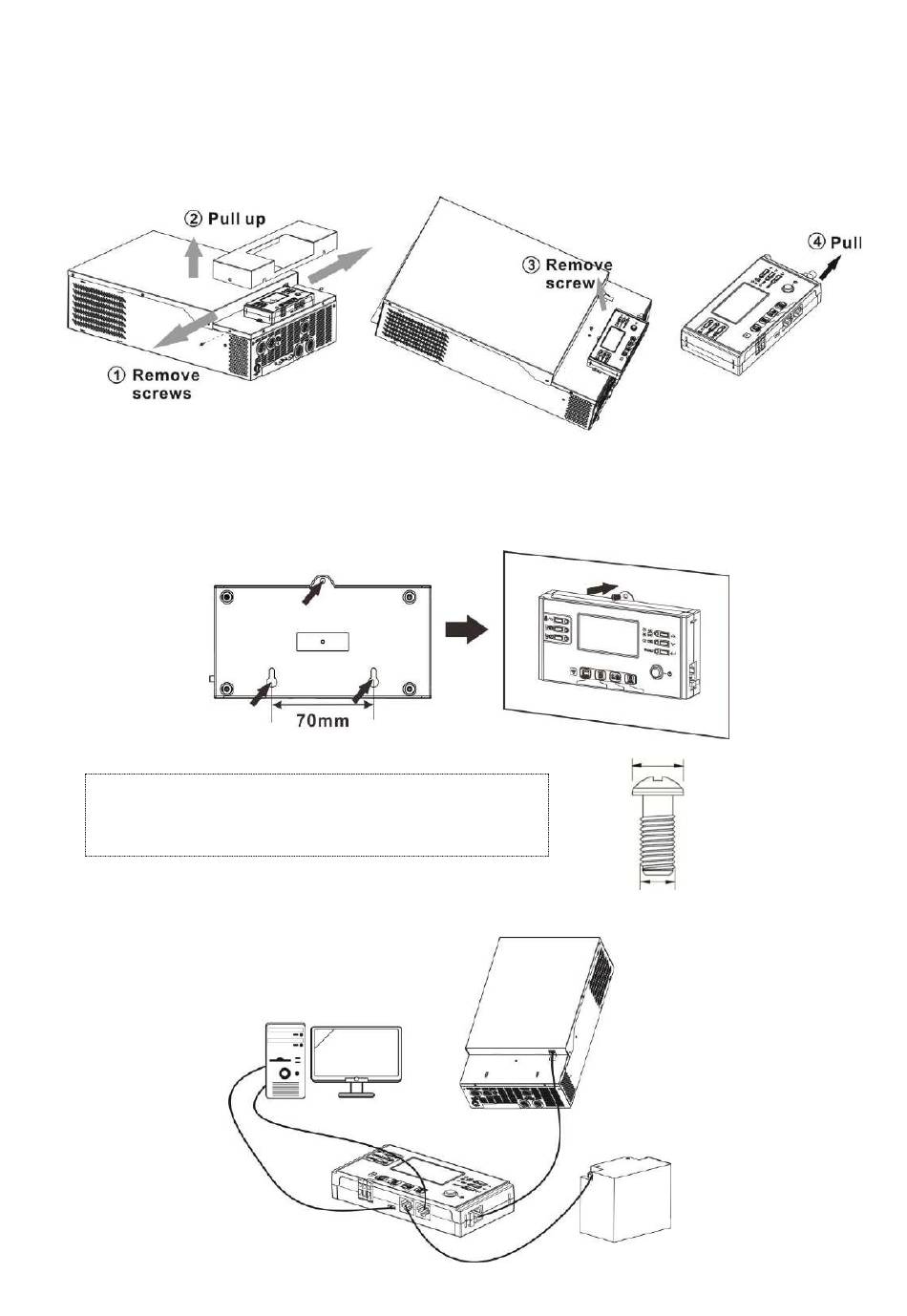

Étape 1.Desserrez la vis des deux côtés du boîtier inférieur et soulevez le couvercle du boîtier. Ensuite, retirez la vis
en haut du panneau d'affichage. L'écran peut désormais être retiré du boîtier inférieur. Ensuite, retirez le câble du
port de communication distant.
Étape 2.Percez deux trous aux emplacements marqués avec deux vis, comme indiqué dans le tableau ci-dessous. Placez le panneau sur la
surface et alignez les trous de montage avec les deux vis. Ensuite, utilisez une vis supplémentaire sur le dessus pour fixer le panneau au
mur et vérifiez si le panneau distant est fermement fixé.
Note:L'installation au mur doit être réalisée avec les vis appropriées.
Reportez-vous au tableau pour connaître les spécifications recommandées
des vis.
Étape 3.Connectez le panneau LCD à l'onduleur avec un câble de communication RJ45 en option comme dans le tableau ci-dessous.
9
Ø5-Ø9
M3
