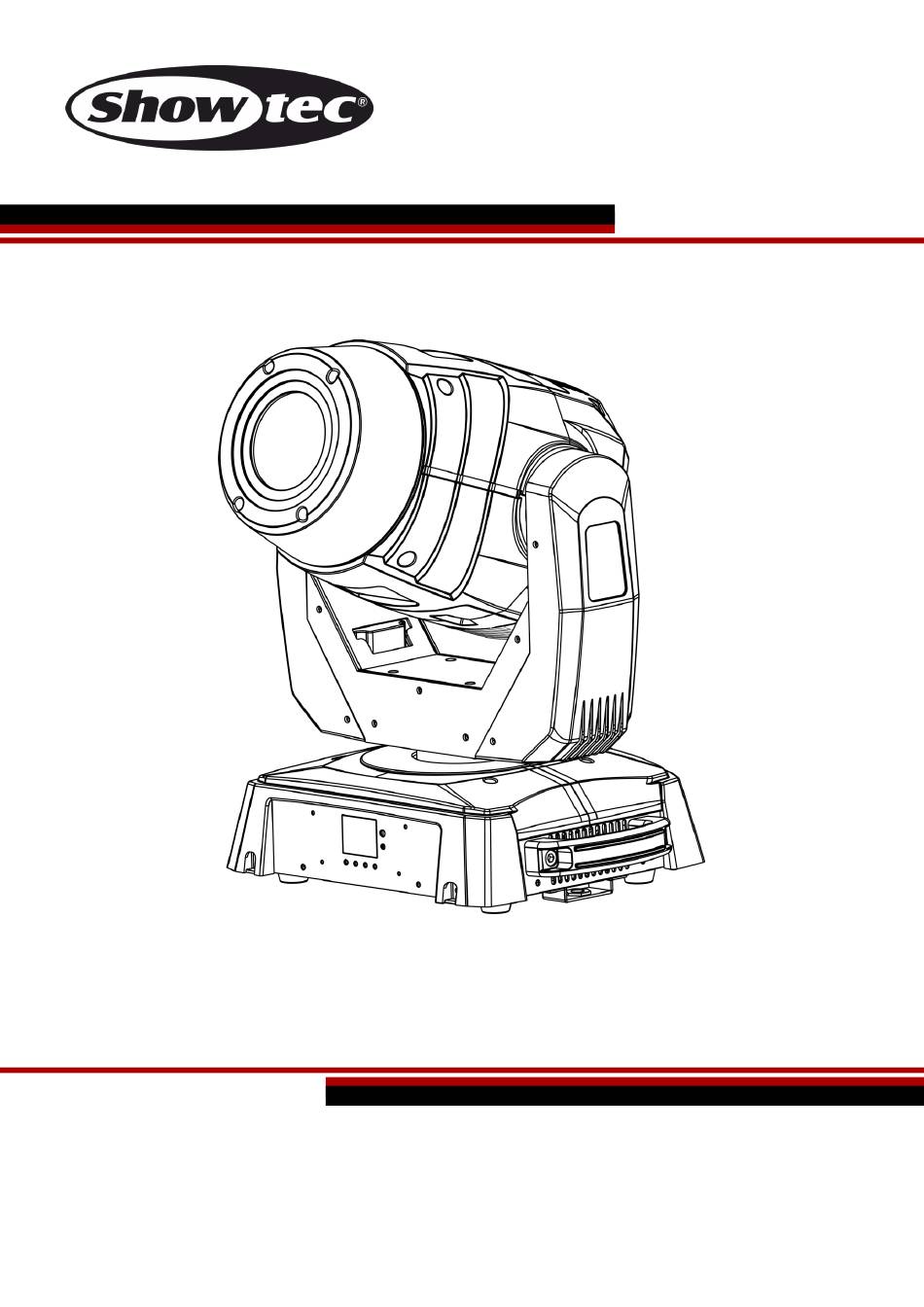

- Page 1 MANUEL FRANÇAIS Spot Phantom 95 LED Code commande : 40199 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Spot Phantom 95 LED Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement au secteur ............................6 Instructions de retour ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Caractéristiques ................................
- Page 3 Spot Phantom 95 LED Roue de gobo rotative et roue colorée ........................33ç Dépannage ..................................34 Pas de lumière ................................34 Pas de réponse du DMX ............................34 Spécifications du produit ...............................36 Dimensions ..................................37 Remarque ..................................38 Code commande : 40199...
- Page 4 Spot Phantom 95 LED Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le...
- Page 5 Spot Phantom 95 LED Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité...
- Page 6 Spot Phantom 95 LED • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. La tête mobile doit être installée hors de portée des enfants. Ne laissez jamais l’unité...
- Page 7 Spot Phantom 95 LED Montage d’un collier sur la face inférieure de la lyre du Phantom Le Phantom peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et...
- Page 8 Spot Phantom 95 LED Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA).
- Page 9 Spot Phantom 95 LED Description de l’appareil Caractéristiques Le Spot Phantom 95 de Showtec est un appareil à tête mobile avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100 - 240 V, 60 / 50Hz ...
- Page 10 Spot Phantom 95 LED Panneau avant Schéma 02 01) Lentille LED 02) Écran LCD + boutons de commande Code commande : 40199...
- Page 11 Spot Phantom 95 LED Panneau arrière Schéma 03 03) Connecteur d'alimentation IEC 100-240 V Entrée 04) Connecteur d'alimentation IEC 100-240 V Sortie 05) Fusible F5 AL / 250 V 06) Entrée du connecteur de signal DMX 3 broches 07) Sortie du connecteur de signal DMX 3 broches Installation Retirez tout le matériel d’emballage du spot LED Phantom 95.
- Page 12 Spot Phantom 95 LED Modes de contrôle 5 modes sont disponibles : • Autonome (Auto) • Contrôle sonore • Mode infrarouge • Maître / esclave • DMX-512 (9 canaux, 15 canaux) Un Phantom (auto et infrarouge) 01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
- Page 13 Spot Phantom 95 LED Plusieurs Phantoms (contrôle DMX) 01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
- Page 14 Spot Phantom 95 LED Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre...
- Page 15 Spot Phantom 95 LED Le Spot LED Phantom 95 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome Panneau de contrôle A) Écran LCD Bouton MODE C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas)
- Page 16 Spot Phantom 95 LED Vue d’ensemble Code commande : 40199...
- Page 17 Spot Phantom 95 LED Options du menu principal Adresse DMX Mode DMX / programmes intégrés / contrôle sonore / mode maître / esclave / infrarouge Orientation et inclinaison inversées / écran inversé / angle d'orientation et d'inclinaison / sensibilité sonore / réinitialisation / paramètres d'usine Informations concernant le système...
- Page 18 Spot Phantom 95 LED Mode des programmes intégrés Vous pouvez choisir parmi 5 programmes différents pour utiliser le Phantom 01) Une fois dans le menu principal, appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu.
- Page 19 Spot Phantom 95 LED 5. Mode infrarouge 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour activer le mode infrarouge. 03) Appuyez sur le bouton MODE jusqu’à ce que l’écran affiche : 04) Appuyez sur le bouton ENTER pour ouvrir le menu.
- Page 20 Spot Phantom 95 LED 5.2. CG.Auto Avec ce menu, vous pouvez régler le flux automatique de couleur et de gobo. 01) Appuyez sur le bouton ENTER pour activer le flux automatique de couleur et de gobo. 02) L'appareil exécute à présent le flux automatique aléatoire de gobo et de couleur.
- Page 21 Spot Phantom 95 LED 5.5 GOBO.SW Dans ce menu, vous pouvez choisir manuellement le gobo qui sera affiché. 01) Appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP/DOWN pour choisir l'un des gobos disponibles. La plage d'ajustement est comprise entre 0 et 8.
- Page 22 Spot Phantom 95 LED 5.8 SENS Avec ce menu, vous pouvez régler la sensibilité sonore de l'appareil. 01) Appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP/DOWN pour régler la sensibilité sonore souhaitée. La plage de réglage est comprise entre 001-100, de sensibilité...
- Page 23 Spot Phantom 95 LED 5.11 Contrôle sonore Dans ce menu, vous pouvez activer le mode de contrôle sonore. 01) Lorsque l'affichage indique (voir image ci-dessous), appuyez sur le bouton ENTER pour activer le mode de contrôle sonore : 02) Lorsque vous avez appuyé sur le bouton ENTER, l'écran suivant sera affiché : 03) Le mode contrôle sonore est désormais activé...
- Page 24 Spot Phantom 95 LED 6. Paramètres avancés 01) Une fois dans le menu principal, appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP/DOWN pour basculer entre les paramètres suivants : 04) Lorsque l'écran affiche...
- Page 25 Spot Phantom 95 LED 7. Informations concernant le système Avec ce menu, vous pouvez voir le mode actif en cours, l'adresse DMX active, la version actuelle du logiciel et la température de l'appareil. 01) Une fois dans le menu principal, appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu et afficher vos réglages.
- Page 26 Spot Phantom 95 LED Canaux DMX 9 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 27 Spot Phantom 95 LED Canal 5 – roue de gobo rotative + Gobo Shake 0 - 7 Ouverture / Blanc 8-15 Gobo 1 (en verre) 16-23 Gobo 2 (en verre) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal)
- Page 28 Spot Phantom 95 LED 15 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 29 Spot Phantom 95 LED Canal 9 – roue de gobo rotative + Gobo Shake 0 - 7 Ouverture / Blanc 8-15 Gobo 1 (en verre) 16-23 Gobo 2 (en verre) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal)
- Page 30 Spot Phantom 95 LED Canal 12 – programmes intégrés + programmes de contrôle sonore Non fonctionnel 8-23 Programme intégré 1 24-39 Programme intégré 2 40-55 Programme intégré 3 56-71 Programme intégré 4 72-87 Programme intégré 5 88-103 Programme intégré 6 104-119 Programme intégré...
- Page 31 Spot Phantom 95 LED Entretien L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert chaque année au cours d’un test d’acceptation L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée.
- Page 32 Spot Phantom 95 LED Remplacement d’un gobo de la roue de gobo rotative 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point, référez-vous au schéma ci-dessous.
- Page 33 Spot Phantom 95 LED Schéma 09 07) Sortez très soigneusement le gobo de son support à l’aide d’une pince. 08) Placez le nouveau gobo dans le porte-gobo. Remettez la pince à anneau en place en exerçant une légère pression dessus Vous pouvez le faire à l'aide d'une pince.
- Page 34 Spot Phantom 95 LED Roue de gobo rotative et roue colorée Roue de gobo rotative Schéma 10 Roue colorée Schéma 11 Code commande : 40199...
- Page 35 Réponse : il se peut que le problème soit lié : à l’alimentation, à la lampe ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) La LED Rapportez le Phantom à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 30 pour remplacer le fusible.
- Page 36 Spot Phantom 95 LED Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible.
- Page 37 Spot Phantom 95 LED Spécifications du produit Modèle : Spot Phantom 95 LED Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 283W max. à pleine puissance Source lumineuse : 1 LED blanche de 95W...
- Page 38 Spot Phantom 95 LED Dimensions Code commande : 40199...
- Page 39 Spot Phantom 95 LED Remarque Code commande : 40199...
- Page 40 ©2015 Showtec...
