MorphoAccess® VP Series - Guide d'Installation
Section 4 : Interface électrique
Interrupteur de sécurité
Interrupteur de sécurité 1 (SW1)
Interrupteur de sécurité 2 (SW2)
Fonctionnement du contact
Trappe inférieure vissée sur le terminal, et terminal fixé au mur : Interrupteur
activé (contact fermé).
Trappe inférieure dévissée et retirée du terminal, ou terminal retiré du mur :
Interrupteur désactivé (contact ouvert).
Caractéristiques nominales de l'interrupteur de sécurité
50 mA à 20 VCC max en fonction des règles du type très basse tension de sécurité.
Ce terminal MorphoAccess® VP fait partie du système de sécurité ; c'est au client
que revient la responsabilité de brancher les interrupteurs de sécurité au contrôleur
d'accès physique afin d'empêcher l'accès à ce terminal.
SSE-0000083014-03
Juillet 2011

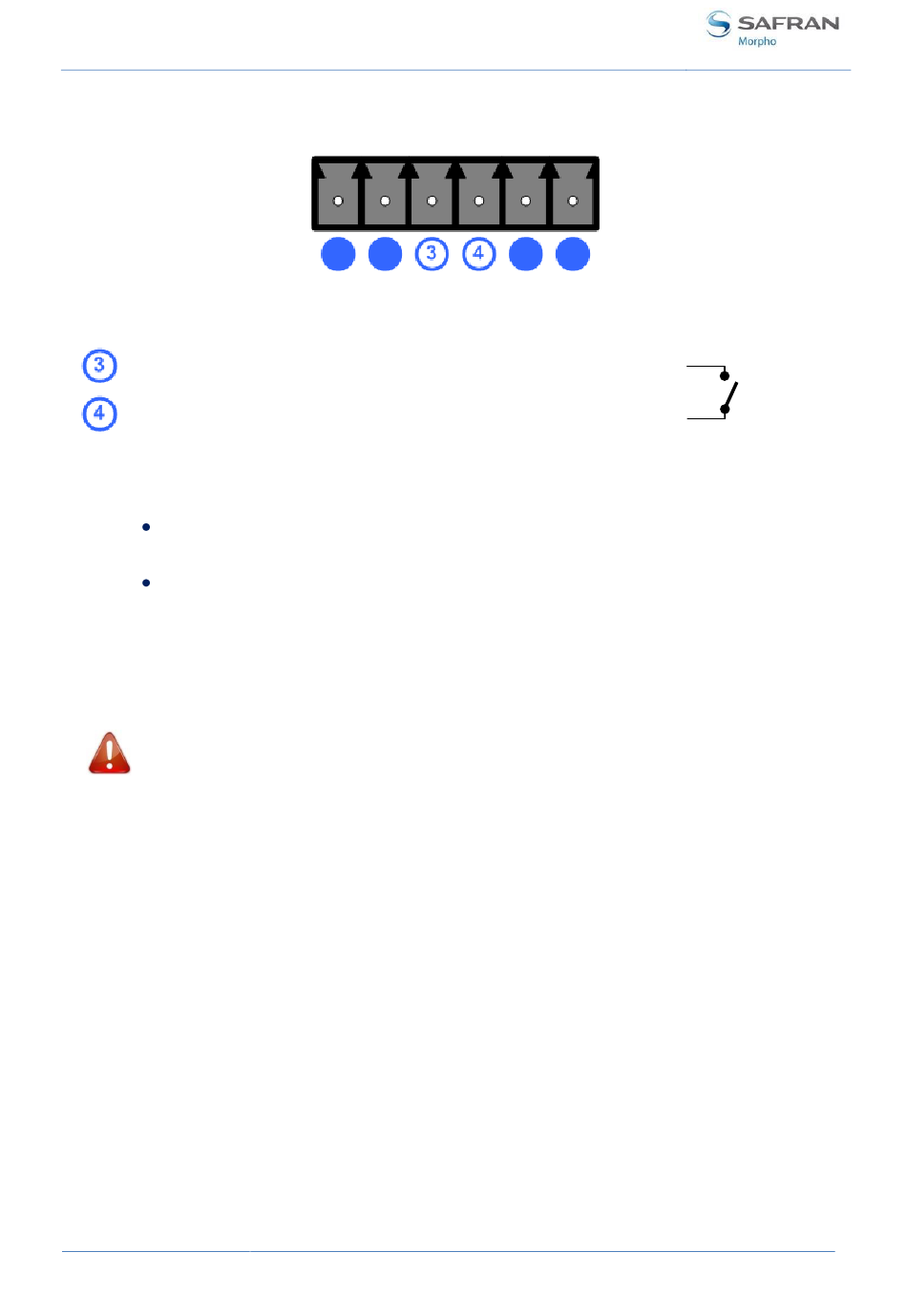

Figure 22 : Bornes de l'interrupteur de sécurité
Contact de l'interrupteur de sécurité
Lamelle de l'interrupteur de sécurité
