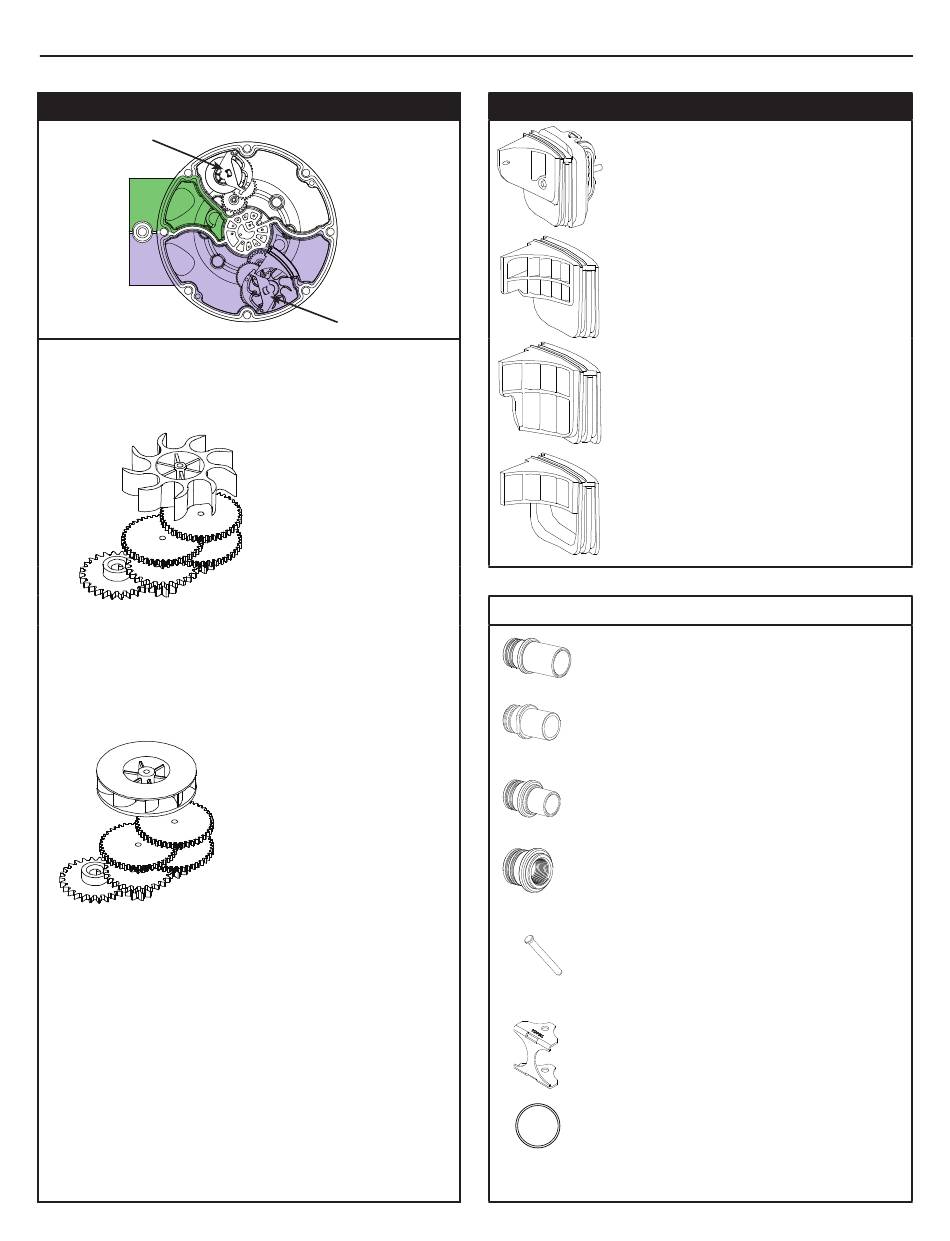

Engrenages
Engrenages de régénération
4 piles d'engrenages de compteurs
turbine(t)
(c)
(a)
engrenage de tige (s)
Engrenages de régénération
turbine(t)
(d)
(c)
(b)
(a)
engrenage de tige (s)
Engrenages
du compteur
Numéro
de pièce
Engrenage de tige ..................................1521
Engrenage 1 ............................................1522
Engrenage 2 ...........................................1523
Engrenage 4 ...........................................1525
Engrenage 5 ...........................................1526
(d)
Engrenage 6 ...........................................1527
Engrenage 7 ............................................1528
(b)
Turbine (PP9).........................................9258
Numéro
de pièce
Engrenage de tige ..........................1521
Engrenage 2 .....................................1523
Turbine (jet n° 10) .........................8781F
Numéros de pièces des engrenages
(tous)
Engrenage 1 .....................................1522
Engrenage 2 .....................................1523
Engrenage 3 .................................... 1524
Engrenage 4 ................................... 1525
Engrenage 5 .................................... 1526
Engrenage 6 ....................................1527
Engrenage 7 .................................... 1528
Turbine (jet n° 8) ..........................11011A
Turbine (n° PP9) .............................9258
Turbine (jet n° 10) .........................8781F
Engrenage de tige ..........................1521
Rondelle ...........................................1773
Anneau en E ...................................1022
Bride de la turbine du compteur ..7859
Attache d'alignement
d' e ngrenage ............................... 11902B
Microtuyère
0,227 - 22,7 l/min (0,05 - 5 gpm) .............................. 10880B
Tuyère à volet 1/2
CC 206s, CC 206c/h, CC 208s, CC 208c/h
1,36 - 113,5 l/min (0,3 - 25 gpm) .................................... 11018
Tuyère à volet complet
3,17 - 181,6 l/min (0,7 - 40 gpm) .................................... 11019
Tuyère à volet ouvert
5 - 227 l/min (1,1 gpm - 50 gpm) .................................. 15653
Adaptateur de l'entrée/sortie
Laiton 3,17 cm (1 ¼ po) ou 2,5 cm (1 po) - soudure .................. 7841
(trousse complète) ................................................................... 7842A
PVC 1,9 cm (¾ po) ou 2,5 cm (1 po) - colle ..................................5335D
(trousse complète) ........................................................................1483A
Laiton 1,9 cm (¾ po) ou 2,5 cm (1 po) - soudure...........................1355
(trousse complète) ........................................................................1454A
Laiton 1,9 cm (¾ po) - FNPT ..............................................................3748
(trousse complète) ...........................................................................3801A
Axe de chape à emmanchement carré ........................................17522
Vis
de fixation du module ..............................................................11551
(CC 206c uniquement)
Support d'adaptateur ...................................................................7840A
Joint torique de raccord du réservoir............................................. 1328
F33
Déflecteur
