utilizzata alla massima potenza. Collega alla saldatrice una
spina normalizzata (3P+T per 3Ph) di portata adeguata
all'erogazione della massima potenza Fig. 3,2.
Preparazione del circuito di taglio
¾TAGLIO MANUALE Collega la torcia per il taglio manuale ed
assicurati che i consumabili siano quelli adeguati al lavoro
da svolgere.
¾TAGLIO A PANTOGRAFO: Collega la torcia per il taglio
automatico ed assicurati che i consumabili siano quelli
adeguati al lavoro da svolgere. Collega l'apparecchiatura al
pantografo.
E' necessaro che nella macchina sia montato il kit per
L
interfaccia con pantografo.
¾Collega il cavo di massa alla saldatrice ed al pezzo da
lavorare, il più vicino possibile al punto di lavoro in un area
libera da ruggine o vernice.
¾Collega una sorgente di aria compressa capace di erogare
almeno 240L/min. a 5,0 BAR (72 PSI) al riduttore di pressione.
Procedimento di taglio: comandi e segnalazioni
La manopola ti consente di selezionare i parametri presenti
nelle varie viste e di impostare i valori desiderati. Premi la
manopola per confermare la scelta.
Navigazione nelle viste
Vista: HOME
A
B
A) Taglio manuale.
B) Taglio su grigliato.
C) Scriccatura.
D) Taglio con pantografo CNC.
M) Lista ricambi torcia.
R) Regolazioni generali.
950059-01 24/05/05
M
R
C
D

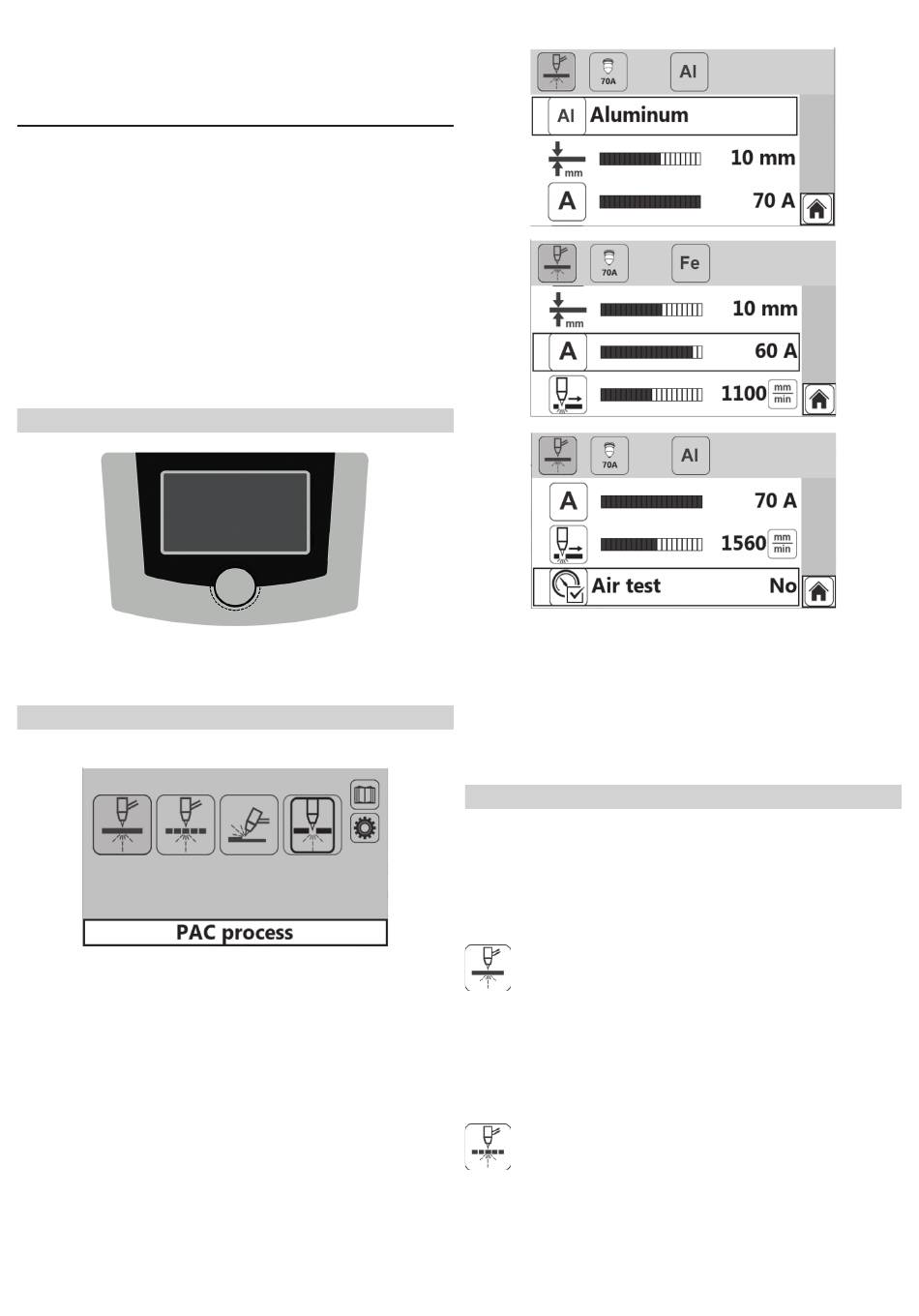

Vista: PARAMETRI DI TAGLIO
E
F
G
H
I
E) Selezione del metallo.
F) Selezione dello spessore del metallo.
G) Selezione corrente di taglio.
H) Selezione velocità di taglio.
I) Test della pressione aria.
Z) Barra di stato. Indica le principali regolazioni in funzione.
Y) Ritorno alla vista Home
Impostazione processo di taglio
Una volta che hai eseguito tutti i passi della messa in funzione,
accendi l'apparecchio.
Selezione del processo di taglio
¾Nella vista "HOME", seleziona il processo di taglio desiderato.
L'apparecchio è pronto per l'utilizzo con l'ultimo programma
impostato.
Taglio manuale
¾Nella vista "Parametri di taglio" seleziona il tipo di metallo ed
il suo spessore per avere la corretta corrente di taglio e velocità.
In modalità taglio manuale viene proposta una corrente di
L
taglio più bassa della corrente massima ed una velocità
inferiore.Tutti i parametri sono ovviamente modifi cabili a
seconda delle esigenze
Taglio su lamiera grigliata
Durante il taglio di lamiere grigliate l'arco si potrebbe spegnere
accidentalmente. E' suffi ciente mantenere il pulsante torcia
premuto affi nchè la macchina lo riaccenda automaticamente.
¾Nella vista "Parametri di taglio" seleziona il tipo di materiale
ed il suo spessore per avere la corretta corrente di taglio e
6
Z
Y
