2 Hinweise zur Dokumentation
▶
Beachten Sie unbedingt alle Betriebssanleitungen, die
Komponenten der Anlage beiliegen.
▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
Diese Anleitung gilt ausschließlich für:
Produkt
HA 5-8.2 WSB
HA 7-8.2 WSB
HA 5-8.2 WS
HA 7-8.2 WS
Diese Anleitung gilt nur für Belgien.
3 Produktbeschreibung
3.1 Beschreibung des Produkts
Das Produkt ist die Inneneinheit einer Luft-Wasser-Wärme-
pumpe mit Split-Technologie.
Die Inneneinheit ist über den Kältemittelkreis mit der Außen-
einheit verbunden.
3.2 Kühlbetrieb
Die Außeneinheit besitzt länderabhängig die Funktion Heiz-
betrieb oder Heiz- und Kühlbetrieb. Die Inneneinheit ist damit
kompatibel.
Außeneinheiten, die werksseitig ohne Kühlbetrieb ausgelie-
fert werden, sind in der Nomenklatur mit "B2" gekennzeich-
net. Für diese Geräte ist über ein optionales Zubehör eine
spätere Aktivierung des Kühlbetriebs möglich.
Die Aktivierung erfolgt über einen Kodierwiderstand und über
eine Einstellung an der Bedieneinheit der Inneneinheit und
am optionalen Systemregler. (→ Seite 40)

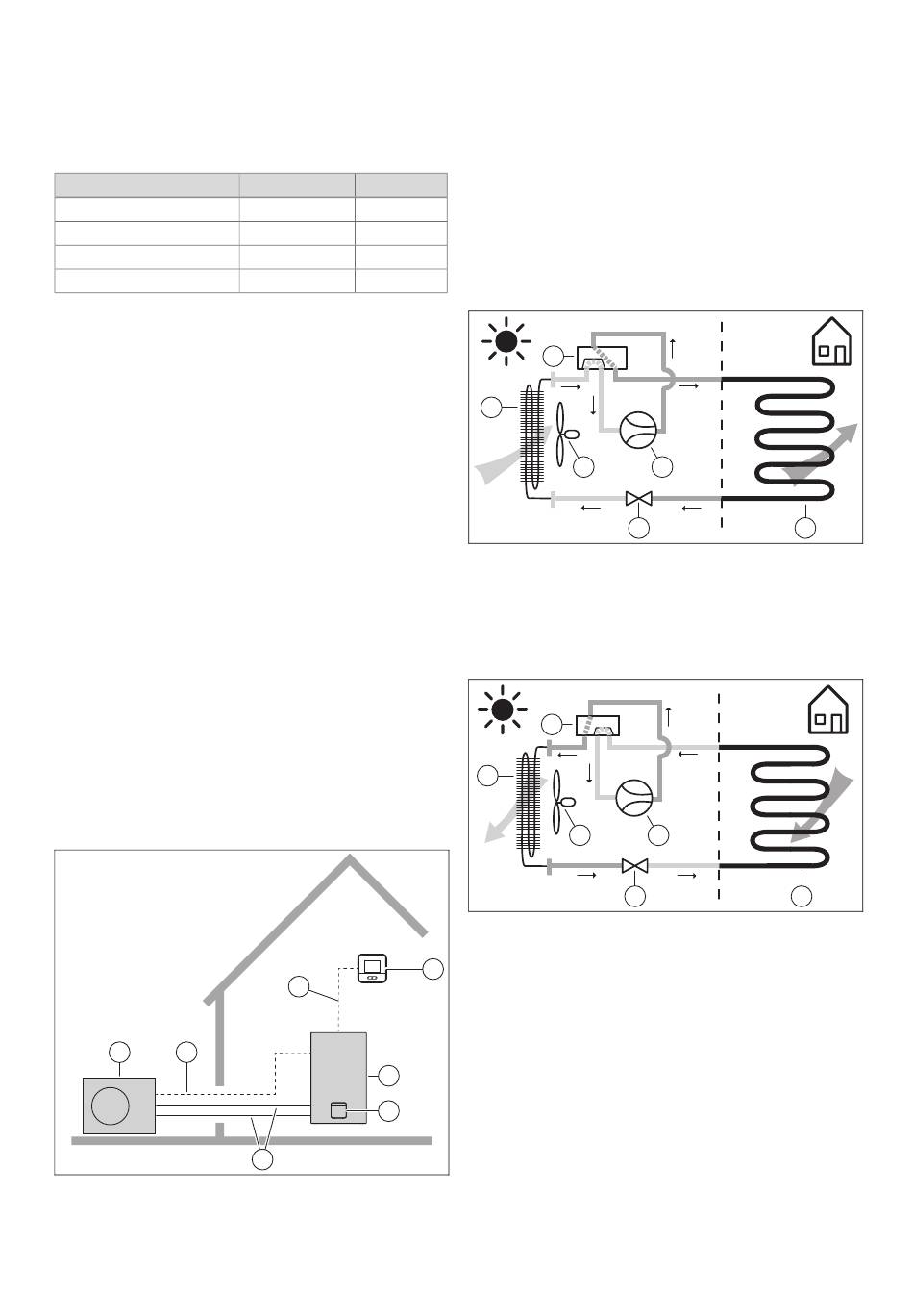

3.3 Wärmepumpensystem
Aufbau eines typischen Wärmepumpensystems mit Split-
Technologie:
1 2
1 Wärmepumpe | Außen-
einheit
2 Modbus-Leitung
6
Artikelnummer Land
0010039634 BE
0010039640 BE
0010039658 BE
0010039664 BE
3
6
5
7
3 eBUS-Leitung
4 Systemregler
5 Regler der Inneneinheit
6 Wärmepumpe | Innen-
einheit
3.4 Funktionsweise der Wärmepumpe
Die Wärmepumpe besitzt einen geschlossenen Kältemittel-
kreis, in dem ein Kältemittel zirkuliert.
Durch zyklische Verdampfung, Kompression, Verflüssigung
und Expansion wird im Heizbetrieb Wärmeenergie von der
Umwelt aufgenommen und an das Gebäude abgegeben. Im
Kühlbetrieb wird dem Gebäude Wärmeenergie entzogen und
an die Umwelt abgegeben.
3.4.1 Funktionsprinzip bei Heizbetrieb
2
1
3
1 Verdampfer
2 4-Wege-Umschaltventil
3 Ventilator
3.4.2 Funktionsprinzip bei Kühlbetrieb
2
1
3
1 Verflüssiger
2 4-Wege-Umschaltventil
4
3 Ventilator
7 Kältemittelkreis
4
5 6
4 Kompressor
5 Expansionsventil
6 Verflüssiger
4
5 6
4 Kompressor
5 Expansionsventil
6 Verdampfer
