des Produkts, je nach Art der Abschaltung, ausgeführt
werden soll.
11. Wenn der örtliche Versorgungsnetzbetreiber vor-
schreibt, dass die Wärmepumpe über ein Sperrsignal
gesteuert werden soll, dann montieren Sie einen
entsprechenden, vom Versorgungsnetzbetreiber
vorgeschriebenen Kontaktschalter.
12. Beachten Sie die Anschlusslast für alle angeschlosse-
nen externen Aktoren (X11, X13, X14, X15, X17) von
zusammen max. 2 A.
13. Wenn die Leitungslänge 10 m übersteigt, dann berei-
ten Sie die voneinander getrennte Verlegung von Netz-
anschlusskabel und Modbus-Kabel vor.
6.2 Anforderungen an die
Netzspannungsqualität
Für die Netzspannung des 1-phasigen 230V-Netzes muss
eine Toleranz von +10% bis -15% gegeben sein.
Für die Netzspannung des 3-phasigen 400V-Netzes muss
eine Toleranz von +10% bis -15% gegeben sein. Für die
Spannungsdifferenz zwischen den einzelnen Phasen muss
eine Toleranz +-2% gegeben sein.
Hinweis
Wenn Sie die Außen- und Inneneinheit mit 230 V
zusammen an einer Phase anschließen, achten
Sie darauf, ein Kurzschluss-Leistungsverhältnis
von R 66 nicht zu überschreiten.
sce
6.3 Anforderungen an elektrische Komponenten
Für den Netzanschluss sind flexible Schlauchleitungen zu
verwenden. Die Spezifikation muss mindestens dem Stan-
dard 60245 IEC 57 mit dem Kurzzeichen H05RN-F entspre-
chen.
Trennschalter müssen der Überspannungskategorie III für
volle Trennung entsprechen.
Für die elektrische Absicherung sind träge Sicherungen mit
Charakteristik C zu verwenden.
Für den Personenschutz sind, soweit für den Installationsort
vorgeschrieben, allstromsensitive Fehlerstrom-Schutzschal-
ter Typ B zu verwenden.
6.4 Elektrische Trennvorrichtung
Die elektrischen Trennvorrichtungen werden in dieser An-
leitung auch als Trennschalter bezeichnet. Als Trennschal-
ter wird üblicherweise die Sicherung beziehungsweise der
Leitungsschutzschalter verwendet, der im Zähler-/Siche-
rungskasten des Gebäudes verbaut ist.
6.5 Komponenten für Funktion EVU-Sperre
installieren
Die Wärmeerzeugung der Wärmepumpe kann zeitweise ab-
geschaltet werden. Die Abschaltung erfolgt durch das Ener-
gieversorgungsunternehmen und üblicherweise mit einem
Rundsteuerempfänger.
▶
Verbinden Sie ein 2-poliges Steuerkabel mit dem Relais-
kontakt (potentialfrei) des Rundsteuerempfängers und
mit dem Anschluss S21, siehe Anhang.
32
Hinweis
Bei einer Steuerung über den Anschluss S21
muss die Energieversorgung bauseits nicht
getrennt werden.
▶
Stellen Sie im Systemregler ein, ob die Zusatzheizung,
der Kompressor, oder Beides gesperrt werden soll.
▶
Stellen Sie die Parametrierung des Anschlusses S21 im
Systemregler ein.

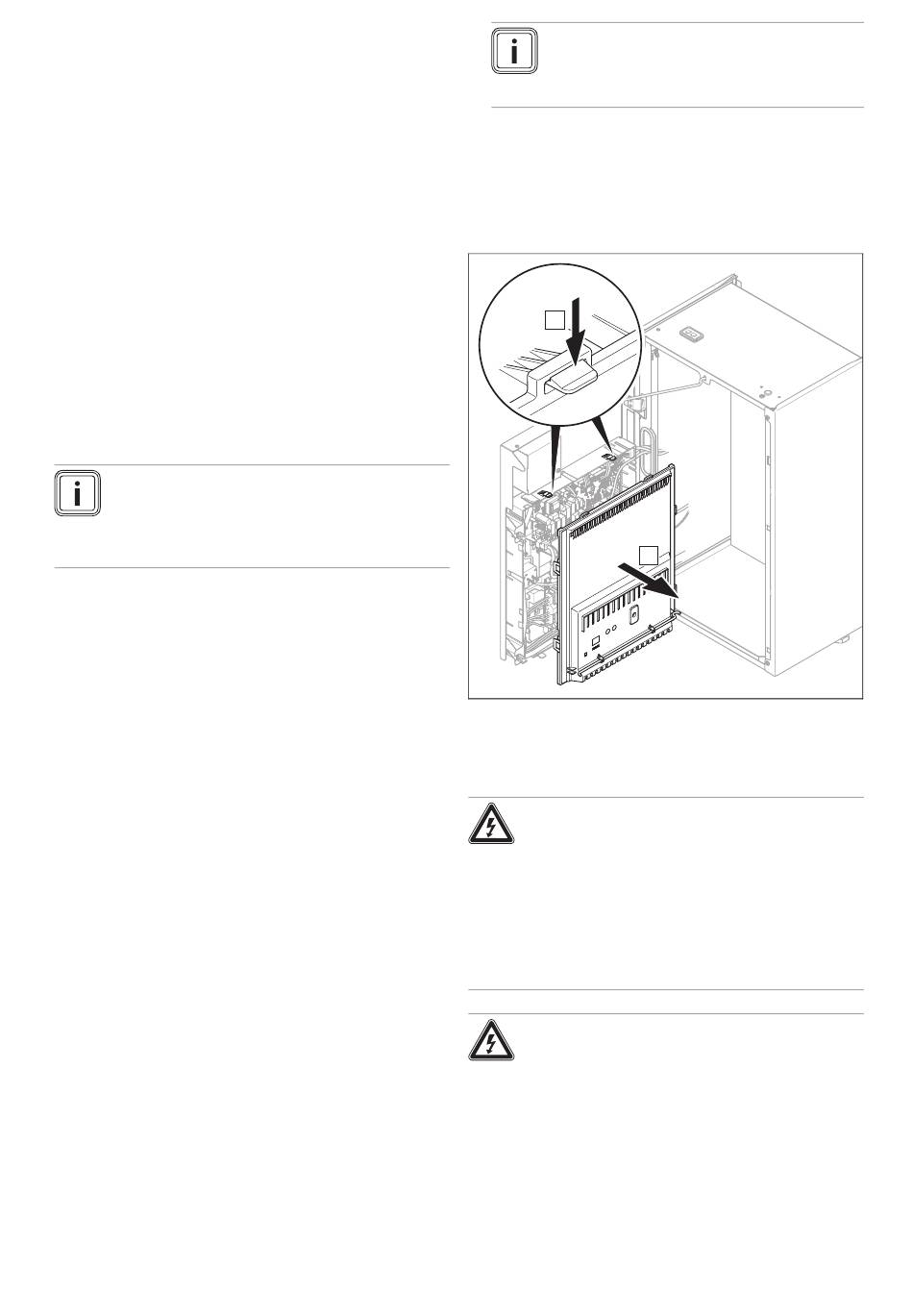

6.6 Schaltkasten öffnen
8x A
▶
Lösen Sie die Clips aus den Halterungen und nehmen
Sie die Schaltkastenabdeckung ab.
6.7 Verdrahtung vornehmen
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen L1, L2, L3
und N liegt eine Dauerspannung an:
▶
Schalten Sie die Stromzufuhr ab.
▶
Prüfen Sie auf Spannungsfreiheit.
▶
Sichern Sie die Stromzufuhr gegen
Wiedereinschalten.
Gefahr!
Risiko von Personen- und Sachschäden
durch unsachgemäße Installation!
Netzspannung an falschen Klemmen und
Steckerklemmen kann die Elektronik zerstö-
ren.
▶
Achten Sie auf sachgemäße Trennung
von Netzspannung und Schutzkleinspan-
nung.
▶
Schließen Sie an den Klemmen BUS,
S20, S21, X41 keine Netzspannung an.
Installations- und Wartungsanleitung 8000017501_00
