MSI PRO H510M-B II Manuel D'utilisation page 121

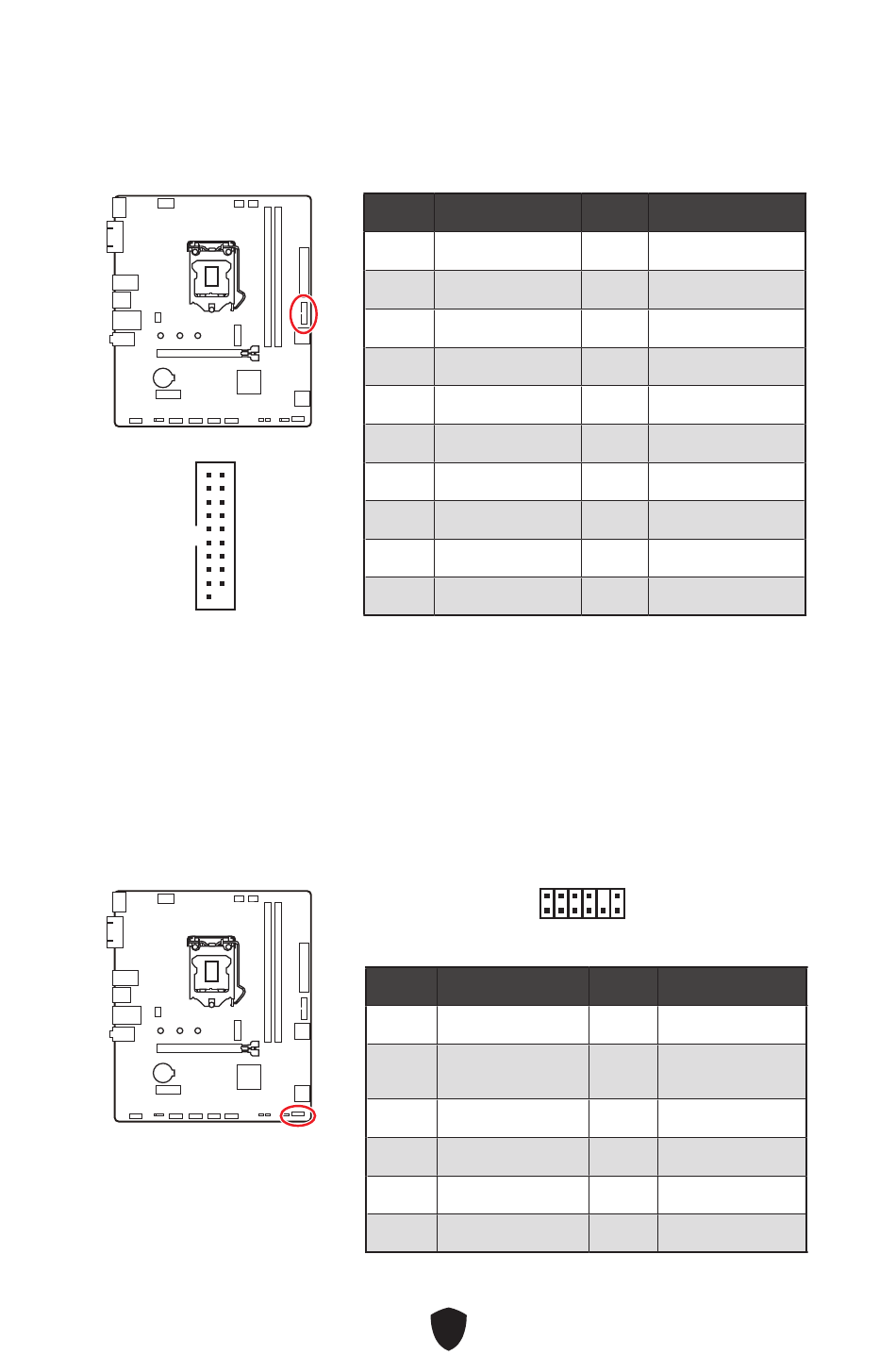

JUSB3 : Connecteur USB 3.2 Gen 1
Ce connecteur vous permet de connecter le port USB 3.2 Gen 1 5 Gb/s sur le panneau
avant.
10 11
1 20
⚠
Important
Notez que les câbles d'alimentation et de terre doivent être branchés correctement
pour éviter d'endommager la carte mère.
JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d'informations.
Broche Nom de signal
1 Power
3 USB3_RX_DP
5 USB3_TX_C_DN
7 Ground
9 USB2.0+
11 USB2.0+
13 Ground
15 USB3_TX_C_DN
17 USB3_RX_DP
19 Power
2
1
Broche Nom de signal
1 SPI Power
Master In Slave Out
3
(SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
31
Broche Nom de signal
2 USB3_RX_DN
4 Ground
6 USB3_TX_C_DP
8 USB2.0-
10 Ground
12 USB2.0-
14 USB3_TX_C_DP
16 Ground
18 USB3_RX_DN
20 No Pin
12
11
Broche Nom de signal
2 SPI Chip Select
Master Out Slave In
4
(SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
