Multimètre optique et kits de test pour fibres optiques MultiFiber Pro
Mode d'emploi
Cordon de test 2
broché/sans broche
Utilisez deux cordons
de test et un
adaptateur pour
définir la référence.
Débranchez le cordon de
test 2 de l'adaptateur, puis
branchez le cordon de
test 3 à l'adaptateur.

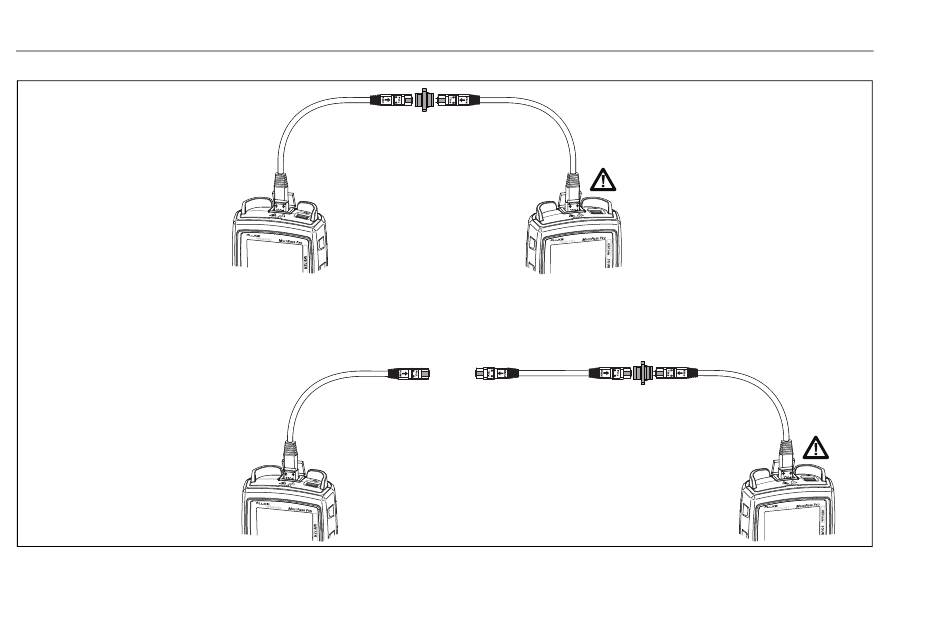

Figure B-9. Branchements de référence pour liaisons permanentes multimodes avec connecteurs MTP/MPO brochés
50
Adaptateur de type B
de type B
Détrompeur orienté vers
le haut/vers le haut
Multimètre
Cordon de test 2
de type B
broché/sans broche
Multimètre
Cordon de test 1
de type B
broché/broché
Source
Cordon de test 3
de type B,
sans broche/sans broche
Cordon de test 1
Mise en garde
Ne débranchez pas le
cordon de test 1 de
la source après avoir
défini la référence.
de type B
broché/broché
Source
GUE27.EPS
