Touches et connecteurs
B

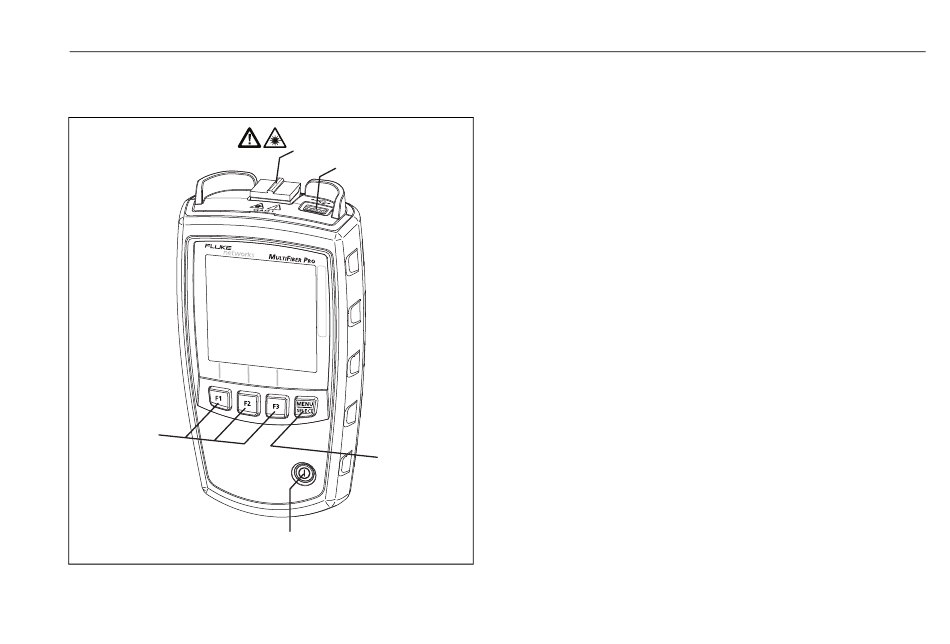

Figure 2. Caractéristiques du multimètre et de la source
D
E
C
A
GUE05.EPS
: interrupteur marche/arrêt.
: touches programmables. La fonction
correspondante est indiquée au-dessus de chaque touche.
Pour accéder aux préférences utilisateur, maintenez les
touches
et
enfoncées pendant 2,5 secondes. Voir la
« Modification des préférences utilisateur » à la page 9.
: multimètre : appuyez sur
de mesure. Pour accéder à un menu de paramètres de test
et au mode VIEW RECORD (AFFICHER L'ENREGISTREMENT),
maintenez la touche
Voir le point
de la Figure 3 à la page 6.
Source : pour voir les modes de la source, maintenez la
touche
enfoncée pendant 2,5 secondes. Voir le point
de la Figure 4 à la page 8.
Connecteur MTP/MPO avec protection à fermeture
automatique.
Mise en garde
Pour garantir l'exactitude des mesures, raccordez
uniquement les connecteurs APC aux sources
monomodes. Raccordez uniquement les connecteurs
non APC à la source multimode. Vous pouvez raccorder
des connecteurs APC ou non APC au multimètre.
Port USB pour le téléchargement d'enregistrements de test
à partir du multimètre vers un PC. Voir la « Téléchargement
des enregistrements vers un PC » à la page 28. Ce port
permet également l'installation des mises à jour du logiciel.
Voir la « Mise à jour du logiciel » à la page 31.
Touches et connecteurs
pour changer de mode
enfoncée pendant 2,5 secondes.
