Pour mesurer la puissance
1
Nettoyez et inspectez tous les connecteurs.
2
Sur le multimètre, appuyez sur
(PUISSANCE).
3
Effectuez les branchements représentés en Figure 6.
4
Sur le multimètre, appuyez sur
la longueur d'onde de la source si nécessaire.
5
Pour voir la mesure de puissance du canal suivant,
appuyez sur
CHANNEL (CANAL).
Remarques
Lorsque vous mesurez la puissance d'une carte
d'interface réseau, le niveau de puissance peut
changer lorsque le débit de données est modifié.
Si le multimètre est connecté à une source
MultiFiber Pro définie sur le mode 2 kHz, l'affichage
2 kHz clignote et il est impossible d'enregistrer les
mesures.
6
Pour enregistrer les mesures, assurez-vous que le multimètre
a bien analysé les 12 canaux, puis appuyez sur
(ENREGISTRER). Le multimètre affiche brièvement le numéro
d'enregistrement et OK. Le numéro d'enregistrement
indiqué correspond à la fibre numéro 12 du câble.
pour afficher POWER
pour sélectionner
SAVE
Mesure de la puissance optique
Liaison par
fibre optique
Mesure de la puissance à
l'extrémité d'une liaison

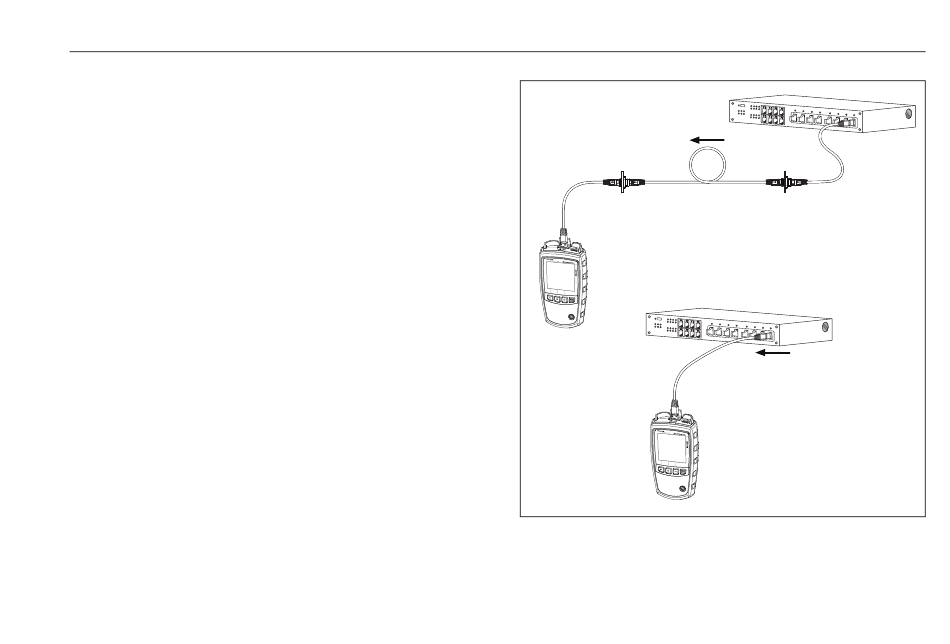

Figure 6. Branchements pour les mesures de puissance
Mesure de la puissance
d'une source
GUE23.EPS
13
