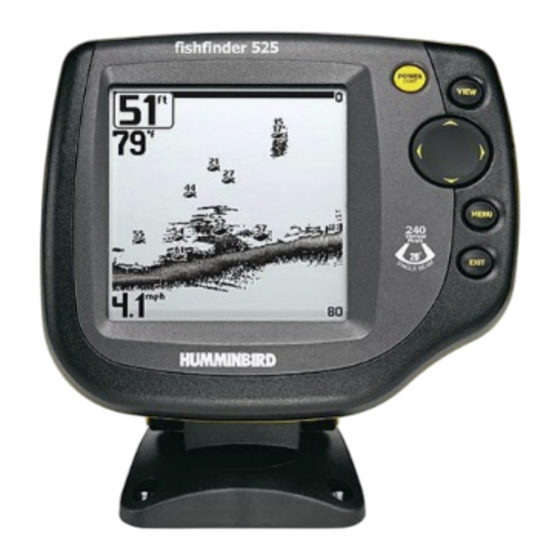

HUMMINBIRD FISHFINDER 525

Caractéristiques : 200 kHz, couverture 20°, valeur moyenne grand public entre, fréquence élevée 455
kHz (grande définition) et basse 83 kHz (grande profondeur).
Touche VIEW = choix mode d'affichage. La touche EXIT affiche les modes d'affichage en ordre
inverse.
Remarque : le retour sonar récent est affiché à droite et l'historique à gauche. L'image est une image
temporelle et non instantanée.
Remarque : l'indicateur de profondeur est en haut à gauche. S'il clignote = difficulté de déterminer la
profondeur.
Remarques sur l'affichage (changement de mode via la touche menu, voir plus loin):
‐
Mode normal : couleur noir = fond dur.
‐
Mode inverse : couleur blanche = fond dur.– retour faibles très visibles à l'écran
‐
Fonction ID structure : retour faible = pixel pale, retour fort = pixel foncé retour faibles
visibles
‐
Ligne blanc : retour intense en blanc  fond en blanc
‐
Fond noir : tout ce qui est sous le fond est noir  facilite la lecture
‐
Zoom du sonar : augmente la résolution des retours rapprochés (niveau zoom et échelle
hauteurs indiqués dans les coins). Écran divisé en 2. Vue en gros chiffre

loading

Manuels Connexes pour Humminbird 525

Sommaire des Matières pour Humminbird 525

  • Page 1 HUMMINBIRD FISHFINDER 525      Caractéristiques : 200 kHz, couverture 20°, valeur moyenne grand public entre, fréquence élevée 455  kHz (grande définition) et basse 83 kHz (grande profondeur).   Touche VIEW = choix mode d’affichage. La touche EXIT affiche les modes d’affichage en ordre  inverse.  Remarque : le retour sonar récent est affiché à droite et l’historique à gauche. L’image est une image  temporelle et non instantanée.  Remarque : l’indicateur de profondeur est en haut à gauche. S’il clignote = difficulté de déterminer la  profondeur.  Remarques sur l’affichage (changement de mode via la touche menu, voir plus loin):  ‐ Mode normal : couleur noir = fond dur.  ‐ Mode inverse : couleur blanche = fond dur.– retour faibles très visibles à l’écran  ‐ Fonction ID structure : retour faible = pixel pale, retour fort = pixel foncé retour faibles  visibles  ‐ Ligne blanc : retour intense en blanc  fond en blanc  ‐ Fond noir : tout ce qui est sous le fond est noir  facilite la lecture  ‐ Zoom du sonar : augmente la résolution des retours rapprochés (niveau zoom et échelle  hauteurs indiqués dans les coins). Écran divisé en 2. Vue en gros chiffre ...
  • Page 2  Touche POWER – LIGHT : mise en marche et éclairage + réglage contraste écran (utilisation  de la touche flèches). Appuyer sur cette touche pour éteindre correctement l’appareil.     Touche MENU activée en cour de mise sous tension = menu démarrage. Utiliser les flèches  pour se déplacer. 3 options possibles: « NORMAL », « SIMULATEUR », « ETAT DU SYSTEME »  ‐ NORMAL = mode défaut  ‐ SIMULATEUR = exercice pour accompagner la lecture du manuel  ‐ ETAT DU SYSTEME = état et auto vérification des capteurs.     Touche « MENU » après démarrage = menu X‐press. Utiliser les flèches pour se déplacer.  Remarque : Menu X‐press : le menu dépend de l’affichage en cours.  Remarque : Le menu varie en fonction du mode normal ou avancé.  ‐ SENSIBILITE : faible = 1 (mais écran peu lisible). 20 = élevée. 10 = standard  ‐ ECHELLE HAUTE (mode avancé): permet de régler la valeur haute maxi de l’indication (0 à  257m)  ‐ ECHELLE INFERIEURE (mode avancé) : permet de régler la profondeur maxi de l’indication (3  à 260m)  Remarque : Delta échelle haute et basse = 3m mini  Remarque : « M » indiqué dans le coin droit lorsqu’on règle en manuel  ‐ VITESSE DE DEFILEMENT : vitesse de scan. Plutôt élevée pour la pèche. Les infos restent alors  moins longtemps à l’écran (1 = lent, 9 = rapide)  ‐ VUE DE FOND = sélection du mode de représentation du fond et des structures sur écran  (voir plus haut mode inverse ID ligne blanche fond noir)  ‐ NIVEAU D’AGRANDISSEMENT : augmente la résolution de l’écran.     En appuyant deux fois sur « MENU », on accède au menu principal.  alarme, sonar et  configuration: normal et avancé (niveau de contrôle élevé du détecteur).  ‐...
  • Page 3 o BATTERIE FAIBLE : signale une tension inférieure à celle déterminée  o ALARME TEMPERATURE : signale l’atteinte de la température déterminée  o TONALITE D’ALARME : réglage de la tonalité de l’alarme    ‐ Onglet CONFIGURATION :  o UNITES PROFONDEUR : mètre, pied, brasse…  o UNITES DE TEMPERATUTRE : °C ou °F  o UNITES DISTANCE : divers choix  o UNITE DE VITESSE : divers choix  o MODE UTILISATEUR : Normal ou Avancé  o LANGUE : divers choix  o MISE A ZERO JOURNAL : mise à 0 des compteurs (temps, distance, vitesse …)  o VALEURS PAR DEFAUT : retour aux valeurs implicites  o SELECTION VUES : sélectionner les vues accessibles du menu défilant  o SELECTION RELEVES : sélection des informations affichées sur l’écran (température,  vitesse, tension…..)  o COMPENSATION FOND : correction de la mesure en fonction de la profondeur sonde  o DECALAGE TEMPERATURE : ajustement température  o ETALONNAGE VITESSE : ajustement vitesse     Touche EXIT= arrêt alarme ou sortie du mode menu ou retour au niveau précédent ou  affichage des vues en mode inverse.   ...
