Instructions | Pompes APP (W) 5.1-10.2
2.1 Systèmes ouverts avec alimentation en
eau à partir d'un réservoir

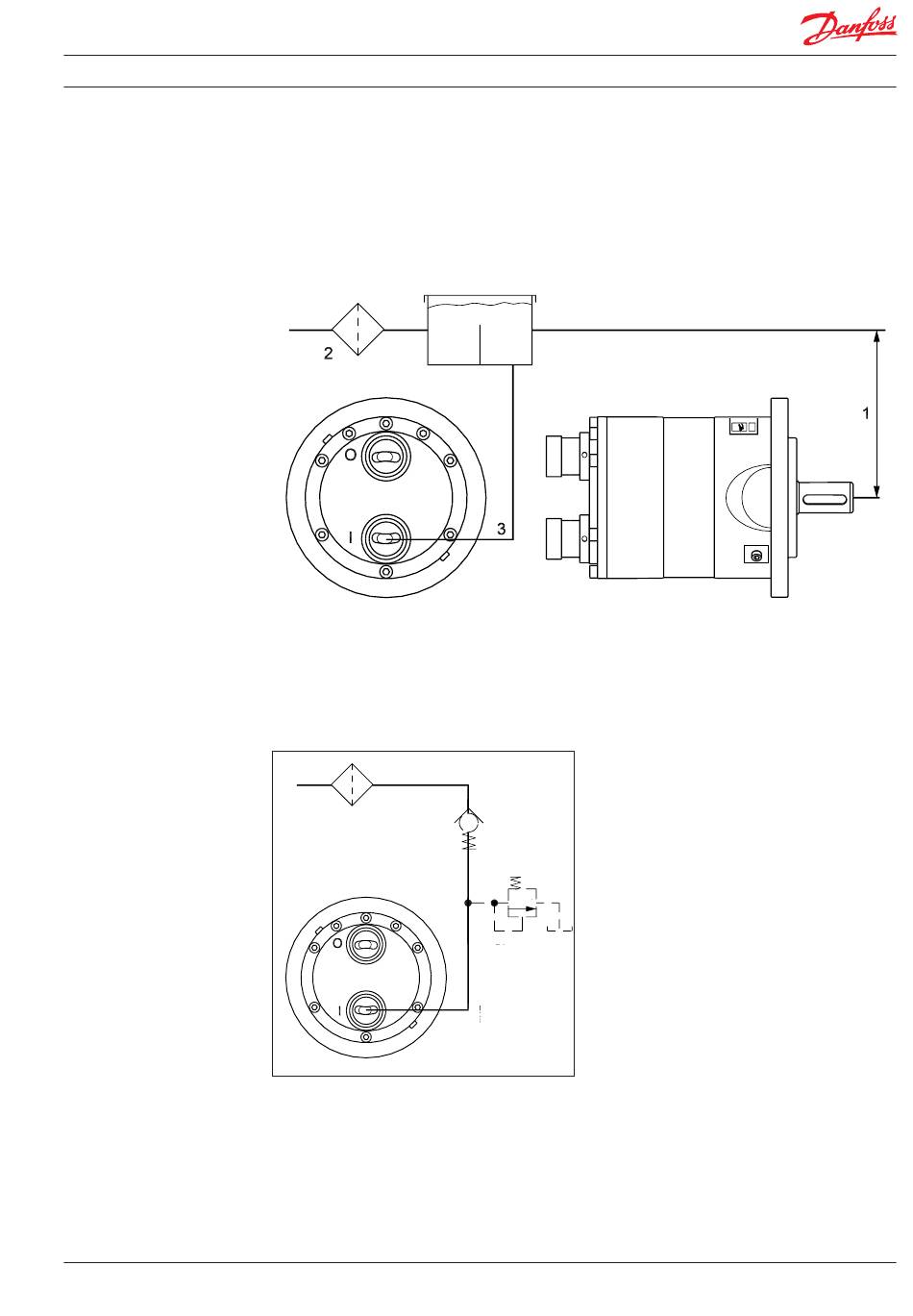

(Les chiffres 1 à 3 se réfèrent au dessin ci-des-
sous) Afin d'éliminer le risque de cavitation,
respectez les directives suivantes:
1) Placez le réservoir au-dessus de la pompe
(le niveau d'eau dans le réservoir doit tou-
jours être au-dessus de la pompe).
2.2 Systèmes ouverts avec alimentation
directe en eau
La pompe est alimentée en eau directement à
partir d'une pompe de surpression. La pression
de l'eau ne doit pas dépasser 5 barg (72,5 psig).
180R9263 | AQ213186503082fr-001102 | IOM APP (W) 5.1 - 10.2 Pumps | 12.2021
2) Placez le filtre d'entrée avant le réservoir.
3) Dimensionnez la conduite d'entrée pour
obtenir une perte de pression minimale
(grande surface d'écoulement, longueur
minimale du tuyau, nombre minimum de
coudes/raccords, raccords avec de petites
pertes de pression).
4) Si le bruit doit être pris en compte, la ligne
d'entrée doit être un tuyau souple flexible.
2.3 Pompes réversibles
Si elles sont exposées à une pression élevée dans
la prise alors que le moteur électrique n'est pas
sous tension, les pompes commenceront à
tourner vers l'arrière. Cela n'endommagera pas
les pompes tant que la pression dans l'entrée ne
dépasse pas la pression maximale de (72,5 psig).
Si un clapet anti-retour est monté dans la ligne
d'entrée, un soupape de décharge basse
pression sera également nécessaire.
Alternativement, un clapet anti-retour haute
pression pourrait être monté dans la conduite de
décharge de la pompe pour empêcher la pompe
de s'inverser.
La configuration en pointillés garantit que la
5 barg
pression d'entrée ne dépasse pas les 5 barg (72,5
[72.5 psig]
psig), lorsqu'un clapet anti-retour est monté dans
l'entrée.
