ASSEMBLAGE
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu'elles aient été remplacées. Le
non respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l'outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d'entraîner des blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le bloc-moteur avant d'avoir terminé
l'assemblage. Le non respect de cet avertissement
peut causer un démarrage accidentel, entraînant des
blessures graves.
RACCORDEMENT DU BLOC-MOTEUR À
ACCESSOIRE DE DÉBROUSSAILLEUSE
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves.
L'accessoire de débroussailleuse se raccorde au bloc-moteur
à l'aide d'un dispositif de couplage.
Desserrer le bouton du coupleur de l'arbre du bloc
moteur et retirer le capuchon d'extrémité de l'arbre de
l'accessoire de débroussailleuse.
Appuyer sur le bouton se trouvant sur l'arbre de
l'accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l'arbre de
l'accessoire jusqu'à ce que le bouton s'enclenche dans
le trou de positionnement.
REMARQUE : Si le bouton ne s'engage pas complètement
dans le trou de positionnement, les tubes ne sont
pas solidement maintenus l'un dans l'autre. Tourner
légèrement les tube dans les deux sens jusqu'à ce que
le bouton s'engage complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S'assurer que le bouton est bien serré avant d'utiliser
l'outil. Vérifier de temps à autre pour éviter le risque de
blessures graves.
LOGEMENT
GUIDE
BOUTON
ACCESSOIRE DE
DÉBROUSSAILLEUSE
BOULONS
POIGNÉE
EN « J »
SERRE-
JOINT
ÉCROU
RETRAIT DE L'ACCESSOIRE DU BLOC
MOTEUR
Retrait ou remplacement de l'accessoire :
Desserrer le bouton.
Enfoncer le bouton tout en tournant et en détachant l'une
de l'autre les sections supérieure et inférieure.
INSTALLATION DE LA POIGNÉE EN « J »
Voir la figure 3.
La poignée d' « J » doit être utilisée pour assurer un maximum
de contrôle et maximiser la sécurité de l'opérateur lors de
l'utilisation du débroussailleuse.
Tenir les brides supérieure et inférieure serrées contre
le tube d'arbre, de façon à ce que la poignée soit
positionnée à la gauche de l'opérateur.
7
ARBRE DU BLOC
MOTEUR
COUPLEUR
TROU DE
POSITIONNEMENT
RONDELLE PLATE
RONDELLE FREIN
BOUTON

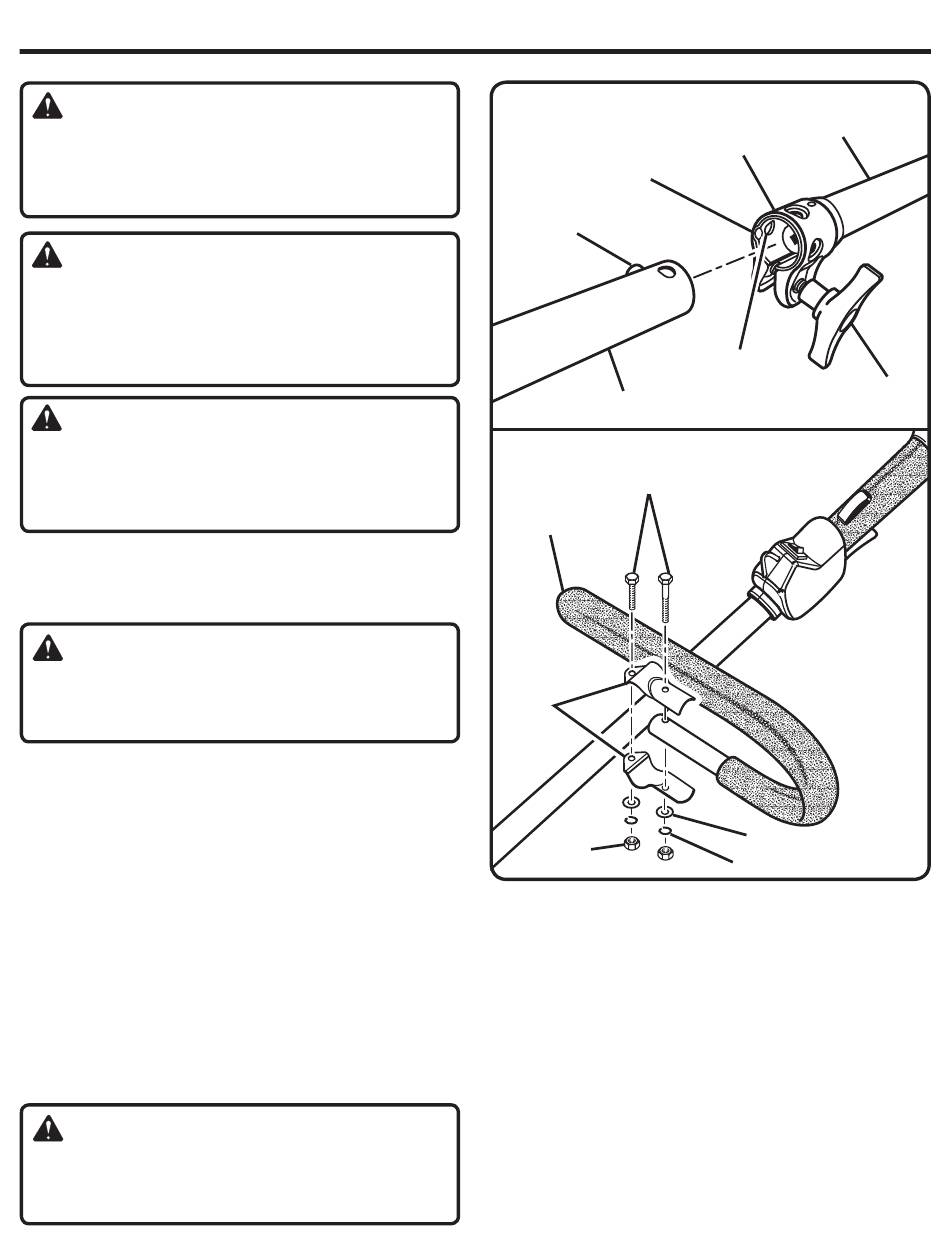

Fig. 2
Fig. 3
