ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d'origine pour les
réparations. L'usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l'outil.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité munies d'écrans
latéraux lors de l'utilisation d'outils. Si une opération
dégage de la poussière, porter également un masque anti-
poussière.
AVERTISSEMENT :
Avant d'inspecter, nettoyer ou entretenir l'équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s'arrêtent, déconnecter le fil de la bougie et
l'écarter de la bougie. Le non-respect de ces instructions
peut entraîner des blessures graves ou des dégâts
matériels.
ENTRETIEN GÉNÉRAL
Éviter d'utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l'huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l'essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

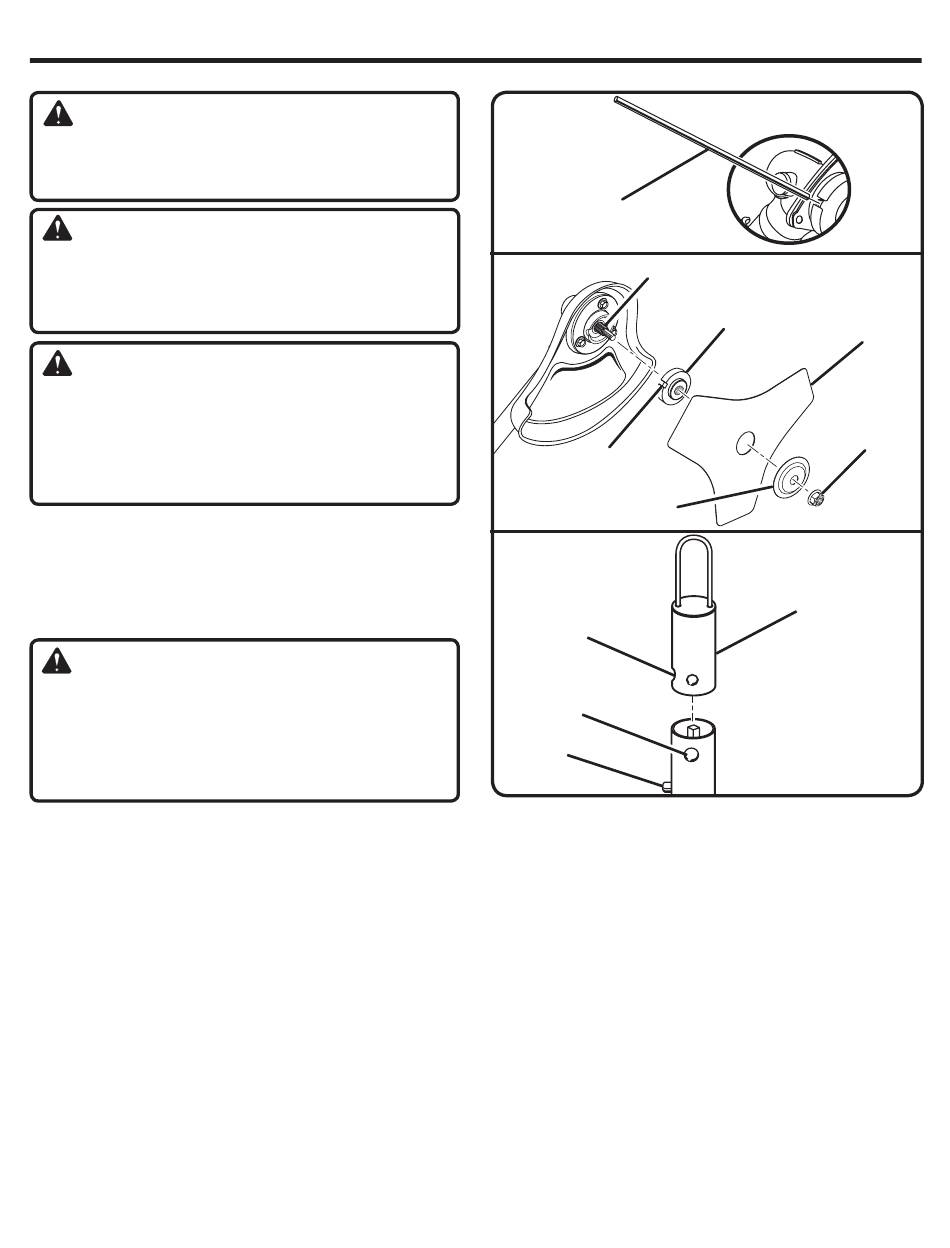

REMPLACEMENT DE LA LAME TRI-ARC
Voir les figures 7 et 8.
Dépose de la lame :
Aligner la fente de la rondelle à épaulement supérieure sur
la fente du carter d'engrenages.
Insérer l'outil de blocage dans la fente de la rondelle
à épaulement et le carter d'engrenages.
Retirer l'écrou de lame en le tournant vers la droite (filetages
à gauche).
Retirer la rondelle bombée et la lame.
Installation de la lame :
Installer la rondelle à épaulement sur l'arbre moteur, côté
creux dirigé vers le pare-débris.
Centrer la lame sur la rondelle à épaulement en s'assurant
que la lame est bien à plat et que le moyeu en saillie s'engage
dans le trou de la lame.
Installer la rondelle bombée, partie convexe avec centre
surélevé en direction opposée à la lame.
I n s t a l l e r l ' é c r o u d e l a m e s u r l ' a r b r e d u c a r t e r
d'engrenages.
OUTIL DE BLOCAGE
DE TÊTE DE COUPE
ARBRE D'ENGRENAGE
FENTE
TROU
TROU
SECONDAIRE
BOUTON
Insérer l'outil de blocage dans la rondelle à épaulement et
®
le carter d'engrenages.
Installer l'écrou de lame en le tournant vers la gauche (filetage
à gauche).
Serrer les boulons à la main à un couple de 120 po-lb et
donner 1/2 de tour supplémentaire.
RANGEMENT DE L'ACCESSOIRE
Ranger l'accessoire dans un endroit bien aéré inaccessible
aux enfants. La tenir à l'écart de produits corrosifs, tels que les
produits chimiques de jardinage et le sel de dégivrage.
INSTALLATION DE L'ANNEAU DE SUSPENSION
Voir la figure 9.
Il existe deux façons de suspendre l'accessoire pour le
remisage.
Pour installer l'anneau de suspension, appuyer sur le bouton
et emboîter le capuchon sur l'extrémité inférieure de l'arbre
d'accessoire. Tourner légèrement le capuchon dans un sens
et l'autre pour enclencher le bouton.
Le trou secondaire de l'arbre d'accessoire peut également
être utilisé pour suspendre l'accessoire.
10
RONDELLE À
ÉPAULEMENT
RONDELLE
BOMBÉE
Fig. 7
LAME
ÉCROU
DE LAME
Fig. 8
CAPUCHON DE
SUSPENSION
Fig. 9
